樓主: VR2GY

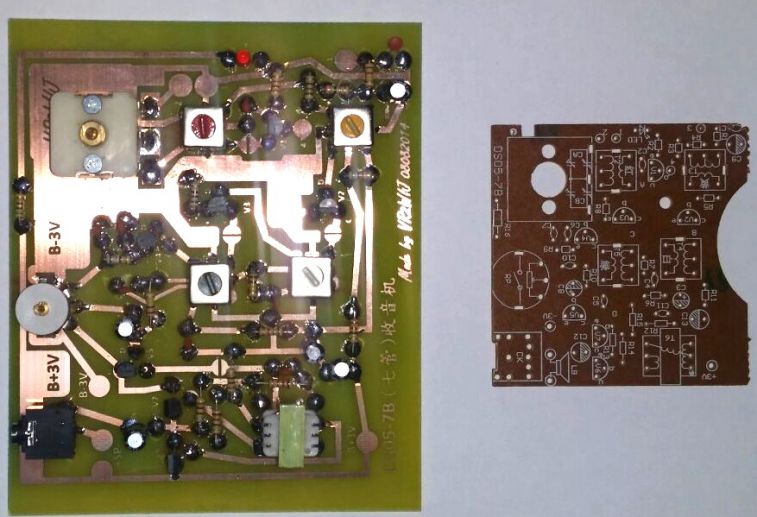

超外差收音機制作-再現江湖

[複製鏈接]

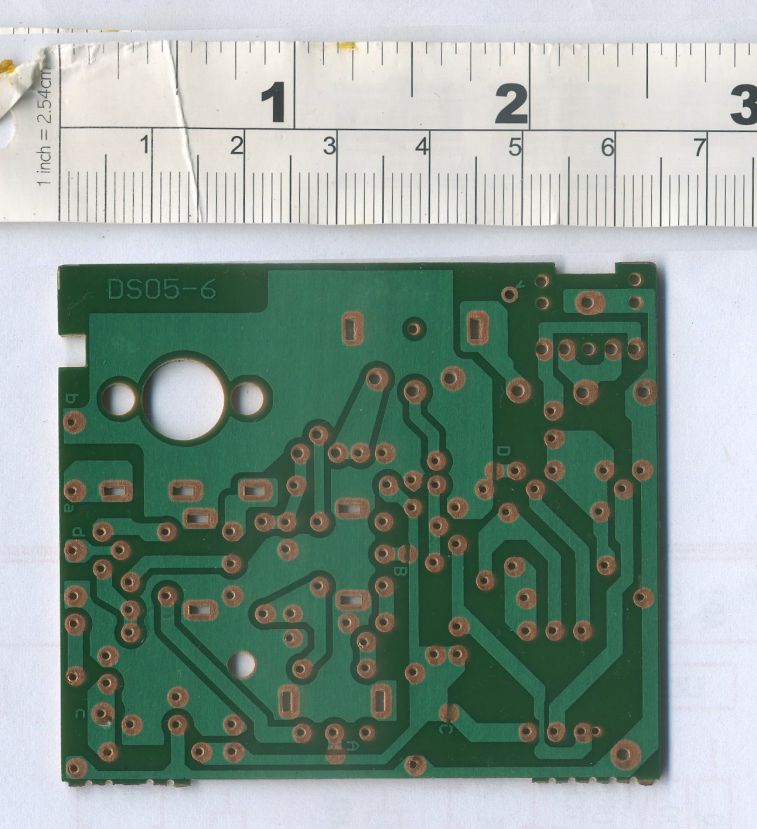

 樓主| 發表於 10-8-2014 20:28:00 | 顯示全部樓層
1
發表於 11-8-2014 13:24:47 | 顯示全部樓層

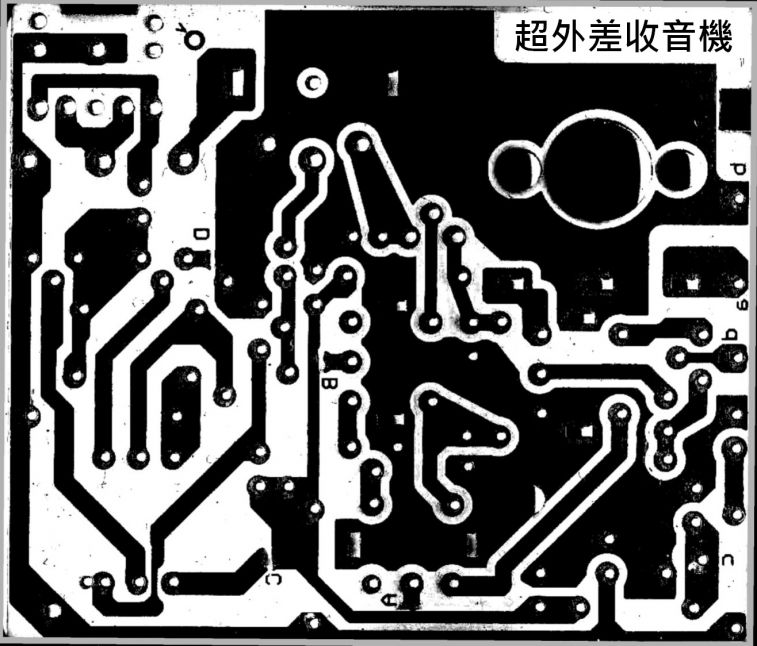

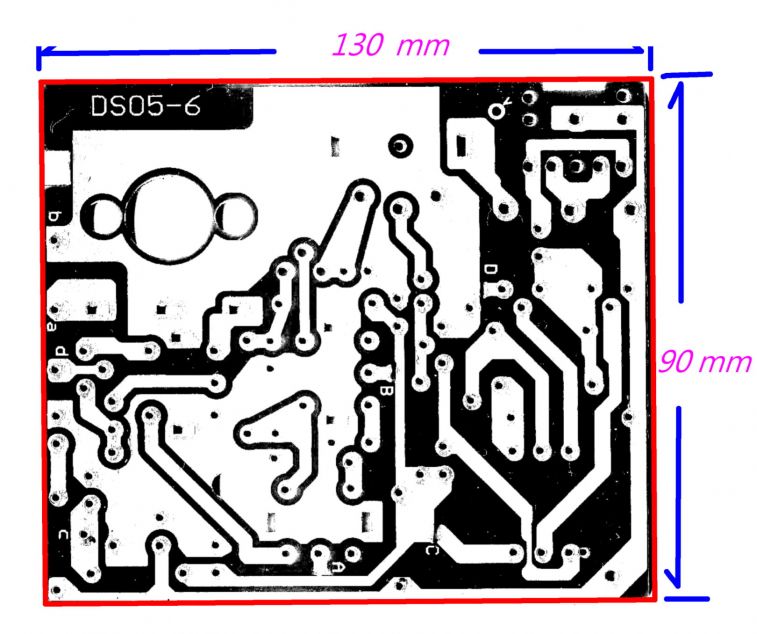

超外差收音機 PCB 底片 (130x90 cm, 銅面:黑色部份, 中文字朝天)



 樓主| 發表於 11-8-2014 18:15:27 | 顯示全部樓層
1
發表於 12-8-2014 22:08:03 來自手機 | 顯示全部樓層

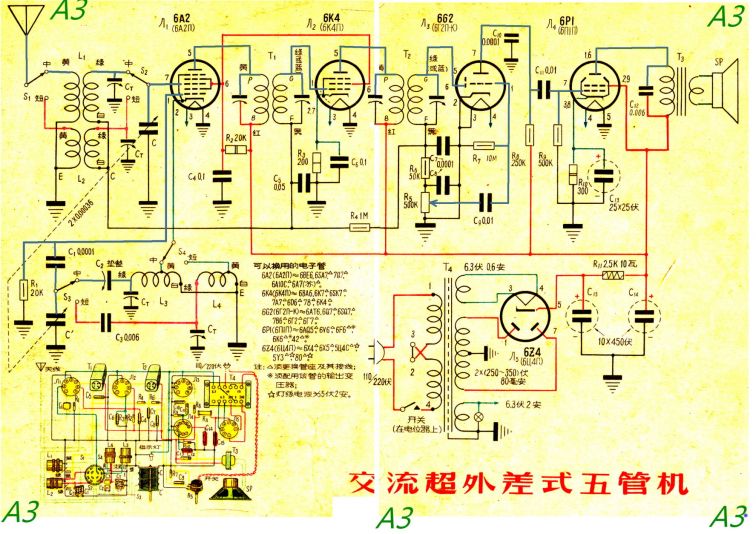

電路圖

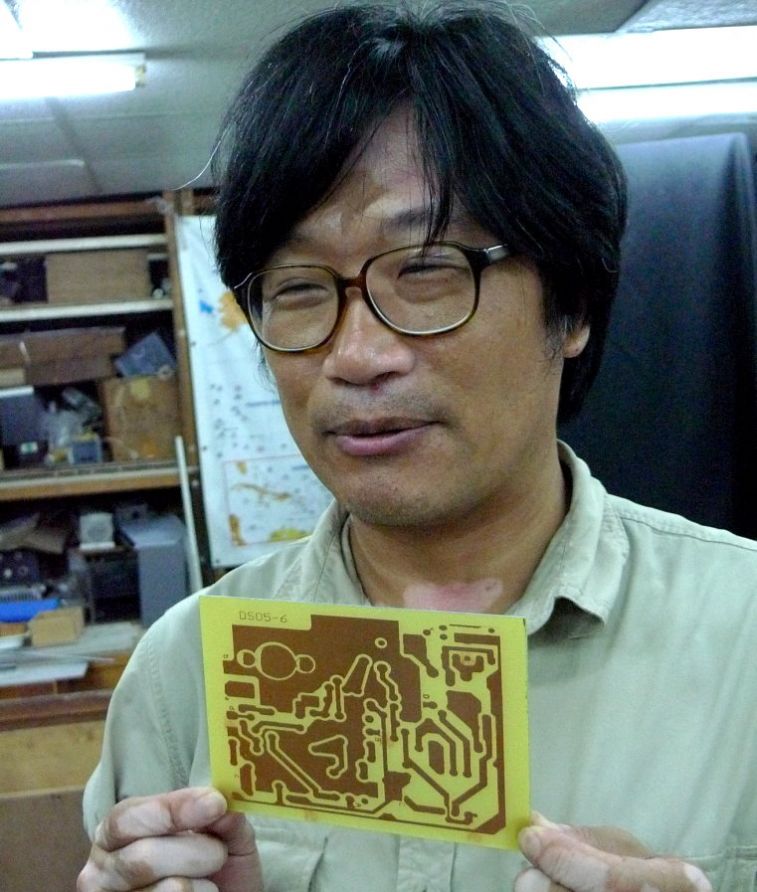

 樓主| 發表於 14-8-2014 00:49:33 | 顯示全部樓層
1

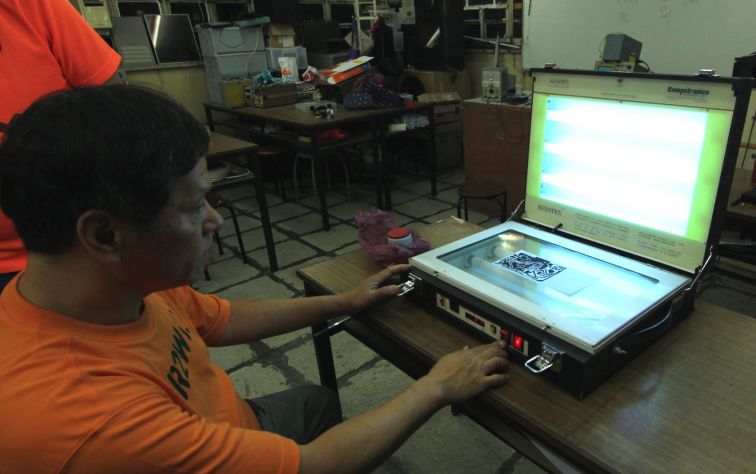

 樓主| 發表於 19-8-2014 01:48:09 | 顯示全部樓層
1

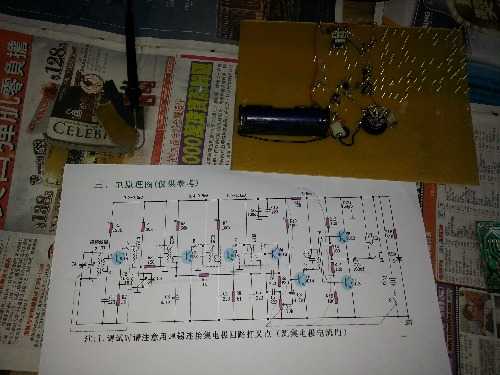

 樓主| 發表於 22-8-2014 01:00:47 | 顯示全部樓層
1

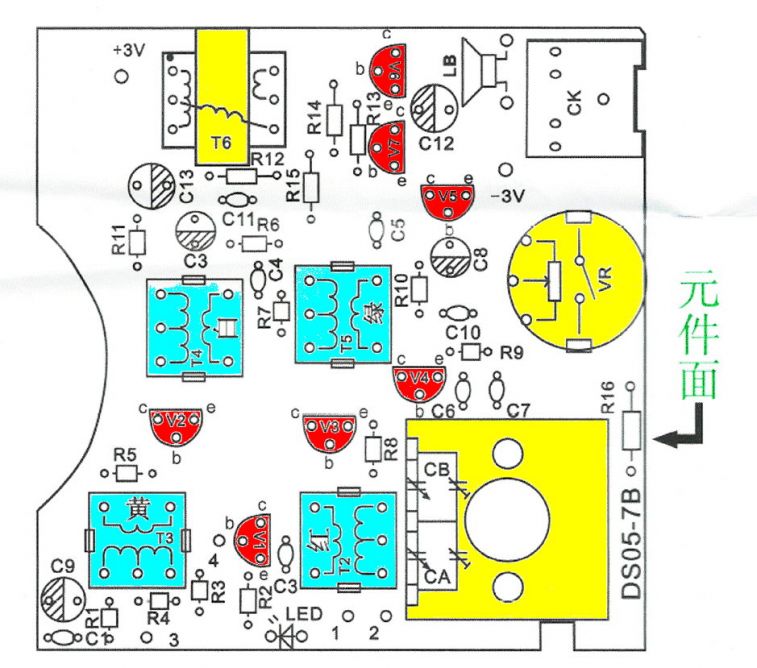

 樓主| 發表於 23-8-2014 00:08:15 | 顯示全部樓層
1
 樓主| 發表於 23-8-2014 18:31:42 | 顯示全部樓層
1
 樓主| 發表於 15-9-2014 18:46:31 | 顯示全部樓層
1
