12年3月18日再生電池測試希望一號信標成功

VR2VBU · 發表於 19-2-2010 09:13:17

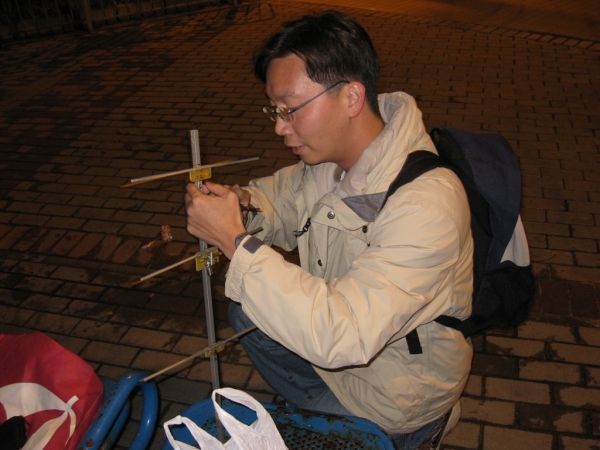

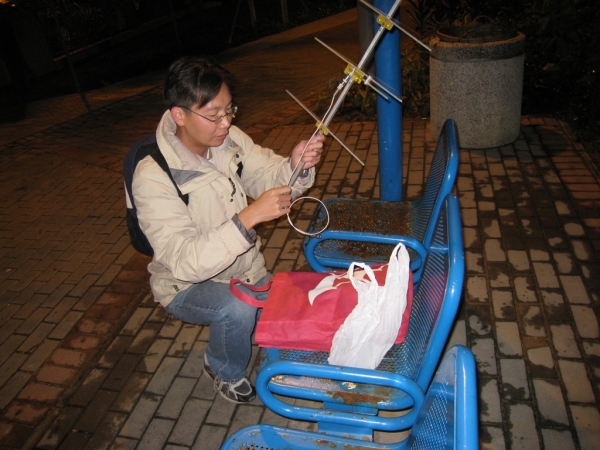

少於兩分鐘已安裝好一支八木天線

VR2VBU · 發表於 19-2-2010 09:13:58

VR2VBU · 發表於 20-2-2010 03:11:17

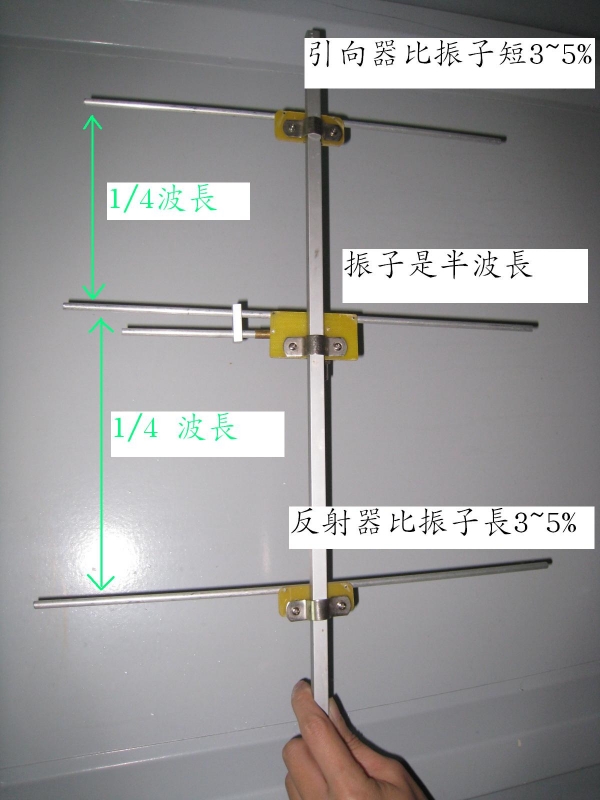

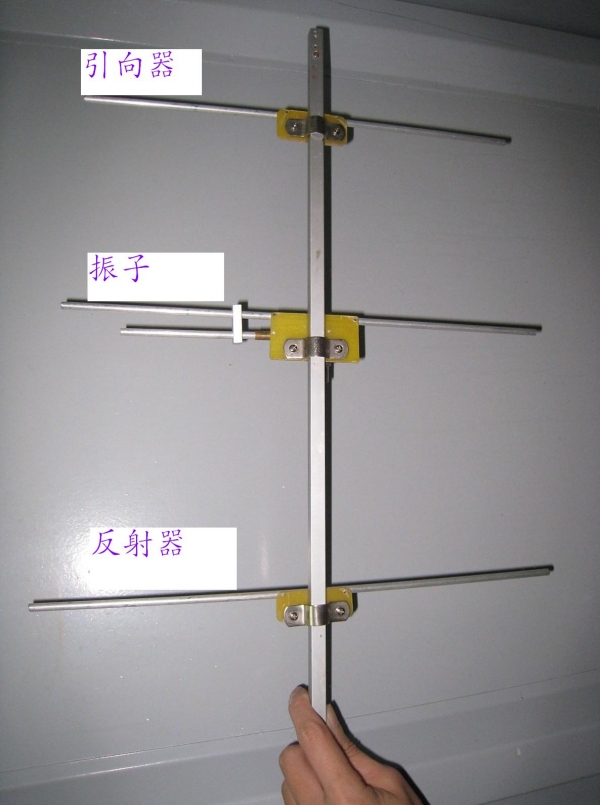

八木天線的結構

VR2VBU · 發表於 20-2-2010 03:11:50

VR2VBU · 發表於 21-2-2010 00:52:57

本帖最後由 VR2VBU 於 21-2-2010 12:54 AM 編輯

一般而言, 少於增益 22 db 的通訊時, 我們會使用八木天線, 而且八木天線多用於點對點的通訊 (有特定的通訊對象).

八木天線的增益取決於八木天線上有多少單元:-
1) 單元越多, 越能把能量集中向某一方向傳送
2) 增益也越多
3)方向性也越明顯
4) 此外, 別忘記, 單元越多, 在抗干擾方面也越能表現出其優點
5) 由於能量集中, 也能節省使用電源

VR2VBU · 發表於 21-2-2010 00:59:40

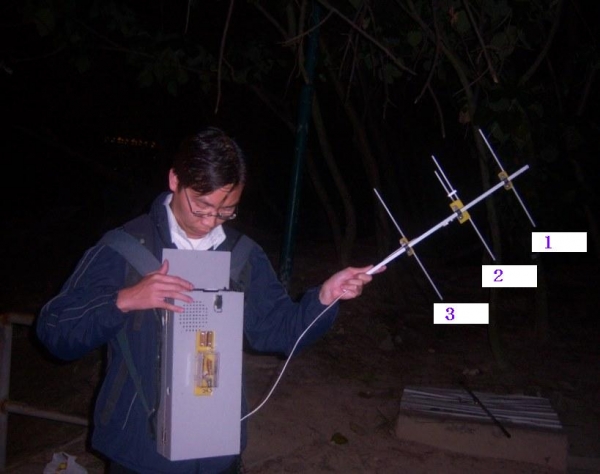

這是最基本的三單元八木天線, 由於單元少(只有三單元), 方向性不算是太明顯, 但也有差不多近 3 db 的增益

VR2VBU · 發表於 21-2-2010 01:01:57

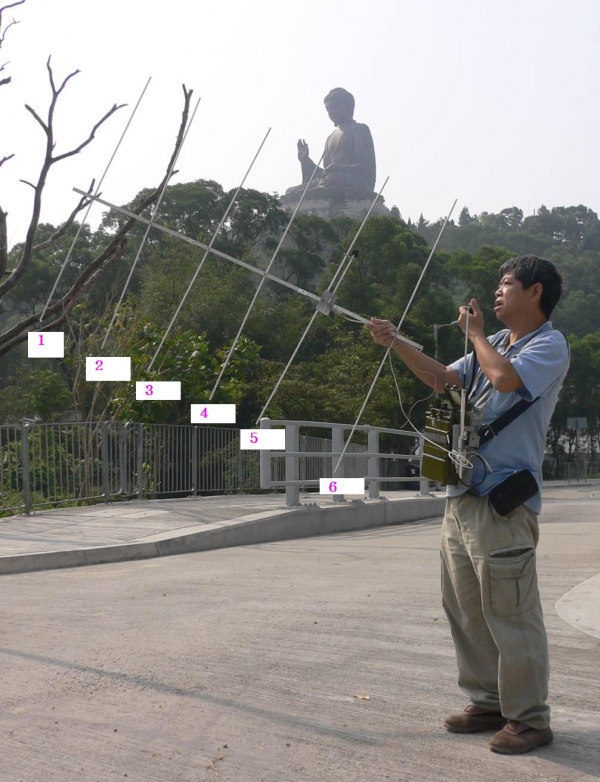

這是六單元的八木天線

VR2VBU · 發表於 21-2-2010 01:09:47

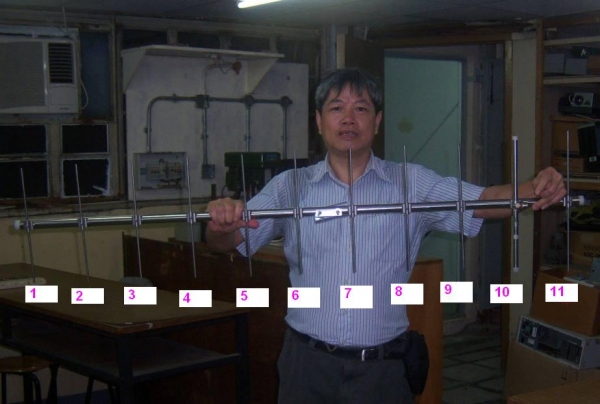

這是11單元的八木天線, 增益超強, 抗干擾能力一流, 由於能量集中, 用很少功率已經可以跟遠距離的對象通訊, 但體積, 重量及架設卻令人煩惱

VR2UIO · 發表於 22-2-2010 02:46:31

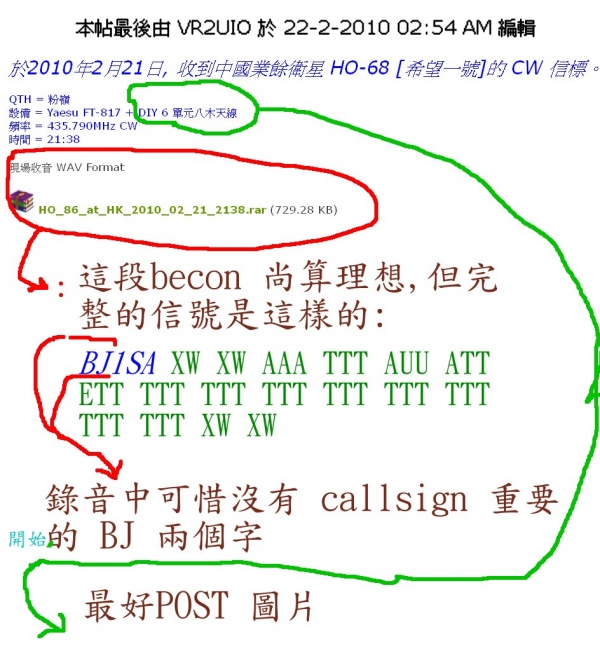

於2010年2月21日, 收到中國業餘衛星 HO-68 [希望一號]的 CW 信標。

QTH = 粉嶺
設備 = Yaesu FT-817 + DIY 6 單元八木天線
頻率 = 435.790MHz CW
時間 = 21:38

現場收音 WAV Format

HO_86_at_HK_2010_02_21_2138.rar (729.28 KB, 下載次數: 558)

VR2GY · 發表於 22-2-2010 11:00:31
