 樓主| 發表於 22-7-2009 01:06:32 | 顯示全部樓層

任弼時---能親自收發 摩斯電報 的最高中共領袖 #4

任弼時與紅軍時期的電訊工作


  1933年5月,任弼時以中央代表的身份從中央蘇區來到湘贛蘇區,擔任湘贛省委書記兼省軍區政治委員,開始了他的軍旅生涯。任弼時對電訊工作極為重視,把電臺當寶貝,更尊重人才,愛護人才,重視技術人才的培養與使用。

  任弼時到達湘贛蘇區時,正趕上“肅反”。在“左”傾路線的指導下,“肅反”嚴重擴大化,錯殺了不少好同志。任弼時對“左”傾錯誤有所抵制,並在他的職權範圍內,保護了許多幹部,其中就有一些電訊的技術人才。

   江文當時任軍區無線電中隊的政委。1934年5月,在第五次反“圍剿”中,敵人突破永新防線向城區發動進攻,省委與軍區機關緊急撤退,卻沒有來得及通知 無線電中隊。江文得到消息後,當機立斷帶著電臺與人員向城北撤退,兩天后才與軍區機關會合。人員沒有損失,電臺也保住了。這本應立功授獎,但當時卻有人告 他的黑狀,說他“動搖,想逃跑”,保衛局也準備逮捕他。當時的“肅反”已喪失了理智,無須任何證據,就可以隨意殺人。

  任弼時聽了,非常氣憤,對保衛局的負責人說:“如果江文同志真想逃跑,就不會拼死帶人突圍,更不會再來找我們了!我認為不應該懷疑他,起碼先觀察一段時間再說。”

   任弼時想了想,又補充說:“此事由我處理吧。”隨後,他把江文叫來,說:“我是瞭解你,信任你的。但有人說你的壞話,說你不可靠。在這種時候,還是採取 主動為好。你馬上召集電臺的全體人員開個會,就說因有人懷疑,已向任政委辭去了中隊政委的職務,到小電臺當隊長,主要做技術偵察工作,歡迎同志們的監督考 察。”

  江文當然明白任弼時的用心,立即按照他的指示辦了。果然,保衛局沒有再追究。不久,紅六軍團突圍西征到湘黔邊界,任弼時又把江文叫去,命他繼續擔任無線電中隊的政委。屈指算來,距他去職僅有3個月。

  對於這件事,江文始終不能忘懷。他稱任弼時是“救命恩人”,說,“沒有弼時同志,我早就見閻王了,我的生命是弼時同志挽救的。”

   紅軍建軍初期,無線電技術人才奇缺,從事電訊工作的人員,除了紅軍自己培養的少數人外,主要依靠起義和被俘參軍的原國民黨軍隊的技術人員。通訊、技術偵 察和接收新聞等工作主要靠他們來完成,培養技術骨幹也靠他們當教員。當時,“左”傾領導人對這些人員持懷疑、歧視的態度,與之相反,任弼時深刻地認識到技 術人才對我軍電訊事業的重要性,千方百計地徵集技術人員,調動他們的積極性,不管是來自哪一方面的,都不分親疏,不分彼此,一視同仁。

   王永浚曾在湖南軍官無線電學校學習,畢業後到國民黨部隊服役,擔任無線電隊隊長,1933年5月在作戰中被俘,參加了工農紅軍。在參加紅軍的半年裏,他 就負責訓練了兩期報務員。任弼時知人善任,得知王永浚的情況後,立即把他調到省委,不久,又調到六軍團司令部,讓他專門從事電訊偵察工作。王永浚沒有辜負 任弼時的信任,經過認真研究,終於破譯了敵軍的密碼。

  長征途中,王永浚生了一場大病,身體很虛弱。任弼時決定分給他一匹馬,每月補助十塊大洋,讓他買營養品,還派了公務員照顧他。這使王永浚非常感動,更加努力地工作,不論是作戰還是行軍,每到一處,他總是要完成任務後才肯休息。

   為了調動起義和被俘的技術人員的積極性,中革軍委決定按技術等級每月發給津貼,夜班還有夜餐費。那時,紅軍的口號是“官兵一律平等”,一般紅軍戰士都是 沒有津貼的。任弼時也和戰士一樣,每天只有5分錢的菜金,有時還得不到保證。在這種情況下,任弼時不怕別人譏諷,對電訊人員給予特殊照顧,是需要膽識與魄 力的。

  任弼時待人和藹可親,從來不擺架子,對電臺技術人員更是關懷備至。

  肖榮昌是個無線電中隊的“紅小鬼”,當時才15歲。他在回憶錄中寫到:

   儘管任弼時貌似嚴肅,又是中央代表,很有威信的,但我們一點兒不怕他。機要科和偵察分隊的工作房是任弼時隨時出入的場所,有時他來詢問工作情況,有時他 與我們坐一條板凳隨便聊天。他常問:“敵人電臺出來沒有?”“聽到聽不到?”當偵聽到一個重要情況時,他常會喊你的綽號表揚兩句。我們有時困得不行,偵聽 時忍不住閉上眼睛打個盹,給他遇上了,就在你肩膀上輕輕一拍,當你驀然驚醒,不好意思時,他便喊聲:“小鬼,以後注意!”也就了事。

   譯電員譚天哲對於任弼時的關懷愛護,始終充滿感激之情。在紅六軍團長征的途中,譚天哲先是患瘧疾,後來又拉肚子,病了將近半個月。一天要翻越一座大山,他 掉了隊,掉到全軍的最後尾。當時,他全身無力,寸步難行,心裏非常著急,害怕落到緊追不捨的敵人手裏,更怕敵人搶走身上背著的電報密碼。幸好收容隊來了, 他的叔叔看他走不動,就扶著他走,但譚天哲沒有一點力氣了,就把密碼拿出來,說:“把它交給任弼時同志,告訴他,我實在不行了。”譚天哲喘了口氣,接著 說:“你走吧,不然我們兩人都要被敵人殺掉。特別是密碼,非常重要,絕不能被敵人拿去。”

  他叔叔見此情況,只好說:“我先走了。”

  不一會兒,馬夫老曹牽著一匹棕黑馬來了,原來任弼時獲悉譚天哲掉隊了,就叫老曹用他的馬來接譚。譚天哲萬分激動,騎上政委的馬,很快趕上了隊伍。

  精心指導、破譯密碼

  任弼時到湘贛軍區後,發現紅軍的情報來源主要靠中革軍委的通報和偵察員的報告,前者速度慢,有時還誤傳;後者偵察範圍有限。任弼時清楚,僅靠這兩種手段很難做到“知彼”,因此下決心開展無線電偵察。

   任弼時對江文說:“你們先把敵軍西路軍總司令何鍵和進攻湘贛的主力第一縱隊劉建緒及其所屬6個師的電臺聯絡情況搞清楚,對第二縱隊3個師也要注意,把他 們的往來電報收下來,搞清電報是誰發給誰的。這些工作完成後,你們就將收到的電報送到我這裏來,我們一起來研究破密的問題。”

  按照任 弼時的指示,江文立即集中精力破譯敵人密碼,除定時執行聯絡任務外,大多數時間都用來偵收敵人的電報。任弼時肯定了他們的成績,並進行具體的指導:你們把 敵臺主從關係搞清了,這很好,敵人上下級之間發報,一般有固定的格式,掌握了它對破密有利。如劉建緒給何鍵的電報開頭可能是“西路軍何總司令鑒”,最後可 能是“職劉建緒”和日期、時間。我們可用先破兩頭後取中間的辦法試試看。

  任弼時還強調:明碼電報本上的常用字,你們要熟記三至四千個,為破密打好基礎。

   在任弼時的直接參與和具體指導下,紅軍很快就破譯了敵人的一種密碼。這樣,在情報方面,紅軍就佔據了極大的優勢;更重要的是,愚蠢的敵人從來沒有懷疑他 們的密碼出了問題。因此,常常有這種怪現象,敵軍司令部發給其師長的電報,卻同時出現在任弼時的案頭。紅軍既知己又知彼,焉能不打勝仗?

  沙市之戰就是因情報而取勝的典型戰例。是役,紅六軍團於戰前偵破了敵人電報,掌握了敵軍經過沙市的時間,預先選擇有利地形設伏和打援,因而,取得殲敵600餘人、俘敵1000餘人、繳槍2000余支並俘敵旅長侯鵬飛的重大戰果。

  紅二、六軍團會師後,湘鄂川黔蘇區的無線電偵察工作有了新的發展,龍家寨、陳家河、桃子溪和忠堡殲滅戰等,都是因無線電偵察中獲得情報才打了勝仗。

   由於破譯了敵軍的密碼,紅軍還幾次化險為夷。1935年8月,紅軍主力出擊到津市地區,總指揮部設在大堰擋。傍晚破譯了敵方電報,獲悉敵機于次日淩晨要 轟炸大堰擋,任弼時立即建議轉移,當晚總指揮部向西轉移了幾十裏。第二天早晨敵機圍著大堰擋狂轟濫炸,如果沒有偵截敵人電報,後果不堪設想。

  培育骨幹、壯大隊伍

   1934年8月,任弼時率領紅六軍團西征。在無後方的情況下,跨越湘、贛、桂、黔數省5000餘裏,突破數倍優勢敵人的圍追堵截,歷時78天。在嚴峻的 形勢下,情報工作更顯得重要,因此,在整個西征期間,任弼時都讓電臺隨他行動,須臾不可分開,白天行軍一起走,夜晚宿營同屋住。

  10月24日,歷盡千辛萬苦的紅六軍團,終於與賀龍率領的紅三軍(後恢復二軍團番號)會合。任弼時與賀龍的手緊緊地握在一起,不是當事者,又有誰能體會到他們當時的激動心情呢!

  賀龍激動地說:“二軍團有兩年多的時間與中央失去聯繫,弄得我們好苦啊!今後對電臺一定要保護好,就是部隊損失一個團,也得保住電臺!”

  任弼時也說:“你們兩年多與中央失去聯繫是一件痛苦的事。我們與中央失去聯繫近3個月了。怎不令人焦急呢?”

   任弼時得知紅二軍團電臺壞了,馬上決定將六軍團僅有的兩部電臺調一部給二軍團。不久,兩軍密切配合打了會合後的第一個勝仗——龍家寨戰鬥,繳獲了敵人一 部電臺,這樣,六軍團又有兩部電臺了。於是,任弼時決定組建偵察小分隊。從無線電大隊挑選經過考驗、覺悟高、技術全面的張有年為隊長,任命機要科長龍舒林 兼分隊政委,並選送4位精幹的報務員。1935年1月,偵察小分隊正式成立了。分隊直接由任弼時領導,行軍宿營都緊隨任弼時政委行動。此外,對偵察分隊人 員、器材等都從優保障:挑負機器的運輸員,由從部隊挑選身強力壯的戰士擔任;專門派一個班保衛偵察分隊安全;給偵察分隊配備馬匹;選配能力強的司務長管理 生活。

  偵察小分隊成立後,任弼時常對電臺人員說:“戰爭要勝利,需要知己知彼,你們的工作主要是‘知彼’,你們把敵情弄清楚了,我們 就好下決心了。”1935年6月,紅二、六軍團採取“圍攻打援”的戰術,將敵人包圍在宣恩縣城,而主力則隱蔽在城南10公里處,準備打援。敵人能否按照我 們的計畫鑽進“口袋”,是任弼時與賀龍最關心的問題。部隊正準備出發時,機要科長前來報告:電臺截獲了敵人的一份密碼電報,正在破譯。任、賀喜出望外,馬 上來到電臺旁邊,見電報員正在伏案譯報。

  任弼時對賀龍說:“你先走,我等電文譯出就跟上來。”

  賀龍表示同意,臨走時又要警衛排多留幾個人保護政委,並再三叮嚀:“要是遇到緊急情況,背也要把政委背回來。”

  賀龍上路不久,任弼時策馬奔來,興奮地說:“敵人上鉤了,張振漢部奉命來解宣恩之圍。”

  賀龍高興地說:“這個情報來得太及時了,真是及時雨啊!”

  任、賀一聲令下,部隊連夜急行軍130裏,直奔忠堡,在大路兩邊設下埋伏。敵人果然鑽進了“口袋”,經過激戰,全殲敵人師部和一個旅,敵師長張振漢也當了俘虜,後來還參加了紅軍。

   這一仗還有個了不起的收穫:俘獲了敵軍的電臺。忠堡殲滅戰開始之前,江文向任弼時建議,給被圍之敵發一份明碼電報,告訴他們如果保管好電臺,可受到紅軍 的優待。任弼時立即採納這一建議。戰鬥結束後,紅軍繳獲了兩部完整的電臺,而且備用零件也一樣不少;更重要的是敵電臺全體人員經動員都參加了紅軍。經過革 命戰爭的洗禮,這些同志成長很快,為革命作出了重大的貢獻。不僅如此,這些人除一個報務員在長征中犧牲外,其餘都成了我軍的通信骨幹,其中有一位在解放後 還擔任了國家郵電部的副部長。

  由於任弼時特別重視電訊工作,在紅軍三大主力會師時,紅二方面軍的電臺已發展到8部,這在當時是很了不起的功勳。
 樓主| 發表於 30-7-2009 01:53:29 | 顯示全部樓層

手提榴彈發射器 #2

步兵迷你炮:87式35毫米自動榴彈發射器
自動榴彈發射器對於我軍步兵部隊是新鮮武器,裝備歷史很短,大規模裝備是在90年代末。但中國最早涉獵小型榴彈領域,是在上世紀70年代,兵工部門通過同時仿製美制M79和蘇制AGS-17榴彈發射器及其彈藥,學習積累了不少經驗。遂於80年代初期開始研製自用的,經過深入系統論證的,符合中國步兵特殊要求,有中國特色的榴彈發射器,也就是QLZ87式35毫米自動榴彈發射器。

  QLZ87式35毫米自動榴彈發射器,這裏的Q代表“輕武器”,L代表“榴彈”,Z代表“自動武器”,是一種既能直射,又能曲射,集殺傷與破甲於一體 的步兵自動武器,發射器為輕、重兩用型,通常裝在三腳架以重型使用。它配備於步兵火力分隊,也可配備在作戰車輛上。使用殺傷彈可壓制800米內敵火力點, 殺傷1750米內暴露的和隱蔽的敵集團有生目標;使用破殺彈可毀傷600米內敵輕型裝甲目標,必要時,可對敵武裝直升機進行射擊。

  主要諸元:

  口徑          35毫米

  槍全重

  輕型含瞄準鏡      12千克

  重型含瞄準鏡、三腳架  20千克

  槍全長

  輕型          1040毫米

  重型          1300毫米

  三腳架重        8千克

  瞄準鏡重        0.9千克

  瞄準鏡視場       11度

  瞄準鏡放大倍率     3倍

  6發彈鼓空重/(含彈)  1.3千克/(2.8千克)

  15發彈鼓空重/(含彈)  2.3千克/(6千克)

  榴彈彈重       0.25千克

  高低射界       -10度一十70度

  方向射界        360度

  初速          190米/秒

  最大射程        1750米

  表尺射程: 600米。

  射擊方法: 單發、連發

  戰鬥射速: 單發每分鐘15~20發,連發每分鐘30~40發。

  彈藥:

  87式自動榴彈發射器主要配用DFS87式殺傷彈、DFJ87式破甲殺傷彈、DFR87式燃燒彈、DFN87式殺傷燃燒彈以及DFD87式煙霧標示彈 等彈種。實際上,部隊主要裝備兩種彈藥,即破甲殺傷彈和殺傷蛋, 而其他彈藥,就如同配備很多88機槍的部隊戰士沒摸過5.8毫米機槍彈,仍然在打普通槍彈一樣,只在理論中存在,這種事情在我軍武器裝備歷史上,很常見。

  87式殺傷彈和破甲殺傷彈的外形尺寸完全一致,彈重、內外彈道也一致,使用同一射表參數發射。我軍35榴彈的初速和最大射程不如美軍40榴彈,87式榴彈發射器初速僅170米/秒,最大射程為1750米;而美軍Mk19發射器初速240米/秒,最大射程為2200米。主要原因是受武器系統重量要求和低初速的限制,造成87式榴彈彈丸飛行時間長,連發精度較低。

  (一) 引信

  破甲殺傷彈於87式破殺彈和87式殺傷彈統一配用,膛口保險距離12~30米,設有小著角擦地炸機構,能夠在65度法線角下正常使用。

  引信由引信體、活機體、擊針、保險機構和傳爆管等組成。引信體由合金鋁製成,用以連接彈體,盛裝引信零部件和機體,用以在發射慣性和旋轉作用下運動, 鎖定和釋放保險機構。擊針,用以刺擊雷管,平時鎖定保險機構。保險機構,用以提供平時、發射和膛口保險。傳爆管,用以擴大雷管爆炸效果,引爆彈體內炸藥。

  (二) 彈種

  1、87式破甲殺傷彈

  用於毀傷敵輕型裝甲目標,殺傷敵有生力量等。可在60度法線角(即彈著點處的彈道切線與目標表面的垂直線所夾的銳角)方向穿透35毫米裝甲鋼板(而美軍40毫米破甲殺傷彈破甲能力僅為約22毫米/60°),有效殺傷半徑大於5米。

  戰鬥部由彈體和空心裝藥等組成。彈體用以盛裝空心裝藥,形成破片,連接引信和藥筒。彈體分為上彈體和下彈體,上彈體由合金鋼製成,爆炸時可產生殺傷破 片;下彈體由合金鋁製成,外有彈帶,發射時嵌入膛線產生旋轉運動,密閉火藥氣體。彈體外還有上、下定心部,在膛內起定向作用。空心裝藥由藥型罩和炸藥組 成,用以產生高速金屬射流,穿透裝甲鋼飯。

  2、87式殺傷彈殺傷彈

  用於殺傷敵有生力量,壓制敵火力點等。使用殺傷彈時,產生300餘片有效殺傷破片,全彈品質僅是美軍40毫米榴彈(全彈品質340g)的70%,有效殺傷半徑卻達到11米,而美軍40毫米殺傷彈僅為7米。

  戰鬥部由彈體、破片套和炸藥等組成。彈體為合金鋁製成,用以盛裝破片套和炸藥,連接引信和藥筒。彈體外有上、下定心部,在膛內起定向作用。下定心部上有彈帶,發射時嵌入膛線產生旋轉運動,密閉火藥氣體。破片套使用刻槽鋼絲纏繞製成,可形成300餘塊小型高速破片。

  (三) 藥筒和發射藥

  用於發射榴彈,保證榴彈在膛內定位。藥筒由合金鋁製成,為半底緣結構,用以容納發射藥,安裝底火和連接戰鬥部。底火,用以點燃發射藥。發射藥為“多-125”火藥,用以產生火藥氣體,推送彈丸前進。

  (四) 作用原理

  1.發射過程

  當底火被擊發,藥筒內的發射藥迅速燃燒,高壓氣體推動彈丸脫離藥筒,彈體上的彈帶嵌入膛線,做加速運動,直至彈丸以一定初速和轉速脫離膛口,飛向目標。引信保險機構在後坐慣性力和彈丸旋轉離心力的雙重作用下解除保險,其保險機構內的回轉體開始運動。

  2.飛行過程

  引信內的回轉體受鐘錶機構的控制,在彈丸飛離膛口12~30米距離處轉動到位,使引信處於待發狀態;其擊針在彈簧的作用下,保證了彈道安全性。

  3。終點作用過程

  碰擊目標時,引信內的慣性件前移,反向推動擊針,擊針克服彈簧抗力,刺入回轉體上的雷管,依次引爆雷管、傳爆藥和戰鬥部內的炸藥。87式破殺彈戰鬥部 的空心裝藥產生能量很大的高速、定向金屬射流,在穿透鋼甲的同時,彈體產生破片向四周飛散,殺傷敵人;87式殺傷彈戰鬥部內的破片套產生大量高速破片,向 四周飛散,殺傷敵人。

  (五) 彈藥標誌

  彈體標誌分上、下兩行。上行是彈的型號、 彈種代號,破殺彈是DFJ87-35破殺;殺傷彈為DFS87-35殺。下行是批號、年號、工廠代號。包裝箱(匣)上均標有彈種、數量、批號、年號和工廠 代號等。包裝箱內的每枚榴彈都使用獨立的袋子真空包裝,這個對嚴酷環境地區作戰好處極大,也是我軍輕武器彈藥包裝得一大進步。

  結構、用途以及自動原理:

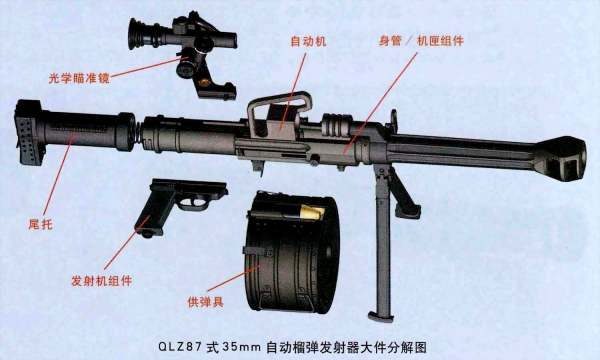

  87式自動榴彈發射器採用氣吹式工作原理(可以看作是一隻大號M-16自動步槍),閉鎖片偏移式閉鎖機構(類似於77式12.7毫米高射機槍),有單 發和連發兩種發射方式。使用偏心式氣體調節器來調節氣體流量,可以減小自動機後坐撞擊力引起的劇烈震動,提高射擊精度及操作性能。自動榴彈發射器由身管及 機匣組件、槍機、擊發機、尾托、複進簧、彈鼓、腳架和瞄準裝置八大部分組成,另有一套附品。日常擦拭保養時的分解結合比較簡單,不需用專用工具,只要用手 推開鎖扣,把尾托旋轉90°即可將其卸下,隨後取下自動機、發射機等,不完全分解即完成。

  (一) 身管及機匣組件

  由身管、導氣箍和機匣組成,經加銷連接成為不可拆卸的整體,上面裝有制退器、氣體調整器、彈鼓連接座及鎖扣、瞄準具和尾托鎖扣。身管線膛有18條纏度 為1000毫米的右旋膛線(陰膛線)。制退器由右旋螺紋連接在身管膛口,並經點鉚,平時不拆卸。機匣將各部分有機地連接於一體,引導槍機運動,與槍機、彈 鼓等機構配合,完成供彈、閉鎖、退殼等動作。機匣上方有導氣箍和氣體調整器,氣體調整器固定在導氣箍內,前端與身管導氣孔相通,將火藥氣體引向機體氣室。 引入氣室的氣體通過氣體調整器的三個不同位置進行調節。調整氣孔大小時,只要將定位銷按下,即可將氣體調整器轉換到需要的位置上,位置“1”氣孔最小,位 置“3”氣孔最大。當將氣體調整器上的擋銷與導氣箍內的凹槽對正時,可將氣體調整器取出清洗。機匣下方的彈鼓座和彈鼓鎖扣能方便迅速地將彈鼓連接在機匣的 進彈口處。向前按彈鼓鎖扣柄,即可迅速取下彈鼓。87式的彈鼓聯結方式,設計的比較土鼈,由於15發彈鼓有臉盆那麼大,所以在射擊劇烈震中下,經常有掉彈 鼓的現象。機匣後端的環形槽與三腳架搖架座配合,當擰緊三腳架的搖架蓋時,發射器與三腳架連成一體。

  (二) 槍機

  槍機由機頭和機體兩部分組成,按順序完成推彈、閉鎖、擊發、開鎖、抽殼、拋殼等動作。機頭由擊針、拉殼鉤、拋殼挺、左右閉鎖片和連接銷組成。槍機運動 軸線與武器身管的軸心線基本重合,這樣可消除翻轉力偶,提高武器系統的射擊精度。機體集多個部件於一體,具有七個功能,分別兼作槍機機體、氣室、緩衝機 構、擊發機構、擋殼機構、武器提柄、裝填柄,機加工比較複雜,但同時設計也十分巧妙,單件多用有效的減輕了武器重量。

  (三) 擊發機

  擊發機由握把、保險、扳機、阻鐵、擊發機體和鎖扣組成,用以握持武器、控制待發、操縱擊發和保險。用T形槽連接在機匣的右方,由擊發機鎖扣扣住。保險 有三個位置,分別是保險、單發和連發。國外自動榴彈發射器通常使用三腳架作重型武器,發射機類似於重機槍雙手握把拇指按壓發射擊鐵,通常設計在發射器尾 部。由於我軍要求自動榴彈發射器能夠臥姿射擊和輕型抵肩射擊,所以87式榴彈發射器發射機被橫向安裝在機匣右側,小握把傾斜一定角度,官方結論是具有較好 的人機工效,其實地球人都知道,這種設計是因為彈鼓下置造成的,實際射擊的時候,是很不舒服的。

  保險3個位置:“.”代表保險位置,“..”代表單發位置,“…”代表連發位置。當保險柄位於保險位置時,保險柄上的圓柱部頂住扳機後端,扳機無法扣 動。當保險柄處於單發位置時,扣動扳機,其上的單發阻鐵隨之轉動。單發阻鐵頭部壓下擊發阻鐵,解脫擊錘擊發榴彈,同時單發阻鐵頭部脫離擊發阻鐵接觸部分, 擊發阻鐵即可回轉並等待自動機後坐到位再複進時掛住擊錘,完成單發動作。當保險柄處於連發位置時,單發阻鐵尾部被保險柄上的圓柱部頂住,扣動扳機時,不隨 之轉動後移,其頭部始終壓下擊發阻鐵。擊錘不受擊發阻鐵控制,首發擊發後,便跟隨自動機做往復運動並借助其慣性和複進簧簧力陸續擊發榴彈,實施連續發射。

  (四) 尾托

  尾托由尾托體、尾托座、橡膠墊、托飯、定位套等零件組成,用以封閉機匣尾端,承受槍機到位的撞擊,限制槍機後坐和射擊時抵肩。尾托的尾部還設計有托肩 板,當使用兩腳架輕型狀態射擊時,可將托肩板搭在肩上,用於快速操控指向。尾托上方採用鐳射雕刻方法加工有射表,用於射擊時查閱核對。

  (五) 自動機

  自動機由機頭、機體、閉鎖片、緩衝器、擊針、擊錘及擊錘簧等零件組成,自動機的運動軸線與武器身管的軸心線基本重合,這樣可消除因兩軸線不重合而產生 的翻轉力偶。機體一件多用,具有7種功能(兼作自動機的機體、氣室、緩衝機構、擊發機構、擋殼機構、提把和裝填柄),是全槍機械加工最複雜的零件。為了便 於攜行,機體上加工有提把,除了用於攜行和當作拉機柄之外,還具有擋殼功能,使彈殼保證向前右方排出。機體前上方加工有氣室,閉鎖時直接套在偏心式氣體調 節器外部。機體尾部設有緩衝器,用以減小自動機後坐時對尾托的撞擊力。零件一件多用,省去了多餘的部件,從而減輕了發射器品質。

  (六) 彈鼓

  彈鼓分6發和15發兩種,安裝在機匣的前下方。由外盒和轉輪組成。與槍機協同動作,將彈鼓中的榴彈依次送到進彈口。兩腳架輕型狀態射擊時,按規定只能使用6發彈鼓,但本善在CCTV截圖中也發現有安裝15發彈鼓兩腳架射擊的情況,很是不解。

  彈鼓裝彈時,先解脫上蓋卡扣,將上蓋打開,然後將彈裝入轉輪的空位中,蓋上上蓋並旋緊蝸旋簧。向彈鼓中裝彈可以隨意在轉輪空位中裝填,即使轉輪中剩餘 有空位,也不影響發射器正常射擊時的連續供彈,這是彈鼓比彈鏈供彈的主要優越點。當然,87式的彈鼓,缺點是顯而易見的,靠簧力傳動供彈,有時彈簧上緊不 足,容易引起供彈中斷。而且在部隊實際裝備中,每具榴彈發射器只配備兩個6發和兩個15發彈鼓,發射完畢以後,就要由副射手臨時向彈鼓中裝彈。

  (七) 三角架

  三腳架由上架、下架、連接箍三部分組成。用於支撐發射器(輕型),賦予武器一定的高低和方向射角。上架由搖架座、搖架蓋和高低機組成,用以固定發射器 (輕型),使發射器(輕型)與三腳架連成一體。高低機賦予發射器相應的高低角。主要由手輪、蝸輪蝸杆機構、齒輪及齒弧機構、重錘及鎖緊機構構成。下架由架 腿、架腿緊定器組成,用以賦予基本火線高和根據地形需要調整火線高。在行軍時,兩後架腿可以收攏,用背具背在背上。右後架腿連接處的小齒弧機構是武器側傾 微調器,向內拉可調整武器的側傾。連接箍,用以連接上架和下架。稍鬆開連接箍手柄,上架即可沿360度方向調整射向。三腳架的前腿駐鋤上設有打樁孔,陣地 架設時可打入鐵樁,以增加三腳架的穩定性,這也是我軍很多35榴彈發射器的照片上,戰士手旁有個鐵錘的最直接原因。

  (八)瞄具

  87式榴彈發射器以光學瞄準鏡為主,機械瞄具為輔。

  機械瞄準具由位於身管左方的準星、表尺構成。表尺分劃設有1—6個檔位,分別對應1OOm、200m、300m、400m、500m、600m射程。 使用表尺可對600米內的目標進行瞄準射擊。表尺由鎖芯、表尺柱組成,向外拉鎖芯,表尺柱可上下移動,裝定不同的距離。準星由準星座和護圈組成,可擰高、 擰低,準星座可左右移動,準星和準星座上分別刻有刻線,用以檢查準星位置是否正確。

  光學瞄準鏡由距離(高低)裝定機構、方向調整機構、分劃板、照明器、連接座和接額墊組成。固定在機匣左側的鏡架上,使用時,可通過放鬆左側的鎖緊手柄 使瞄準鏡在-10°~70°範圍內裝定高低射角。瞄準鏡的零位調整通過調節鏡身上的高低、左右方向調整螺完成。瞄準鏡內分劃板上有多個設定好的曲線分劃, 可在有效射程範圍內套准目標射擊。夜間可用鏡內發光二極體照明。瞄準鏡放大倍率3倍,視場大,能滿足發射器在大射角(45°~70°)時曲射瞄準的需要。

  (九)附品

  附品用以分解結合、擦拭上油和排除故障。附品包括扳手、通條、手錘、樁、油刷、引銑、銑子、油壺和堿壺。
 樓主| 發表於 30-7-2009 01:56:34 | 顯示全部樓層

手提榴彈發射器 #3

發表於 21-8-2009 12:14:12 | 顯示全部樓層

俄羅斯“雨燕”特技飛行表演隊精美圖集 #2

The above is MiG-29, which is developed by the Mikoyan design bureau.

NATO's reporting name for the MiG-29 is 'Fulcrum'.
發表於 20-10-2009 09:13:37 | 顯示全部樓層

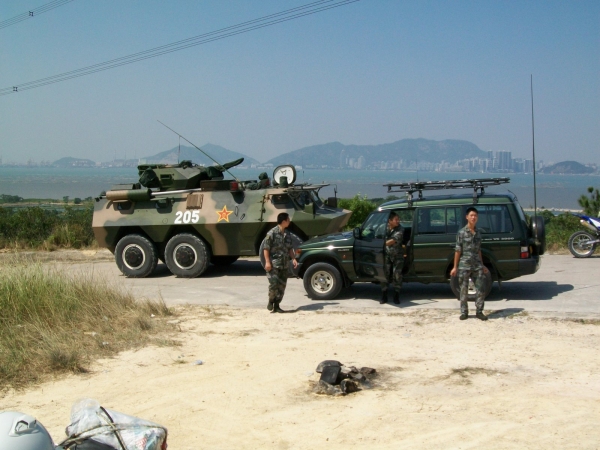

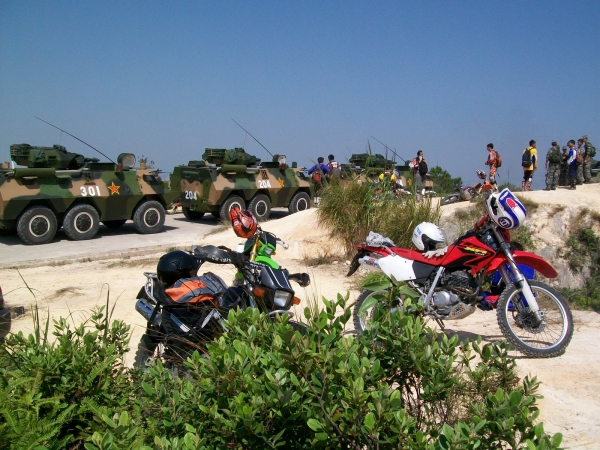

裝甲車

見到裝甲車....枝無線電,天線好勁...
