diy 較高性價比 之鋰電池組

[複製鏈接]
發表於 7-4-2014 01:31:15 | 顯示全部樓層 |閱讀模式

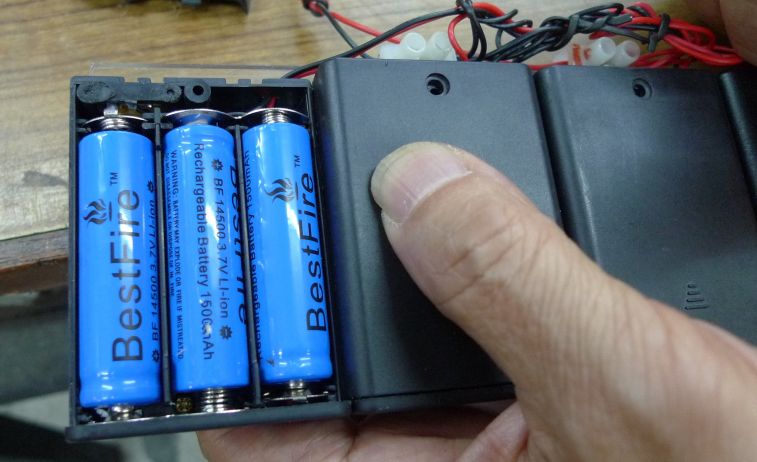

diy  較高性價比 之鋰電池組
 樓主| 發表於 7-4-2014 13:11:58 | 顯示全部樓層
1
回復

使用道具 舉報

 樓主| 發表於 7-4-2014 14:03:12 | 顯示全部樓層
1
回復

使用道具 舉報

 樓主| 發表於 11-4-2014 20:10:13 | 顯示全部樓層
1
回復

使用道具 舉報

 樓主| 發表於 12-4-2014 19:00:21 | 顯示全部樓層
1
回復

使用道具 舉報

 樓主| 發表於 16-4-2014 12:47:24 | 顯示全部樓層
1
回復

使用道具 舉報

 樓主| 發表於 21-4-2014 07:46:16 | 顯示全部樓層

自恢复保险丝

自恢复保险丝是一种过流电子保护元件,采用高分子有机聚合物在高压、高温,硫化反应的条件下,搀加导电粒子材料后,经过特殊的工艺加工而成。传统保险丝过流保护,仅能保护一次,烧断了需更换,而自恢复保险丝具有过流过热保护,自动恢复双重功能。在习惯上把 PPTC(PolyerPositiveTemperature Coefficent)也叫自恢复保险丝。严格意义讲:PPTC不是自恢复保险丝,ResettableFuse才是自恢复保险丝。
 樓主| 發表於 21-4-2014 07:48:27 | 顯示全部樓層
[size=4]
1

工作原理



自恢复保险丝是由经过特殊处理的聚合树脂(Polymer)及分布在里面的导电粒子(Carbon Black)组成。在正常操作下聚合树脂紧密地将导电粒子束缚在结晶状的结构外,构成链状导电电通路,此时的自恢复保险丝为低阻状态(a),线路上流经自恢复保险丝的电流所产生的热能小,不会改变晶体结构。当线路发生短路或过载时,流经自恢复保险丝的大电流产生的热量使聚合树脂融化,体积迅速增长,形成高阻状态(b),工作电流迅速减小,从而对电路进行限制和保护。当故障排除后,自恢复保险丝重新冷却结晶,体积收缩,导电粒子重新形成导电通路,自恢复保险丝恢复为低阻状态,从而完成对电路的保护,无须人工更换。[1]

2

动作原理


自恢复保险丝的动作原理是一种能量的动态平衡,流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量,产生的热全部或部分散发到环境中,而没有散发出去的热便会提高自恢复保险丝系列元件的温度。正常工作时的温度较低,产生的热和散发的热达到平衡。自恢复保险丝系列元件处于低阻状态,自恢复保险丝系列不动作,当流过自恢复保险丝系列元件的电流增加或环境温度升高,但如果达到产生的热和散发的热的平衡时,自恢复保险丝系列仍不动作。当电流或环境温度再提高时,自恢复保险丝系列会达到较高的温度。若此时电流或环境温度继续再增加,产生的热量会大于散发出去的热量,使得自恢复保险丝系列元件温度骤增,在此阶段,很小的温度变化会造成阻值的大幅提高,这时自恢复保险丝系列元件处于高阻保护状态,阻抗的增加限制了电流,电流在很短时间内急剧下降,从而保护电路设备免受损坏,只要施加的电压所产生的热量足够自恢复保险丝系列元件散发出的热量,处于变化状态下的自恢复保险丝系列元件便可以一直处于动作状态(高阻)。当施加的电压消失时,自恢复保险丝系列便可以自动恢复了。






3

选型

1、确定电路的以下参数:

a 最大工作环境温度 b 标准工作电流 c 最大工作电压(Umax) d 最大故障电流(Imax)

2、选择能适应电路最大环境温度和标准工作电流的自恢复保险丝元件

使用温度折减{环境温度(℃)的工作电流(A)}表并选择与电路最大环境温度最匹配的温度。浏览该栏以查阅等于或大于电路标准工作电流值。

3、将所选元件的最大电气额定值与电路最大工作电压和故障电流作比较

使用电气特性表来验证您在第2步中所选的元件是否将采用电路的最大工作电压和故障电流。查阅装置的最大工作电压和最大故障电流。确保Umax和Imax大于或等于电路的最大工作电压和最大故障电流。

4、确定动作时间

动作时间是当故障电流出现在整台装置上时将此元件切换到高电阻状态所用的时间量。为了提供预期的保护功能,明确自恢复保险丝元件的工作时间是很重要的。如果您选择的元件动作过快,则会出现异常动作或有害的动作。如果元件动作过慢,则受到保护的组件在元件切换到高电阻状态之前可能损坏。

使用25℃的典型动作时间曲线来确定自恢复保险丝元件的动作时间对于电路来说是过快还是过慢。如果是则返回第2步重新选择备用元件。

 樓主| 發表於 21-4-2014 20:25:05 | 顯示全部樓層

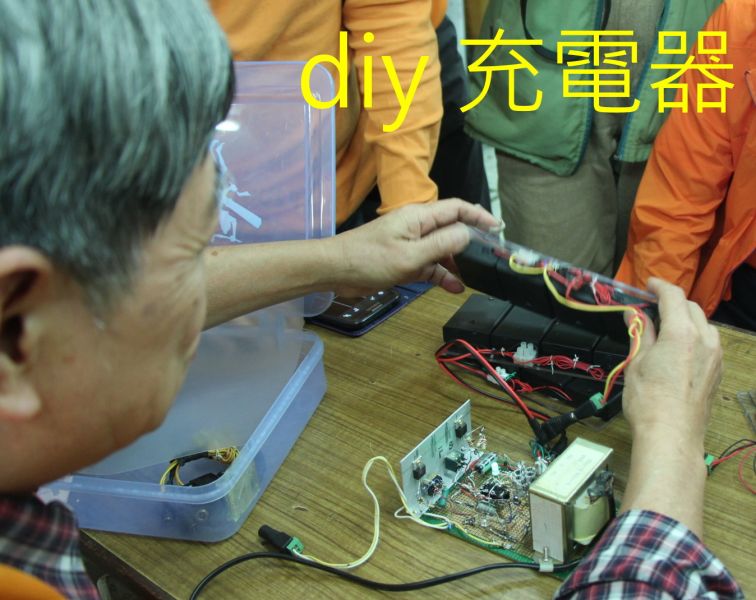

diy 充電器
回復

使用道具 舉報

 樓主| 發表於 23-4-2014 11:21:39 | 顯示全部樓層

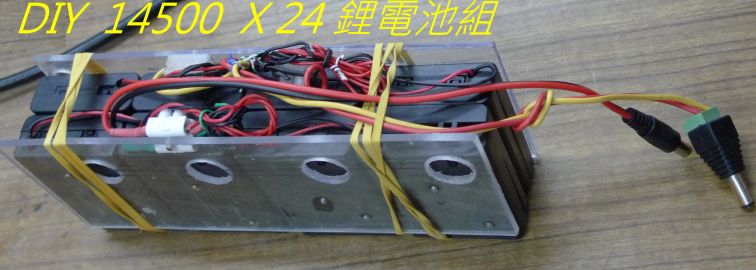

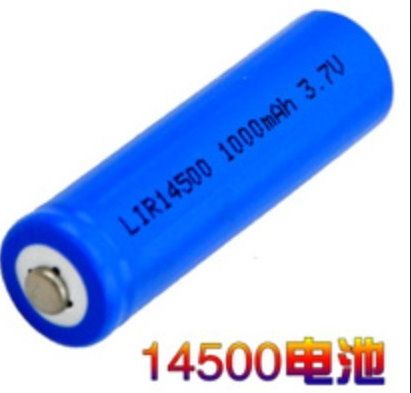

DIY  14500  X 24 鋰電池組
