震盪電路的設計與量測

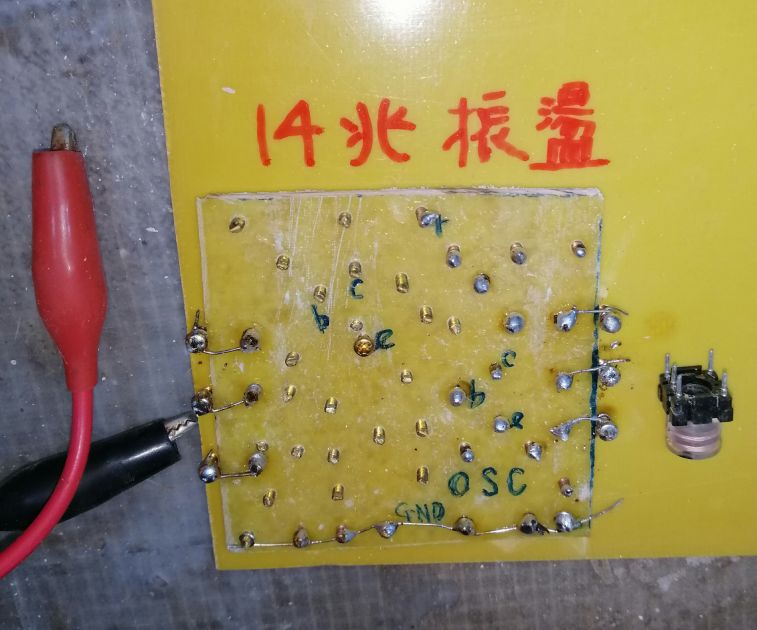

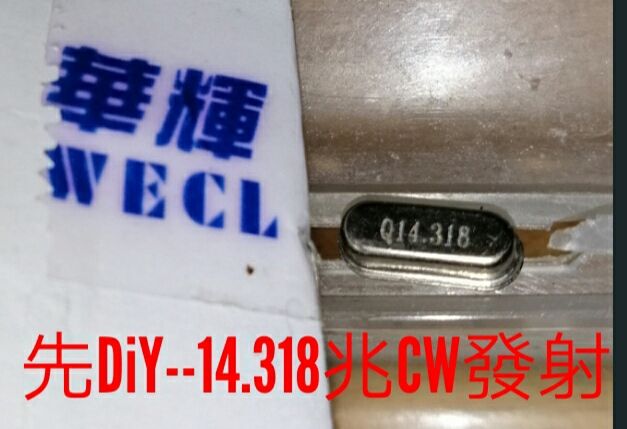

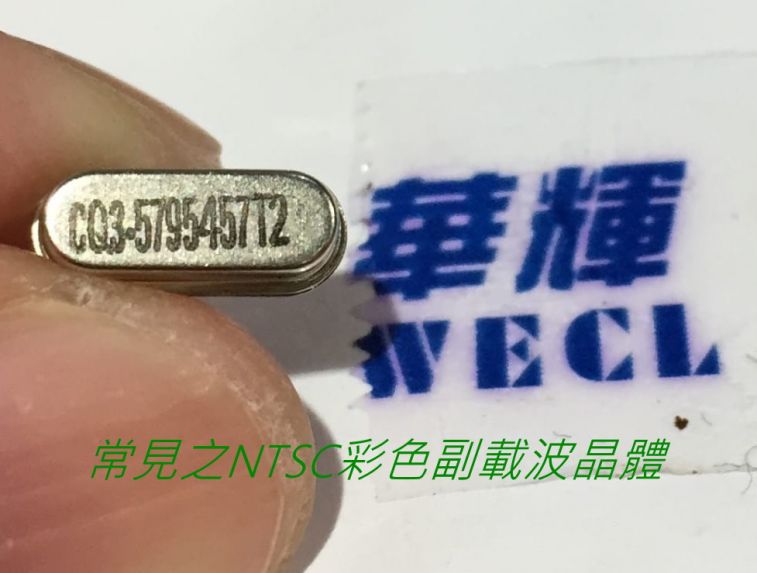

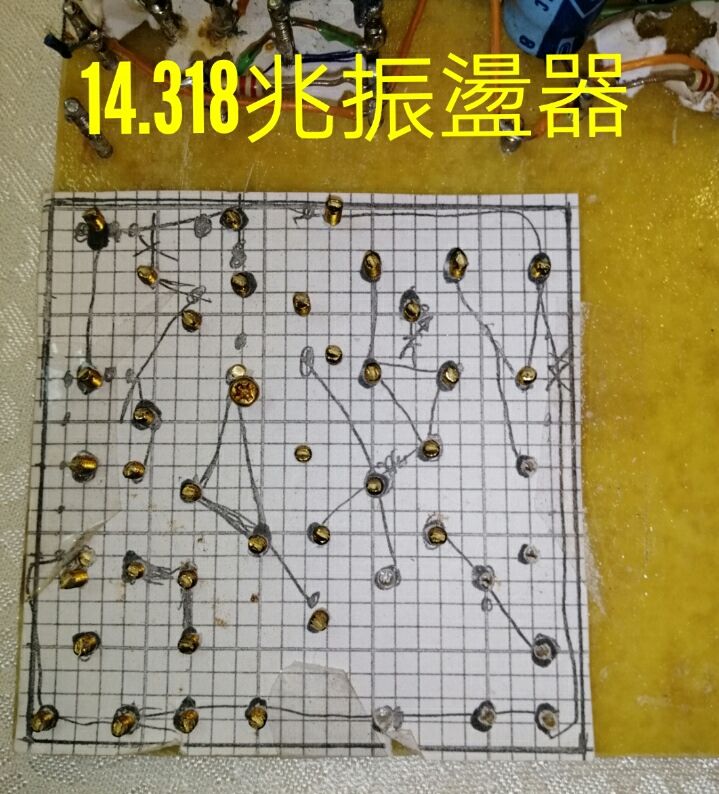

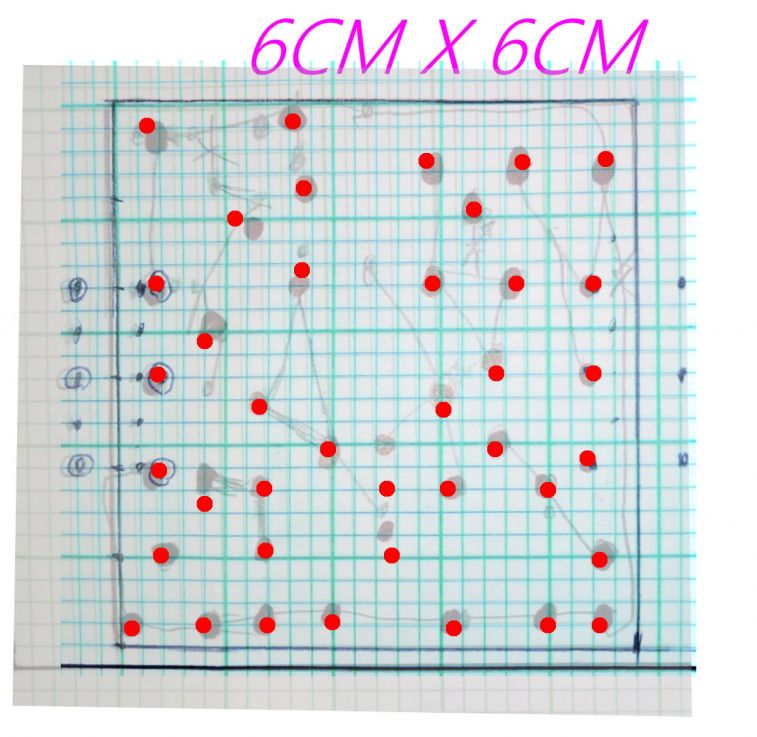

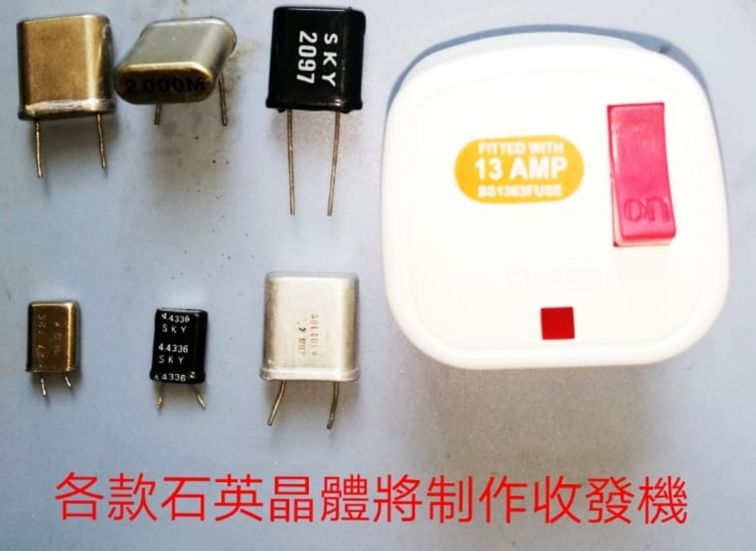

由於科技的日新月異，IC內部的複雜度與精確度較從前大幅提升，所需的時脈速度也越來越高，相對的要求時脈的穩定度與精確度也大幅提昇，如何利用晶體（Crystal）來設計與量測所需的振盪電路，已經成為一個重要的課題，以下我們分成幾個部分加以討論。
電氣特性
有鑑於其晶體電氣特性的複雜，我們針對晶體的電氣特性或是振盪電路有影響的部分，做一詳細討論，由於陶瓷/晶體的電器特性相似，所以也一併討論。
等效電路
陶瓷/晶體雖然在電器特性上有些差異，但是等效電路(圖一)是相同的，雖然陶瓷振動的諧振現像，可以視為與晶體相同，但主要差異在陶瓷振動的振盪頻率，電感L1較小，串聯電容C1相當大，此乃意味著串聯諧振頻率（）與並聯諧振頻率（）差（即）會變得相當寬闊。
《圖一 Crystal / Ceramic model》
《圖一 Crystal / Ceramic model》
串聯共振
當晶體工作在串聯共振時，等效電路(圖二)阻抗在時是趨近於0，好的串聯共振線路設計，與負載電容無關，所以就不需要指定。
|
|
