膽機與石機，長期以來都成為廣大HiFi音響愛好者的熱門追逐目標，由於兩者各有特色及迷人之處，因此，在發燒音響友中互有擁躉。而在本地HiFi園地中，膽機的信息已經豐富，唯獨石機晶體管則少有介紹。
基於石機特性、體積和電源等因素，特別適合做低音炮系統及汽車或移動操作。現在，特別向大家介紹其中之設計及製作詳情。
為了保持成功率，節省成本，將會借出所需材料供大家實習（需付實習材料），而更重要的喇叭系統＜15吋＞亦提供來做測試。

課    程： 全期12課    每課2小時
費    用： 全期港幣$790元  會員: $720 元
講義費用： 待定
材料費用：

VR2GY

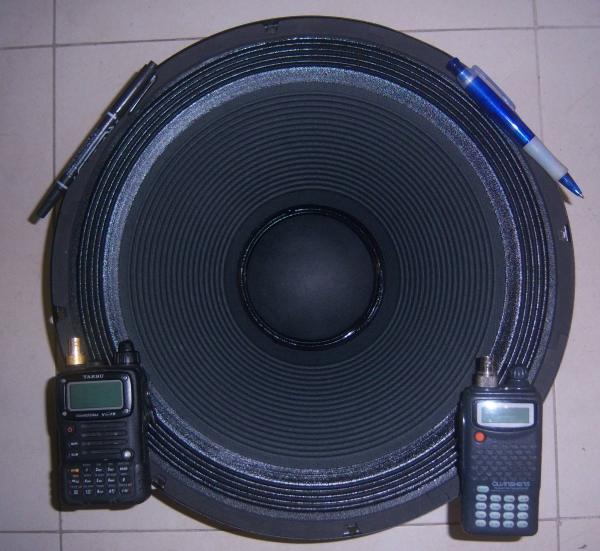

15吋喇叭

VR2GY

石機可用電池操作
就方便戶外使用

VR2GY

膽機和石機的區別 (網上轉貼)
大家都知道，膽石之爭由來已久，喜歡膽機的朋友對膽機溫暖醇厚的音色讚不絕口；喜歡石機的朋友又為石機強勁的力度和龐大的動態搖旗呐喊。其實我個人認為二者誰優誰劣的爭論是沒有什麼實際意義的，打個不太貼切的比方：膽機愛好者好比遼闊草原上的駿馬騎士，騎著高頭大馬馳騁在草原上享受著陽光和大自然；
    石機愛好者好比高速公路上的跑車賽手，駕駛法拉利飛馳在公路上感受著極速的緊張和快感，你能因為駿馬不如跑車快就斷言騎士不懂追求快樂嗎？你能因為跑車沒有生命就咬定賽車手感覺不到駕禦之樂嗎？顯然，他們都很快樂！這兩種感覺沒有絲毫的矛盾。
    因此我們不妨以一種實事求是、一分為二的態度來看待二者的區別。關於膽機的工作原理和電路結構，不少文章已經詳細地介紹過，在此不再贅述，讓我們來看看與石機相比膽機的優缺點：
    膽機的聽音效果之所以使人感到溫暖、醇厚，主要取決於電子管器件本身的優點：
    １．電子管是一種工作在高電壓小電流狀態的電子器件，其輸入阻抗較電晶體大得多，和多種信號源都能達到較佳的阻抗匹配，聲音較為舒展自然；由於工作在數百伏的高壓下，用它製作的放大器具有電壓動態範圍大，不易產生削波失真，聲場延伸性好的特點。
    ２．電子管承受超載能力強，即使在使用中不慎輸入極強的信號，也不易瞬間擊穿短路而損壞電子管，只要週邊電路不損壞，其工作狀態會自動恢復；在輸出過大的情況下，電子管產生的失真遞增較緩慢，在聽覺上不易察覺，使聲場表現不會生硬刺耳，比較細膩溫和；
    另外，相同型號和批號的電子管的特性曲線和參數的一致性較好，即使發生損壞，互換也非常方便。
    ３．電子管在正常工作狀態時溫度特性很穩定，因此其放大電路也遠比電晶體電路簡單，符合簡潔至上的原則，一些經典膽機電路均採用人工搭棚製作，現代優質的阻容器件加上名膽的獨特音色，使得這類膽機具有難以抗拒的魅力。
    ４．由於膽機通過輸出變壓器和揚聲器相連，輸出變壓器可以看成一個電感線圈，在輸出變壓器阻抗端選擇正確時，和喇叭的音圈（也等效為一個電感線圈）容易 達到較佳的信號耦合，即使小口徑的喇叭也能得到較豐滿的聲音，因此，一些效率很低電晶體機難以驅動的小型書架箱用膽機推動卻十分靚聲。
    電子管的這些優點，就是目前膽機在現代音響圈“重出江湖”的原因。不論是國內還是國外的膽機廠家都充分利用電子管的這些長處，推出各種檔次的膽機來滿足發燒友們對靚聲的追求。
    雖然電子管具有上述優點，但膽機的市場從目前來看是不容樂觀的，這是因為電子管的缺點也十分明顯，主要有以下幾點：
    １．電子管電路工作時需要多種電源(如燈絲電源、簾柵極電源和陽極電源等)，耗電量大(單燈絲加熱耗電就達數瓦至數個瓦)，供電電路複雜，產生的干擾不易完全消除，效率和信噪比較電晶體機低。
    ２．電子管的壽命受陰極材料的限制，一般累計使用幾千小時後就漸慚 開始趨向老化失效，比具有數萬小時壽命的電晶體要短得多。目前電子管的生產廠家正在迅速減少，不少型號的電子管已因停產而發生短缺，現有的一些有名的靚聲 電子管也大多是六七十年代的庫存品，從電子工業的發展來看，電子管退出市場只是遲早的事，那麼這些音響膽管的價格隨著數量的減少會逐步上升，因此膽機的換 管將付出越來越昂貴的代價。
    ３．由於電子管器件的結構特點，膽機中電子管的體積比電晶體大得多，使用中散發熱量大，除風冷外無法採用其他散熱措施，必須有足夠的散熱空間才能保證其工作安全，使得電子管在小型音響設備中（如隨身聽）毫無用武之地，使用領域大受限制。
    ４．電子管使用時採用接插式管座，玻璃外殼承受機械振動的能力比電晶體差，使用中管座溫度很高，時間一長管腳與管座間易氧化產生接觸不良，不適合在戶外移動環境中使用，更無法滿足流動性大的專業音響系統的要求。
    ５． 膽機必須通過輸出變壓器才能驅動揚聲器。而決定音質的輸出變壓器無論選材如何優質、製作工藝如何考究、精湛，都無法避免分佈電容與漏感分量的存在，產生相 位失真；輸出變壓器作為感性元件，對不同頻率的信號傳輸具有不同的感抗，對高頻的瞬態回應不如電晶體機，因此膽機的聲場解析力不如電晶體功放，顯得較為圓 滑。
    ６．由於膽機使用的變壓器除電源變壓器外，還有輸出變壓器，使得膽機的重量十分可觀，功率較大的膽機可重達數十公斤，搬動非常困難，在運輸過程中容易摔壞；由於在生產上採用人工搭棚工藝，膽機的生產效率是相當低的，使得製作成本高居不下。
    ７．膽機的設計思路突出在簡潔靚聲方面，除了一些極品膽機外，大多數膽機在功能和操作性方面明顯不如電晶體機，如：遙控、監聽、音調調節等等，在ＡＶ領域中，純膽系統幾乎是不可能的事情，因為電子管無法象電晶體一樣做成積體電路。
    以上所述可以說是電子管的無法彌補的嚴重缺陷和不足，它不僅制約了電子管在音響電路中進一步發展和完善，也使人對膽機的未來深感憂慮。現代電子工業的發展，大型積體電路的廣泛應用，使得電子管的缺點顯得更加無法容忍，在眾多的電子領域，電子管已漸漸被遺忘

VR2GY

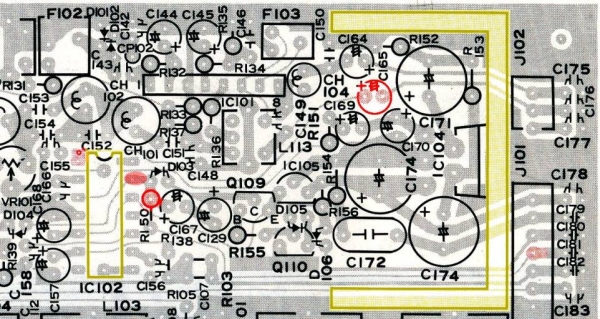

石機低音炮設計製作班

膽機與石機，長期以來都成為廣大 HiFi 音響愛好者的熱門追逐目標，由於兩者各有特色及迷人之處，因此，在發燒音響友中互有擁躉。而在本地 HiFi 園地中，膽機的信息已經豐富，唯獨石機晶體管則少有介紹。

基於石機特性、體積和電源等因素，特別適合做低音炮系統及汽車或移動操作。現在，特別向大家介紹其中之設計及製作詳情。

為了保持成功率，節省成本，將會借出所需材料供大家實習（需付實習材料），而更重要的喇叭系統＜15吋＞亦提供來做測試。
學習程度        -
課程        全期 12 課，每課 2 小時
研究費用        全期港幣 720 元，會員港幣 650 元
講義費用        -
材料費用        1. 3-5W 超低音 石機功放 $120元﹝可隨意參加﹞
                2. 25W 石機功放(提供分音系統喇叭測試) $80元﹝可隨意參加﹞
                3. 120W 大功率 (有源低音炮喇叭) $120元﹝可隨意參加﹞
開課日期        2009 年 10 月 8 日
上課時間        逢星期四下午 7 時 30 分至下午 9 時 30 分

備　　注： 需自備焊接工具

重要提示：2. 項是�1. 項之後續功放實習 ; 将
����������3. 項是 1. + 2. 項之後續功放實習
申請辦法

下載課程報名表（Adobe Acrobat 格式）

申請入組手續請在 2009 年 9 月 30 日前辦妥。非會員，且未滿 18 歲的現職學生的報名人仕，憑有效學生證可享有優惠。

VR2GY

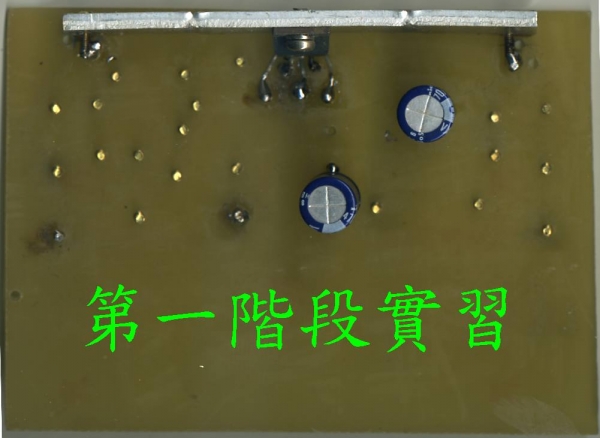

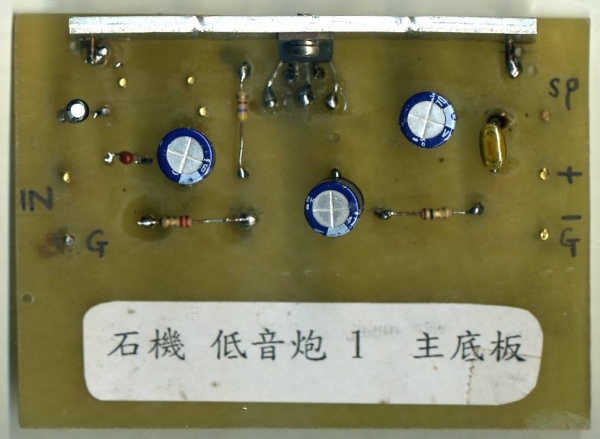

第一階段實習

VR2GY

音箱的分類


    自 揚聲器發明以來，人們一直在為它的頻率範圍向兩端延伸而努力，高頻上端現在應用小口徑輕質振膜等手段而得到了較好的解決，但低頻下端的重放仍需借助於笨重 的箱腔。在低頻端重放聲的聲壓級與揚聲器振膜所能推動的空氣量有關，體積流速度是振膜輻射速度與面積的乘積，所以較小的振膜如有較長的運動距離————沖 程，同樣可得到大錐盆一樣的低頻聲壓級，發出深沉有力的低音。為獲得最佳低音性能，對低頻揚聲器需要借助一個箱體才能正常工作。音箱的外型五花八門，常見 的大多是長方形，對箱體結構主要有閉箱、反射箱、傳輸線、無源輻射器、耦合腔和號筒等幾類。
    密 閉式音箱（Closed Enclosure）是結構最簡單的揚聲器系統，1923年Frederick提出，由揚聲器單元裝在一個全密封箱體內構成，它能將揚聲器的前向輻射聲波 和後向輻射聲波完全隔離，但由於密閉式箱體的存在，增加了揚聲器運動品質產生共振的剛性，使揚聲器的最低共振頻率上升。密閉式音箱的聲色有些深沉，但低音 分析力好，使用普通硬折環揚聲器時，為了得到滿意的低音重放，需要採用容積大的大型箱體，新式的密閉音箱利用封閉在箱體中的壓縮空氣品質的彈性作用，儘管 揚聲器裝在較小的箱體中，錐盆後面的氣墊會對錐盆施加反驅動力，所以這種小型密閉音箱也稱氣墊式音箱。
    低 音反射式音箱（Bass-Reflex Enclosure）也稱倒相式音箱（Acoustical Phase Inverter），1930年Thuras發明，在它的負載中有一個出聲口開孔在箱體一個面板上，開孔位置和形狀有多種，但大多數在孔內還裝有聲導管。 箱體的內容積和聲導管孔的關係，根據亥姆霍茲共振原理，在某特定頻率產生共振，稱***振頻率。揚聲器後向輻射的聲波經導管倒相後，由出聲口輻射到前方， 與揚聲器前向輻射聲波進行同相疊加，它能提供比密閉式音箱更寬的帶寬，具有更高的靈敏度，較小的失真，理想狀態下，低頻重放頻率的下限可比揚聲器共振頻率 低20%之多。這種音箱用較小箱體就能重放出豐富的低音，是目前應用最為廣泛的類型。
    聲阻式音箱（Acoustic resistance Enclosure）實質上是一種倒相式音箱的變形，它以吸聲材料或結構填充在出聲口導管內，作為半密閉箱控制倒相作用，使之緩衝，以降低***振頻率來展寬低音重放頻段。
    傳 輸線式音箱（Labyrinth Enclosure）是以古典電氣理論的傳輸線命名的，在揚聲器背後設有用吸聲性壁板做成的聲導管，其長度是所需提升低頻聲音波長的四分之一或八分之一。 理論上它衰減由錐盆後面來的聲波，防止其反射到開口端而影響低音揚聲器的聲輻射。但實際上傳輸線式音箱具有輕度阻尼和調諧作用，增加了揚聲器在共振頻率附 近或以下的聲輸出，並在增強低音輸出的同時減小衝程量。通常這種音箱的聲導管大多折疊呈迷宮狀，所以也稱迷宮式或曲徑式。
    無 源輻射式音箱（Drone Cone Enclosure）是低音反射式音箱的分支，又稱空紙盆式音箱。是1954年美國Olson及Preston發表，它的開孔出聲口由一個沒有磁路和音圈 的空紙盆（無源錐盆）取代，無源錐盆振動產生的輻射聲與揚聲器前向輻射聲處於同相工作狀態，利用箱體內空氣和無源錐盆支撐元件共同構成的複合聲順和無源錐 盆品質形成諧振，增強低音。這種音箱的主要優點是避免了反射出聲孔產生的不穩定的聲音，即使容積不大也能獲得良好聲輻射效果，所以靈敏度高，可有效減小揚 聲器工作幅度，駐波影響小，聲音清晰透明。
    耦合腔式音箱是介於密閉式和 低音反射式間的一種箱體結構，1953年美國Henry Lang發表，它的輸出由錐盆一邊所驅動的出聲孔輸出，錐盆另一邊則與一閉箱耦合。這種音箱的優點為低頻時揚聲器所推動的空氣量大大增加，由於耦合腔是個 調諧系統，在錐盆運動受限制時，出聲口輸出不超過單獨錐盆的聲輸出，展闊了低頻重放範圍，所以失真減小，承受功率增大。1969年日本Lo-D的河島幸彥 發表的A•S•W（Acoustic Super Woofer）音箱就是一種耦合腔式音箱，適於用小口徑長衝程揚聲器不失真重放低音。
    號 筒式音箱（Horn type Enclosure）對家用型來講，多採用折疊號筒（Folded Horn）形式，它的號筒喇叭口在口部與較大空氣負載耦合，驅動端直徑很小，這種音箱的背面是全密封，箱腔內的壓力都多至揚聲器錐盆的背面上。為保錐盆前 後壓力保持平衡，倒相號筒裝置於揚聲器前面。折疊號筒音箱是倒相式音箱的派生，其音響效果優於密閉式音箱和一般低音反射式音箱。
