數字廣播—從 DAB到DMB

VR2GY

數字廣播—從 DAB到DMB
數字廣播—從 DAB到DMB
數位音頻廣播（DAB）是1990年代興起的新一代廣播技術。1995年9月27日，英國BBC 的5套節目開始通過DAB廣播，是世界上第一個對全國進行DAB廣播的廣播公司。DAB在歐洲迅速發展。美國從1997年開始進行DAB廣播
　　我國在DAB領域一直處於領先水準。廣東佛山先導網由原廣電部與歐共體合作共同組建，是中國的第一個DAB先導網。其單頻網(SFN〉主要由三 個發射台組成，分別位於佛山廣播電視塔、廣州廣播電視塔、中山五桂山。該網於1996年12月15日開始試播，並進行初步測試，是亞洲第一個DAB先導 網。1999年10月佛山中心台又成功地進行了數位多媒體廣播(DMB)的試驗。2001年九運會召開期間，DAB又被成功地用於即時轉播比賽畫面，提供 移動接收，使體育迷、參會記者在往返十幾個城市的途中都能收看到各地比賽的實況。
　　1997年，廣電總局與德國電信簽署共同建立北京一廊坊一天津DAB先導網協議，京津塘先導網正式啟動。該先導網的中心總控站設在北京，北京、廊坊、 天津各設發射機一部。三個發射站的發射台址為北京廣播電視塔、天津廣播電視塔、廊坊廣播電視塔，覆蓋區域為北京市區、天津市區、京津塘高速公路。DAB節 目複用信號經廣電總局網路中心的光纜網路，由北京分配給廊坊和天津。前端中心站的6個DAB編碼器的數位壓縮音頻信號分別送入DAB信號複用器,複用後的 DAB信號輸出介面為G703介面,通過二分支,一路送給北京的發射機,另一路送給SDH光纖網前端,經複用傳輸給廊坊和天津發射站。三點的發射機由 GPS提供信號基準進行同步。發送頻率為VHF III波段的211.648MHz，功率為500W。先導網所使用的發射機為R/S公司研製的新一代用於DAB波段III的地面聲音廣播發射機。項目完成 了北京、廊坊、天津三個發射站的發射機的調試和三個發射站之間的時延調試,實現了三台發射機同步工作。該系統於2000年6月18日正式開通。
　　北京人民廣播電臺數字廣播節目於2005年4月18日開始試播，由北京音樂廣播製作的“世界音樂”節目首先亮相。北京電臺也由此成為我國長江以 北區域首家開播數位廣播節目的電臺。2007年1月1日起，北京人民廣播電臺兩套全新的廣播節目——懷舊金曲廣播和歡樂時光廣播開播。通過具有DAB移動 多媒體廣播接收功能的收音機、手機、MP3、MP4等接收終端，聽眾不僅可以欣賞到類型化、個性化的節目內容，還可以享受到CD般的純美音質。
　　我國香港特別行政區和臺灣省已經開始DAB廣播。
　　在DAB基礎上進行多媒體服務，可以使傳統廣播在播送高品質的聲音以外，還可以同時傳遞文字、圖像、圖片、資料等，促使DAB向DMB飛躍。韓國在數 字廣播方面的實踐，使DAB的命運發生了變化，DMB（數位多媒體廣播）發展為新的行業標準和更具活力的運營形式。加拿大廣播公司的負責人表示，DAB不 適於在國土廣大的國家發展，其成本過於昂貴。指望DAB取代現有的AM和FM廣播是根本不可能的事。我國起初支持ABU，只主張DAB作為唯一的數字廣播 標準，現在已經變化。DMB才是更現實、更有生命力的數字廣播方向。目前，我國有廣東粵廣數字廣播公司和北京悅龍數字廣播公司兩個專門的數字廣播運營實 體，佛山的數字廣播已經改稱DMB，北京的數字廣播名字還是DAB，但是已定位於 DMB。與其他國家和地區相比，與技術的飛速進步相比，我國的DMB建設步伐過於緩慢。
　　DMB頻率塊劃分
Band III
5A 174.928 MHz
5B 176.640 MHz
5C 178.352 MHz
5D 180.064 MHz
6A 181.936 MHz
6B 183.648 MHz
6C 185.360 MHz
6D 187.072 MHz
7A 188.928 MHz
7B 190.640 MHz
7C 192.352 MHz
7D 194.064 MHz
8A 195.936 MHz
8B 197.648 MHz
8C 199.360 MHz
8D 201.072 MHz
9A 202.928 MHz
9B 204.640 MHz
9C 206.352 MHz
9D 208.064 MHz
10A 209.936 MHz
10B 211.648 MHz
10C 213.360 MHz
10D 215.072 MHz
11A 216.928 MHz
11B 218.640 MHz
11C 220.352 MHz
11D 222.064 MHz
12A 223.936 MHz
12B 225.648 MHz
12C 227.360 MHz
12D 229.072 MHz
13A 230.784 MHz
13B 232.496 MHz
13C 234.208 MHz
13D 235.776 MHz
13E 237.488 MHz
13F 239.200 MHz
L-band T-DAB S-DAB
LA 1452.960 MHz
LB 1454.672 MHz
LC 1456.384 MHz
LD 1458.096 MHz
LE 1459.808 MHz
LF 1461.520 MHz
LG 1463.232 MHz
LH 1464.944 MHz
LI 1466.656 MHz
LJ 1468.368 MHz
LK 1470.080 MHz
LL 1471.792 MHz
LM 1473.504 MHz
LN 1475.216 MHz
LO 1476.928 MHz
LP 1478.640 MHz
LQ 1480.352 MHz
LR 1482.064 MHz
LS 1483.776 MHz
LT 1485.488 MHz
LU 1487.200 MHz
LV 1488.912 MHz
LW 1490.624 MHz
Canada
1 1452.816 MHz
2 1454.560 MHz
3 1456.304 MHz
4 1458.048 MHz
5 1459.792 MHz
6 1461.536 MHz
7 1463.280 MHz
8 1465.024 MHz
9 1466.768 MHz
10 1468.512 MHz
11 1470.256 MHz
12 1472.000 MHz
13 1473.744 MHz
14 1475.488 MHz
15 1477.232 MHz
16 1478.976 MHz
17 1480.720 MHz
18 1482.464 MHz
19 1484.208 MHz
20 1485.952 MHz
21 1487.696 MHz
22 1489.440 MHz
23 1491.184 MHz

VR2GY

“DAB”的特色
“DAB”的特色
    DAB採用先進的數位技術─正交分頻多工技術 (OFDM)，能以極低的資料傳輸率及失真下傳送CD品質之身歷聲節目，除可解決傳統模擬廣播接收不良及干擾問題外，更能進一步提供無障礙接收之資料服 務。以Eureka-147為例，頻率可視節目內容需求將頻寬切割成多組聲音信號及附加資料壓縮資料，經多工處理，再透過OFDM（ Orthogonal Frequency Division Multiplexing）調變，可於1.5MHz的頻寬內傳送。Eureka-147最大的特色則是， 利用保護頻帶（Guardband）及交錯碼（Interleave）方式，避免多重路徑及都普勒效應所引起的選擇性衰落及 碼間干擾（Intersymbol Interference），僅使用一個頻率便可達到全區涵蓋，也就是所謂的單頻網路（Single Frequency Network；SFN），即使用多個發射站在同一頻道同時廣播相同節目，達到全區涵蓋目的，而不會產生同頻干擾。
    DAB與傳統廣播之差異：DAB與傳統廣播(FM、AM)最大的差異，除了DAB具有CD音質的傳輸品質及技術外，DAB還具有接收多媒體信 息，包括文字、資料、圖片、影像，甚至即時資訊的更新。故DAB的應用並不僅局限於音訊的傳輸(Audio Broadcast)服務，更重要的是資料資訊影音服務(Data Broadcasting)服務，因此許多學者專將將DAB稱為Digital Broadcasting。
現有的AM、FM廣播，在收聽過程中會遇到以下的問題：
1． 聲音品質差；
2． 易受信號干擾；
3． 快速移動時接收效果差；
4． 無法提供多媒體廣播和數位資訊服務。
和FM、AM相比，數字廣播具有以下幾個優勢：
1． 音質純淨，可與CD媲美；
2． 抗干擾能力強，收聽效果好；
3． 適合於固定、便攜和移動收聽，快速移動時接收效果好；
4． 除了音頻節目，還可以提供數位多媒體廣播和資料服務。
除此之外，數位廣播還有發射功率低、發射帶寬使用充分等優點
突出的優點有：

優點一：節約頻率資源。
    眾所周知，每個國家的頻率資源都是很寶貴的，也是非常有限的。就以廣播電視系統來說，一個電視臺或電臺佔用了某頻率段，附近的電視臺或電臺就不能 再使用這個頻率段。否則就會相互干擾。現在省、市和縣都有電臺和電視臺，需要的頻率資源就比較多。如果採用DAB，情況就大不一樣。因為當你使用DAB播 同一節目時，各個發射台都可使用同一頻率段而不會相互干擾。以已建好的廣東DAB先導網為例，廣州、佛山和中山三個發射站使用的都是同一頻率段，就覆蓋了 珠江三角洲及港澳部分地區近1500萬人口。而且還可以繼續使用這頻率段，不斷擴大覆蓋區。這樣就可以節約很多寶貴的頻率資源。
優點二：為廣大人民群眾提供優質多媒體廣播服務。
    在數位音頻廣播DAB的基礎上，經過一定的技術改進，便成了數位多媒體廣播（DMB）。DMB完全打破了傳統類比廣播的模式，它既能播出優質的聲 音節目，也能播出圖像節目和資料。
目前廣東數位多媒體廣播(DMB)可以提供的服務有：
1、PAD（聲音伴隨資料）業務：可在播放音樂節目的同時，以文字或靜止圖片的形式向聽眾提供與節目相關的背景資料、內容解說等。
2、NPAD（非聲音伴隨資料）業務：可在播放聲音節目的同時，傳輸與聲音節目無關的文字、靜止圖片或資料資訊。
3、公共及專業資訊業務，例如交通引導、電子地圖、股市行情、Internet下載等；
4、移動電視：可在高速行駛的車輛中接收到即時的電視節目。
優點三：能夠移動接收。
    現在使用的調頻和類比電視，如果在移動中接收信號，所收到的信號會受到很大的損傷。例如你在汽車上收看電視臺的電視節目，汽車一開動，電視圖像就 會出現許多干擾條紋，使你根本看不清電視圖像。如果使用DAB，就算在時速幾百公里的高速列車上，你也能收看到清晰穩定的電視圖像。
    但是到此為止，除了可以接收DAB數位廣播節目，還 可以接收DMB的數位電視節目，今後還要大力發展多媒體影像資料的傳輸，開始向提供包括音頻、視頻、資料等多媒體服務方向(DMB — Digital Multimedia Broadcasting)發展。
    不過，公車，公共場所的數位電視屬於DVB技術， 是數位視頻廣播Digital Video Broadcasting的縮寫，不同於DMB。北京現在使用的是地面無線(DVB-T)DVB技術。
由上例可知，DAB數位廣播將朝向DMB數位多媒體廣播的技術方向已然確立。而DAB數位廣播相較於數位電視，具有較高移動接收能力、較低耗電量 及較能小型化之特性，這種技術已經進入手機、PDA、車機等行動裝置產品中；而於行動中擷取多媒體資訊的市場應用方向也已漸成形。在技術與市場應用都朝向 同一個方向－數位多媒體廣播時，時勢潮流已然是不可阻擋的。

VR2GY

“DAB”的發展
    數位音訊廣播起源於德國，1980年德國開始發展 DAB數位廣播技術，並于1985年於慕尼克進行相關性實驗。到了1987年以德國、英國、法國、荷蘭、丹麥等國所組成的EUREKA聯盟，共同制定了 DAB的規格，稱為Eureka-147。因此，歐洲各國在DAB的發展上可說居於承先啟後的地位，例如1990年，加拿大在渥太華試播Eureka- 147數字廣播；並展示于車上接收數位廣播的音樂效果。同年，加拿大更進而於多倫多至Barrie之間(83公里)以1468.75MHz單頻網路試播 DAB數位廣播。瑞典在1992年試播、法國、挪威、芬蘭等在1994年試播。1995年2月歐洲電信標準組織(ETSI)制訂完成「數位音訊廣播系統標 准」，自此標準頒佈之後，隨即見到歐洲各國開播DAB服務。但真正將DAB帶入資料廣播新紀元﹝Age of Digital Radio﹞，則屬於1995年9月27日同時提供正式DAB服務的英國BBC電臺與瑞典SR電臺。根據EuroDab Forum的估計，1997年歐洲有超過一億人口收聽DAB。而1990年4月在美國亞特蘭大舉行的NAB (NATIONAL ASSOCITATION OF BROADCASTERS)年會中，EBU (European Broadcasting Union)正式發表Eureka-147 的數位音訊廣播系統，也引爆了廣播傳輸技術的大戰，令美國廣播業界產生相當大的震撼，隨即在同年8月規劃出新的DAB規格--InBand。時至今 日，DAB在美國也逐漸成為廣播新主流。
    英國應該是目前DAB發展最快速的國家，全英國約有 三百家全國或地方電臺提供數位化的節目及資訊，服務涵蓋全英國80%,截止到2004年底，英國市場已售出總共127.2萬台DAB接收機。德國目前已超 過150家電臺提供DAB服務，服務範圍約涵蓋德國境內70%。臺灣目前共有8個實驗台系統頻率播送訊號，而由臺北愛樂、亞洲電臺、台中全國、高雄大眾… 等電臺聯合組成優越傳信公司，取得北、中、南三區的10C頻段實驗執照，正全力為推展臺灣DAB的普及化及應用而努力。丹麥在 2003 - 2004 年度的增長率為 525%，同期，比利時的增長率也達到了400%......
    我國 DAB事業簡歷：
    1993年10月13日，根據我國廣播電視事業發展的需要，原國家廣播電影電視部向國家科委報送了“關於報送ＤＡＢ立項申請報告”，經國家科委批 准同意立項。
1994年3--6月，廣電部牽頭會同電子部組織有關單位人員分別于編制了“ＤＡＢ科技產業工程可行性研究報告”；1995年3月--1996年3月編制 了“數位音頻廣播（ＤＡＢ）重大科技產業工程項目實施方案”。至此，數位音頻廣播（ＤＡＢ）重大科技產業工程項目在我國正式拉開帷幕。
    1996年12月15日按照“數位音頻廣播（ＤＡＢ）重大科技產業工程項目實施方案”，廣東省實現了佛山、廣州兩台聯網啟播，並順利召開了國際 ＤＡＢ研討會。
    1997年7月11日，廣東ＤＡＢ先導網中山五桂山發射台建成，廣州、佛山和中山三台正式聯網試播。
    1999年，廣東DAB先導網繼續與歐共體合作，開展數位多媒體業務廣播（DMB）試驗。
    2000年，在佛山召開了廣東數位多媒體廣播（DMB）國際研討會，在會上展示了移動電視、股市資訊、交通引導以及互聯網下載等數位多媒體業務， 受到與會者的好評。
2000年10月，（廣東DAB/SFN）試驗試播台專案通過了由國家科技部、廣電總局組織的鑒定驗收。
    2005年3月22日，廣東電臺兩套DAB音頻節目通過DMB網路正式向廣大聽眾播出。
    2005年4月18日，北京電臺總投資8000萬元搞的DAB數字廣播專案開始試播。
    2005年6月30日，鄭州DMB工程獲得成功。包括建立前端編解碼系統、發射機安裝調試及終端接收機安裝等一攬子工程順利竣工，于當天成功試 播。信號接收穩定，畫面清晰流暢，伴音悅耳。
    2007年1月1日北京的DAB數字廣播正式開始播出。後來又開通了DMB數字電視節目，現在，四個頻道十幾套數字廣播和電視節目給北京六環路以 內（包括昌平、順義等遠郊區縣）的1200萬廣播聽眾帶來全新的聽覺享受。北京由此也成為國內長江以北區域首家開播數位廣播和數位電視節目的地區。
    有關數位廣播技術的研究和開發我國已進行了十幾年， 目前以數位廣播技術為核心的產業鏈已經逐步形成。十年後AM、FM調幅調頻廣播將逐步被強制淘汰。全新感受的多媒體廣播正在興起。
目前，數位廣播 技術不僅在歐美發達國家，以及亞洲的韓國、新加坡等國家和中國臺灣地區發展迅速，而且已突破了原有只傳輸聲音節目的局限，開始向提供包括音頻、視頻、資料 等多媒體服務方向(DMB — Digital Multimedia Broadcasting)發展，接收設備也不僅僅局限於數位收音機，像筆記本電腦、掌上電腦、手機等等移動設備都可以接收到通過數位廣播傳輸的多媒體節 目。在全世界範圍內，已經有超過40個國家和地區的3.3億人可以收聽到600多套數字音頻廣播（DAB）節目。

VR2WAP

3# VR2GY

香港能夠收聽到真正的數碼聲音廣播

VR2WAP

4# VR2WAP

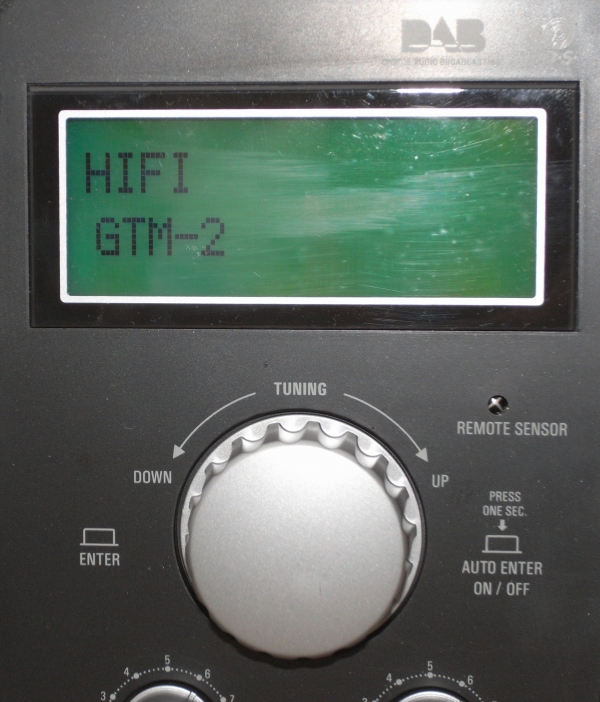

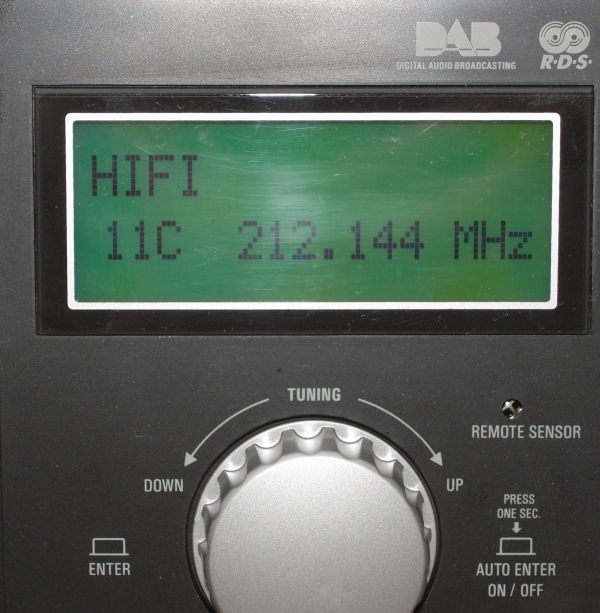

廣東電台DAB-HIFI 頻道

VR2WAP

5# VR2WAP

VR2WAP

6# VR2WAP

VR2WAP

7# VR2WAP

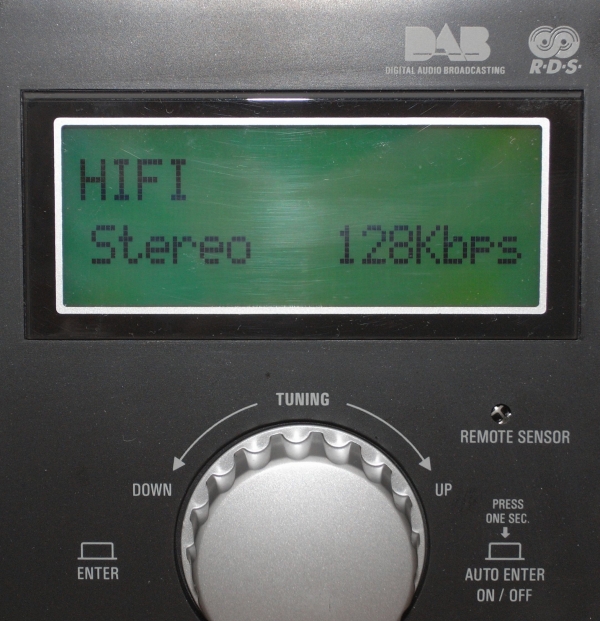

有 128Kbps 和 Stereo 的效果，但可惜這台收音機祗有一個喇叭

VR2WAP

8# VR2WAP

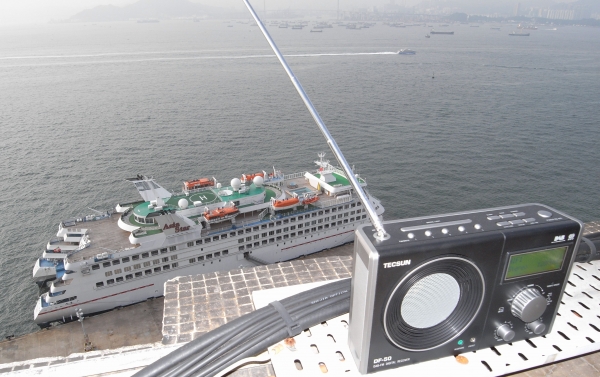

接收位置在港島西區，全無遮擋，天線要指向北方

VR2WAP

9# VR2WAP

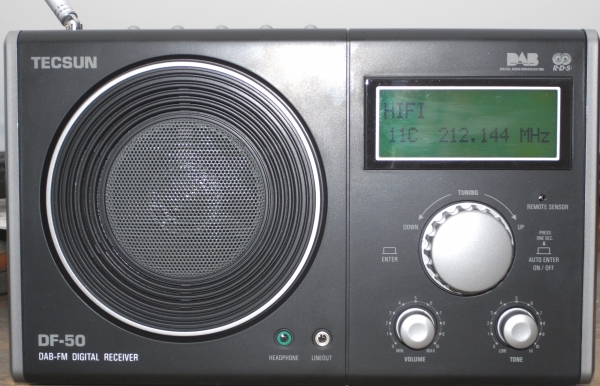

這台收音機除咗可以收聽DAB廣播之外，還可以收聽傳統的FM調頻廣播，我與同事一起試聽，都有相同的感覺；FM的音質夠清楚，但沒有層次感，同一台收音機在接收DAB廣播樂曲時，伴奏樂器的層次感和人聲有聽CD的感覺，非常理想。
唯一的缺憾就是接收地點與電台相距較遠，電台可能是廣東電台在深圳的轉發站，信號很弱，不能放在室內收聽，如果有一條好的天線便滿足了。
當日在德生廠，好多會友都買一部，總數不少于10部，不知其他友好的收聽效如何呢？
