MC 2833 --CW+FM- 發射機

VR2GY

MC  2833   --CW+FM- 發射機

VR2GY

1

VR2GY

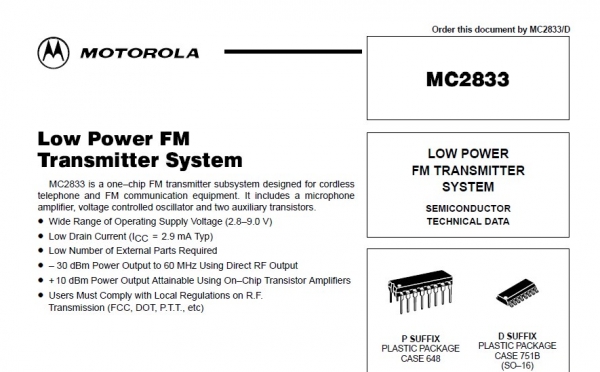

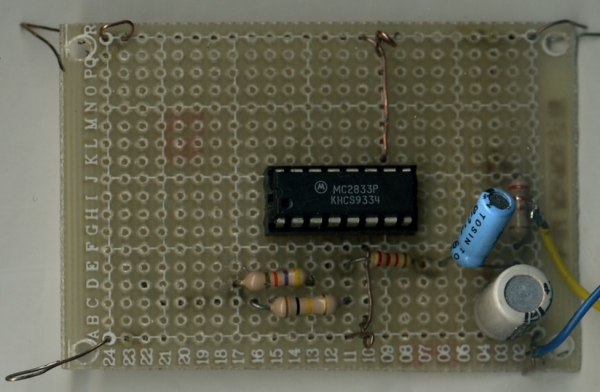

單片集成調頻發射晶片MC2833
MC2833是ＭＯＴＯＲＯＬＡ公司推出的單片調頻發射積體電路。可構成發射極高頻率的功率放大器。
它由話筒放大器、可變電抗器、射頻振盪器、輸出 緩衝器以及兩個輔助電晶體構成。
此晶片可應用於無繩電話和ＦＭ通信設備中。
ＭＣ２８３３採用１６腳雙列直插式封裝，其主要 參數為：
工作電壓２．８∼９Ｖ，
靜態電流２．９ｍＡ；
工作溫度－３０∼＋７５℃；
工作頻率小於６０ＭＨｚ。
附加電晶體的主要參數 為：Ｖ CBO＝４５Ｖ，
Ｖ CEO＝１５Ｖ，
Ｖ EBO＝６．２Ｖ，
Ｈfe＝１５０，
ｆT＝５００ＭＨｚ。

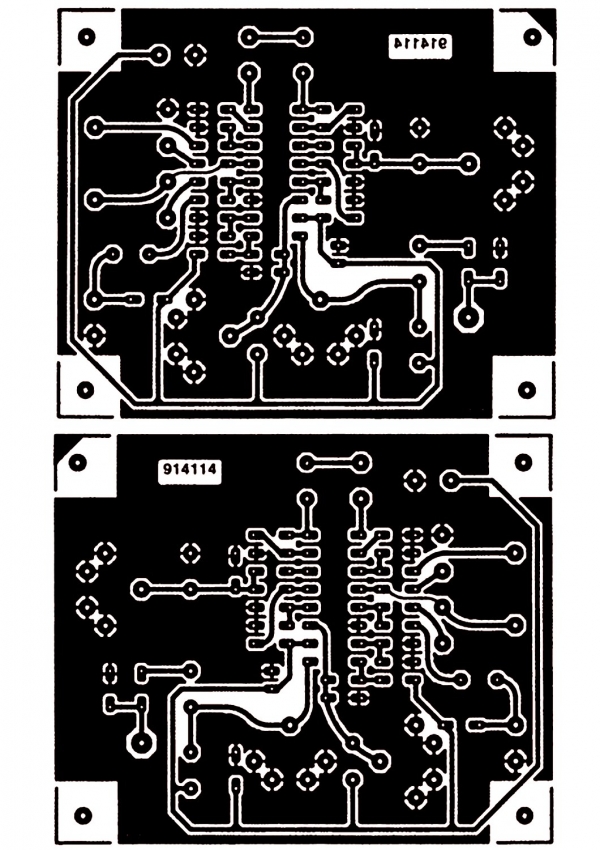

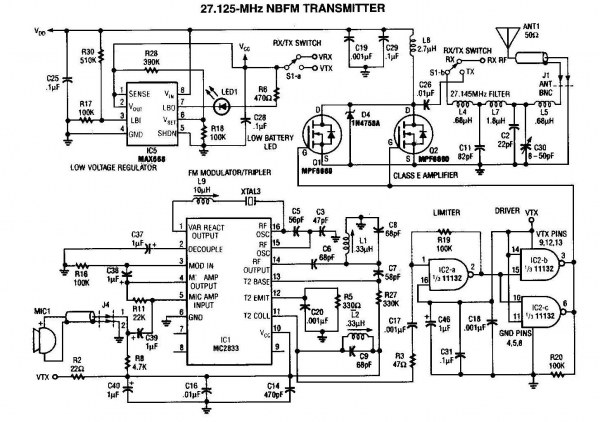

VR2GY

1

VR2GY

1

VR2GY

1

VR2GY

1. 先測試 af 部份

VR2GY

1. 先測試 af 部份

VR2GY

什麼是“咪頭”？其結構原理是什麼？
    一、咪頭的定義
    咪頭又名麥克風，話筒，駐極體傳聲器，咪膽等。是一個聲-電轉換器件，是和喇叭正好相反的一個器件（電→聲）。是聲音設備的兩個終端，咪頭是輸入，喇叭是輸出。
　　二、咪頭的分類：
　　1、從工作原理上分：
　　炭精粒式
　　電磁式
　　電容式
　　駐極體電容式（以下介紹以駐極體式為主）
　　壓電晶體式，壓電陶瓷式
　　二氧化矽式等
　　2、從尺寸大小分,駐極體式又可分為若干種.
　　Φ9.7系列產品 Φ8系列產品 Φ6系列產品
　　Φ4.5系列產品 Φ4系列產品 Φ3系列產品
　　每個系列中又有不同的高度
　　3、從咪頭的方向性，可分為全向，單向，雙向（又稱為消噪式）
　　4、從極化方式上分，振膜式,背極式,前極式
　　從結構上分又可以分為柵極點焊式,柵極壓接式,極環連接式等
　　5、從對外連接方式分
　　普通焊點式：L型
　　帶PIN腳式：P型
　　同心圓式： S型
　　三、駐極體傳聲器的結構
　　以全向MIC,振膜式極環連接式為例
　　1、防塵網：
　　保護咪頭，防止灰塵落到振膜上，防止外部物體刺破振膜，還有短時間的防水作用。
　　2、外殼：
　　整個咪頭的支撐件，其他件封裝在外殼之中，是傳聲器的接地點，還可以起到電磁遮罩的作用。
　　3、振膜：是一個聲-電轉換的主要零件，是一個繃緊的特氟窿塑膠薄膜粘在一個金屬薄圓環上,薄膜與金屬環接觸的一面鍍有一層很薄的金屬層,薄膜可以充有電荷，也是組成一個可變電容的一個電極板，而且是可以振動的極板。
　　4、墊片：
　　支撐電容兩極板之間的距離，留有間隙，為振膜振動提供一個空間，從而改變電容量。
　　5、背極板：
　　電容的另一個電極，並且連接到了FET（場效應管）的G（柵）極上。
　　6、銅環：
　　連接極板與FET（場效應管）的G（柵）極，並且起到支撐作用。
　　7、腔體：
　　固定極板和極環，從而防止極板和極環對外殼短路（FET（場效應管）的S（源極），G（柵）極短路）。
　　8、PCB組件：
　　裝有FET，電容等器件，同時也起到固定其他件的作用。
　　9、PIN：有的傳聲器在PCB上帶有PIN（腳），可以通過PIN與其他PCB焊接在一起，起連接另外前極式，背極式在結構上也略有不同。
　　四、咪頭的電原理圖：
　　FET(場效應管)MIC的主要器件，起到阻抗變換或放大的作用，
　　C;是一個可以通過膜片震動而改變電容量的電容，聲電轉換的主要部件。
　　C1,C2是為了防止射頻干擾而設置的，可以分別對兩個射頻頻段的干擾起到抑制作用。
　　RL:負載電阻，它的大小決定靈敏度的高低。
　　VS:工作電壓，MIC提供工作電壓
　　:CO:隔直電容，信號輸出端.

VR2GY

駐極體電容式傳聲器的介紹
     電容式麥克風有兩塊金屬極板，其中一塊表面塗有駐極體薄膜（多數為聚全氟乙丙烯）並將其接地，另一極板接在場效應電晶體的柵極上，柵極與源極之間接有一個 二極體，如圖2-4所示。當駐極體膜片本身帶有電荷，表面電荷地電量為Q，板極間地電容量為C，則在極頭上產生地電壓U=Q/C，當受到振動或受到氣流地 摩擦時，由於振動使兩極板間的距離改變，即電容C改變，而電量Q不變，就會引起電壓的變化，電壓變化的大小，反映了外界聲壓的強弱，這種電壓變化頻率反映 了外界聲音的頻率，這就是駐極體傳聲器地工作原理。
    電容式麥克風的膜片多採用聚全氟乙丙烯，其濕度性能好，產生的表面電荷多，受濕度影響小。由於這種傳聲器也是電容式結構，信號內阻很大，為了將聲音產生的電壓信號引出來並加以放大，其輸出端也必須使用場效應電晶體。
    1、能將聲音直接轉換成電能訊號的最佳設計原理：
    電容式麥克風是利用導體間的電容充放電原理，以超薄的金屬或鍍金的塑膠薄膜為振動膜感應音壓，以改變導體間的靜電壓直接轉換成電能訊號，經由電子電路耦合獲得實用的輸出阻抗及靈敏度設計而成。
    2、能展現“原音重現”的特性：
    音響專家以追求“原音重現”為音響的最高境界！從麥克風的基本設計原理分析，不難發現電容式麥克風不僅靠精密的機構製造技術，而且結合複雜的電子電路，能直接將聲音轉換成電能訊號，先天上就具有極優越的特性，所以成為追求『原音重現』者的最佳選擇。
    動圈式麥克風的振動膜負載了比本身重達幾百倍以上的音圈
    電容式麥克風的振動膜沒有任何負載
    3、具有極為寬廣的頻率回應：
    振動膜是麥克風感應聲音及轉換為電能訊號的主要元件。振動膜的材質及機構設計，是決定麥克風音質的各項特性。由於電容式麥克風的振動膜可以採用極輕薄的材 料製成，而且感應的音壓，直接轉換成音頻訊號，所以頻率回應低音可以延伸到10Hz以下的超低頻，高音可以輕易的達到數十KHz的超音波，展現非常寬廣的 頻率回應特性！
    4、具有超高靈敏度的特性：
    在振動膜上面因為沒有音圈的負載，可以採用極為輕薄的設計，所以不但頻率回應極為優越，而且具有絕佳的靈敏度，可以感應極微弱的聲波，輸出最清晰、細膩及精准的原音！
    取自B&K麥克風測試儀器的技術手冊，
    上面的波形顯示動圈式的遲滯反應，
    下面波形顯示電容式麥克風的快速反應。
    5、快速的暫態回應特性（TransientResponse）是先天上的贏家：
    振動膜除了決定麥克風的頻率回應及靈敏度的特性外，對聲波反應快慢的能力，即所謂「暫態回應」特性，是影響麥克風音色的一個最重要因素。麥克風暫態回應特 性的快慢，決定于整個振動膜的輕重，振動膜越輕，反應速度就越快。電容式音頭極為輕薄的振動膜，具有極快速的暫態回應特性，能展現清晰、明亮而有勁的音色 及精准的音像。尤其中、低音完全沒有音染及『箱音』，高音細膩而清脆，是電容式最顯著的音色特點。由下面的附圖可明顯看出電容式音頭的暫態回應特性遠優於 動圈式。
    6、具有超低觸摸雜音（HandlingNoise）的特性，是音響專家最讚賞的特點：
    使用手握式麥克風時因與手掌接觸產生的觸摸雜音，讓原音混雜了額外的噪音，對音質影響至巨，尤其對具有前置放大電路的無線麥克風更嚴重，所以觸摸雜音成為 評斷麥克風優劣的重要專案。從物理現象探討，鵝毛與銅板同樣掉到地板上，鵝毛幾乎聽不到掉落的聲音，而銅板就很大聲，顯示較輕的材料比較重的撞擊聲小。同 理，電容式麥克風的振動膜比較輕，先天上就具有『超低觸摸雜音』的絕佳特點。
    7、具有耐摔與耐衝擊的特性：
    使用麥克風難免因不慎掉落碰撞導致故障或異常。由於電容式音頭是由較輕的塑膠零件及堅固的輕金屬外殼構成，掉落地面的撞擊力較小，損壞的故障率較低。
   8、具有體積小、重量輕的獨特優點：
    電容式麥克風因採用超薄的振動膜，具有體積小、重量輕、靈敏度高及頻率響應優越的特點，所以能設計成超小型麥克風（俗稱小蜜蜂及小螞蟻）廣泛的應用。
    9、最適合裝配在無線麥克風上！
    電容式麥克風具有上述絕佳的特點，成為音響工程專家及演唱高手的最愛，而無線麥克風在舞臺演唱或在家裏唱卡拉OK，已經成為當今世界的趨勢，無線麥克風因 本身可以提供電容式音頭所需的偏壓，而擁有電容式麥克風的全部優點，成為數位音響時代，專業音響行家夢寐以求的最佳麥克風
