樓主: VR2GY

27 兆 CB 技術講座

[複製鏈接]

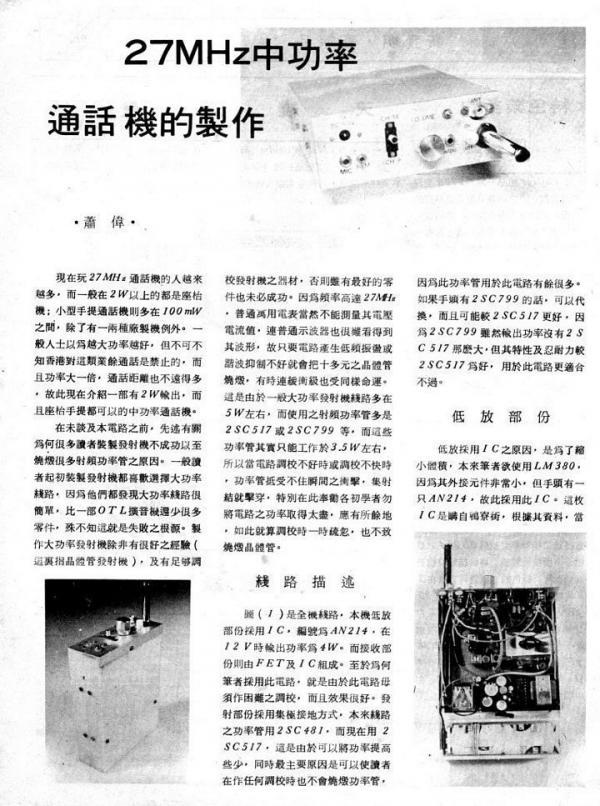

 樓主| 發表於 14-3-2006 01:06:36 | 顯示全部樓層

電路圖

電路圖

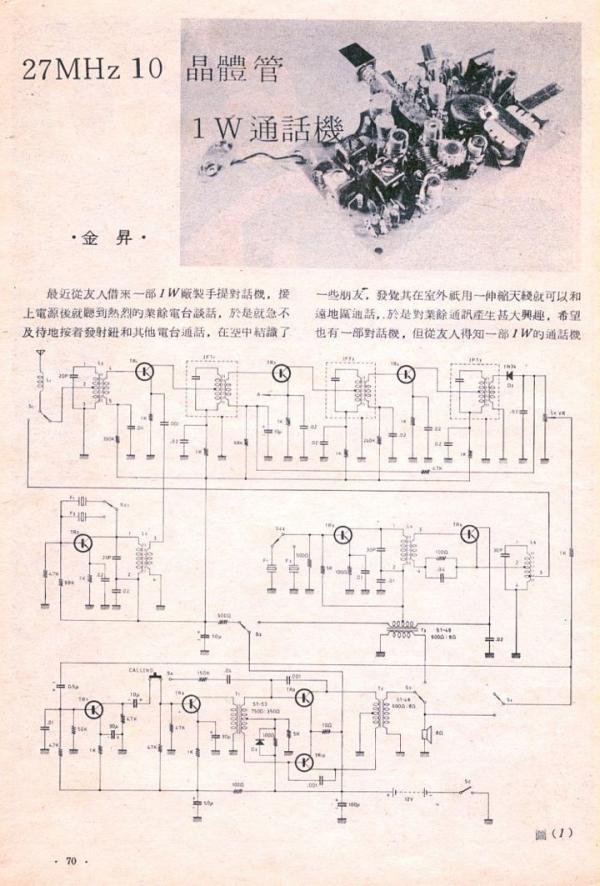

 樓主| 發表於 14-3-2006 01:08:28 | 顯示全部樓層

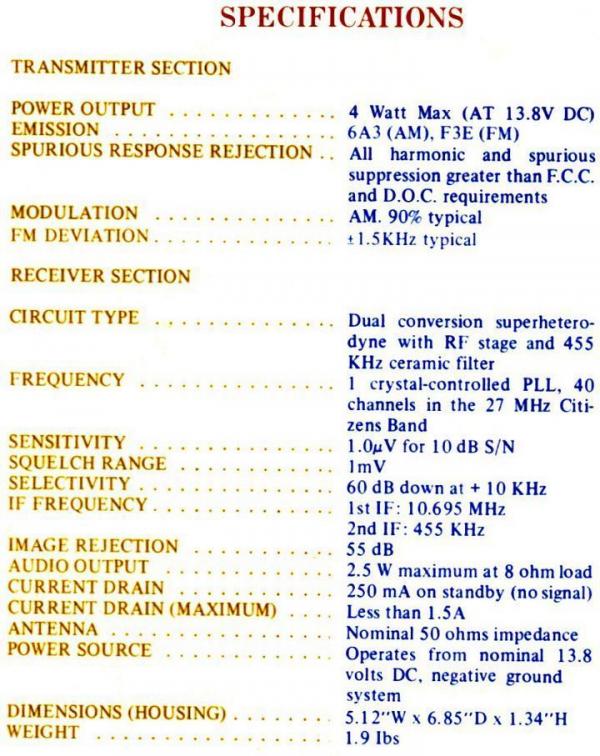

27mhz 車台 電路圖

27mhz 車台 電路圖

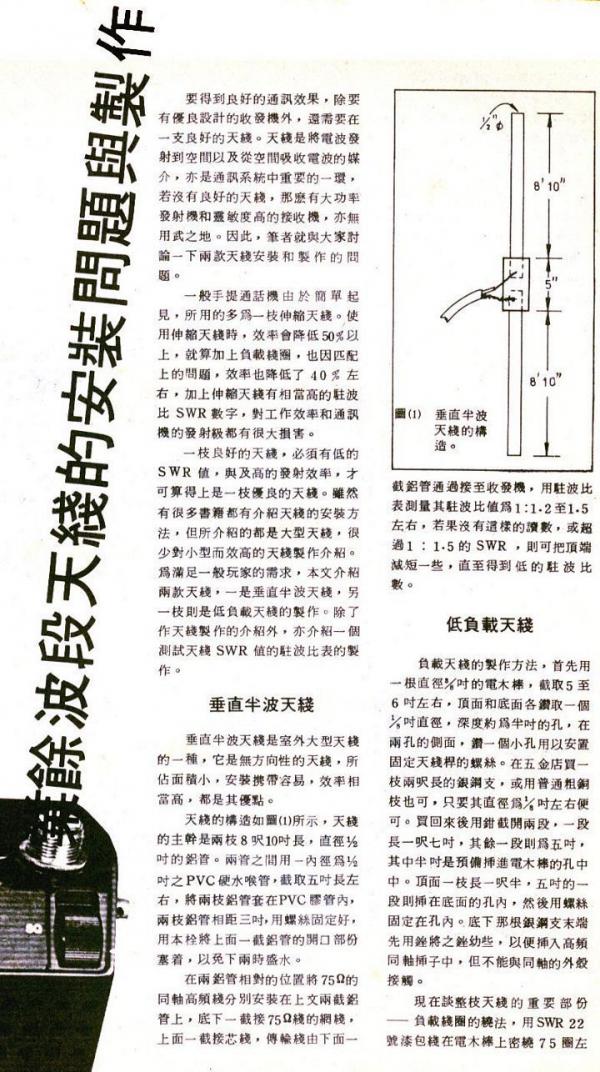

 樓主| 發表於 21-3-2006 01:35:33 | 顯示全部樓層

27mhz 天線

27mhz 天線

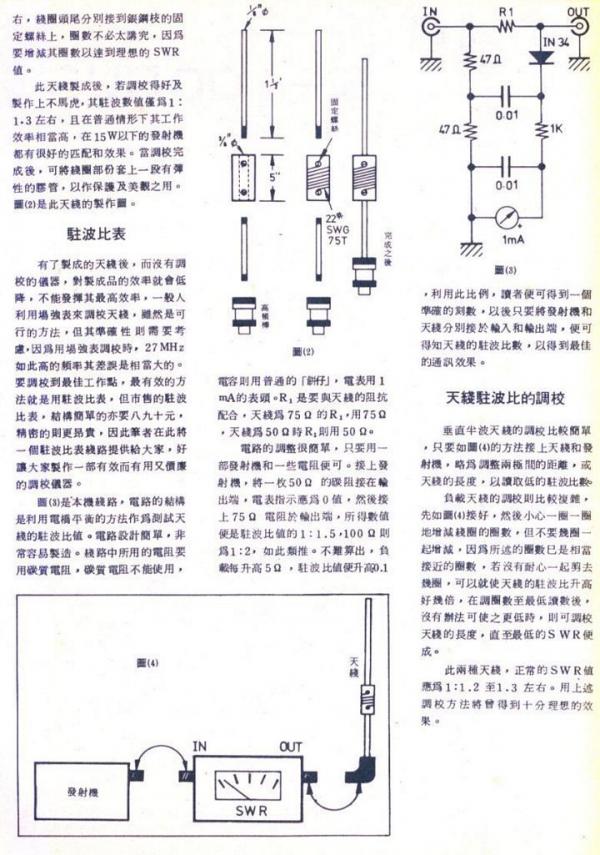

 樓主| 發表於 21-3-2006 01:46:52 | 顯示全部樓層

27mhz 天線

27mhz 天線

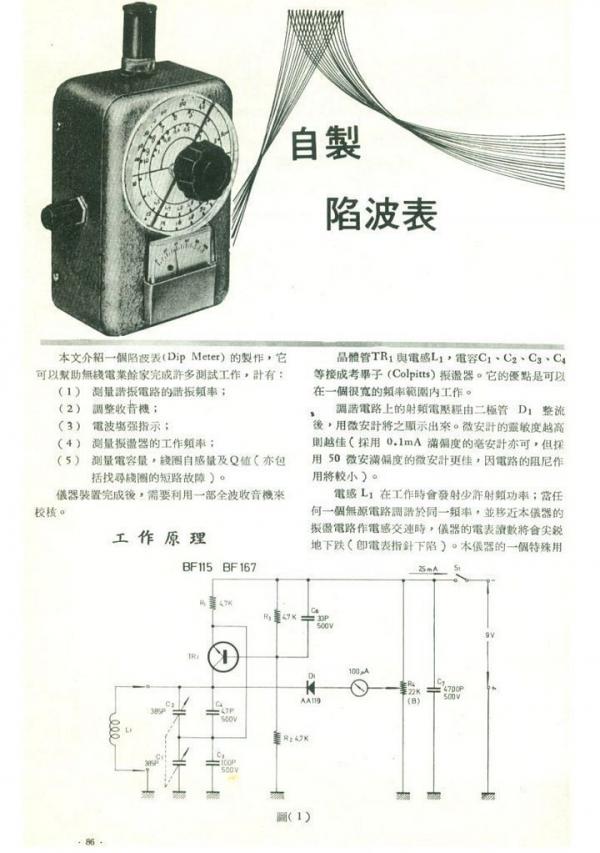

 樓主| 發表於 29-3-2006 01:57:50 | 顯示全部樓層

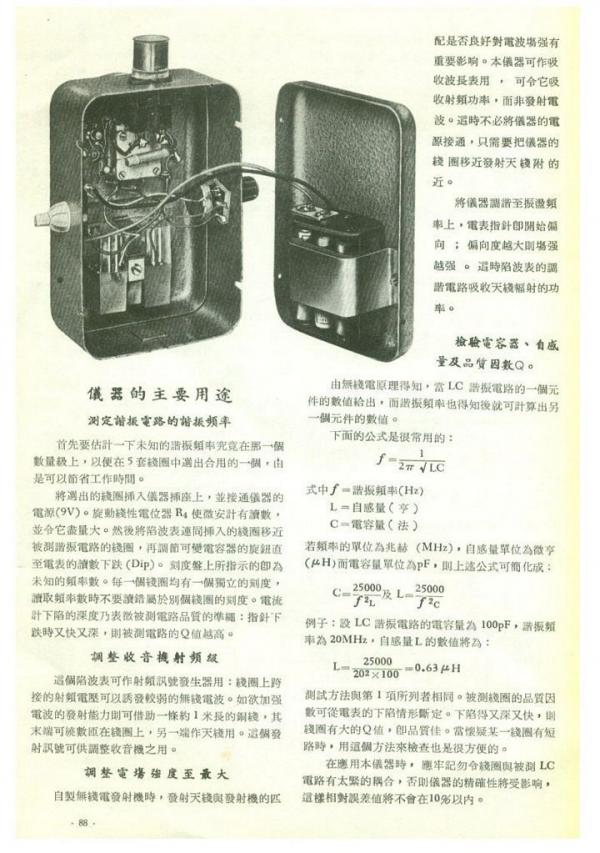

陷波表

陷波表
 樓主| 發表於 29-3-2006 02:09:24 | 顯示全部樓層

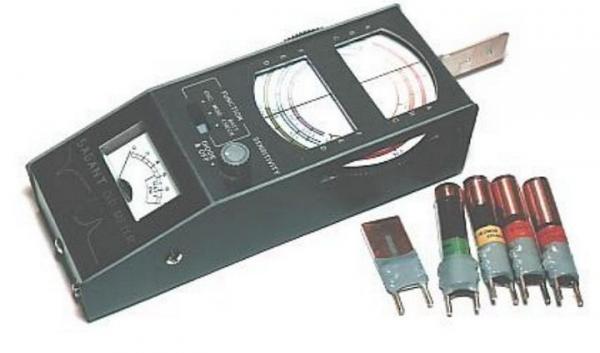

陷波表

陷波表

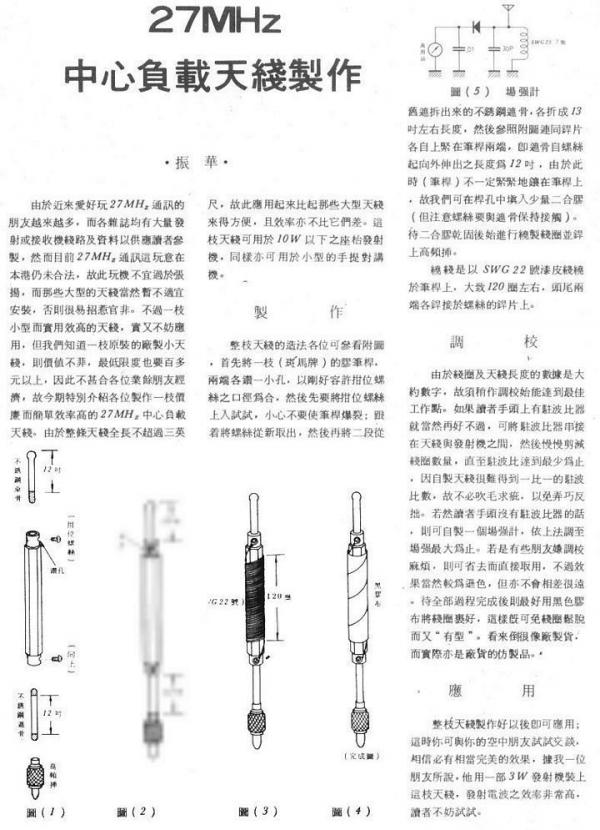

 樓主| 發表於 29-3-2006 08:54:22 | 顯示全部樓層

27制作 3a

27制作  3a
 樓主| 發表於 29-3-2006 09:02:45 | 顯示全部樓層

27制作 3b

27制作  3b
 樓主| 發表於 30-3-2006 01:38:48 | 顯示全部樓層

27 ANT

27 ANT

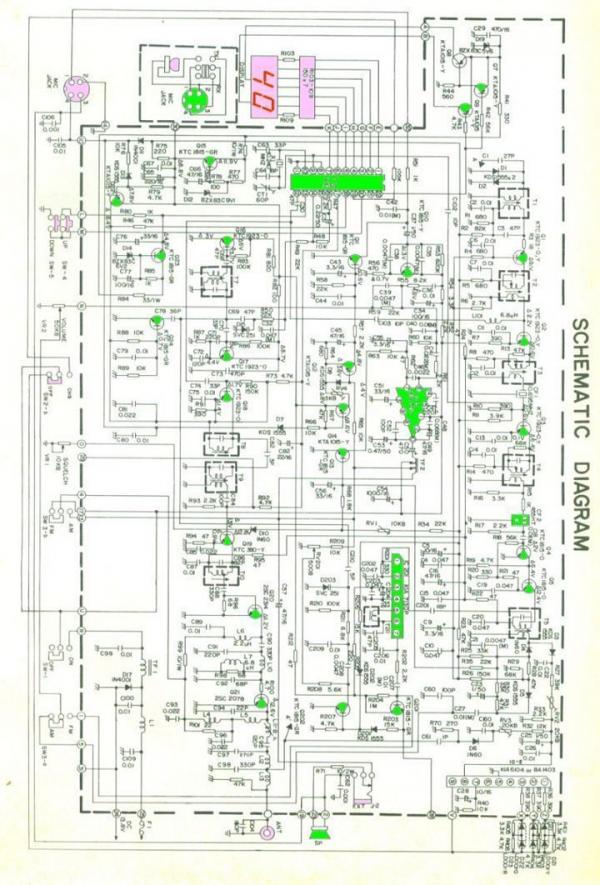

 樓主| 發表於 31-3-2006 01:20:23 | 顯示全部樓層

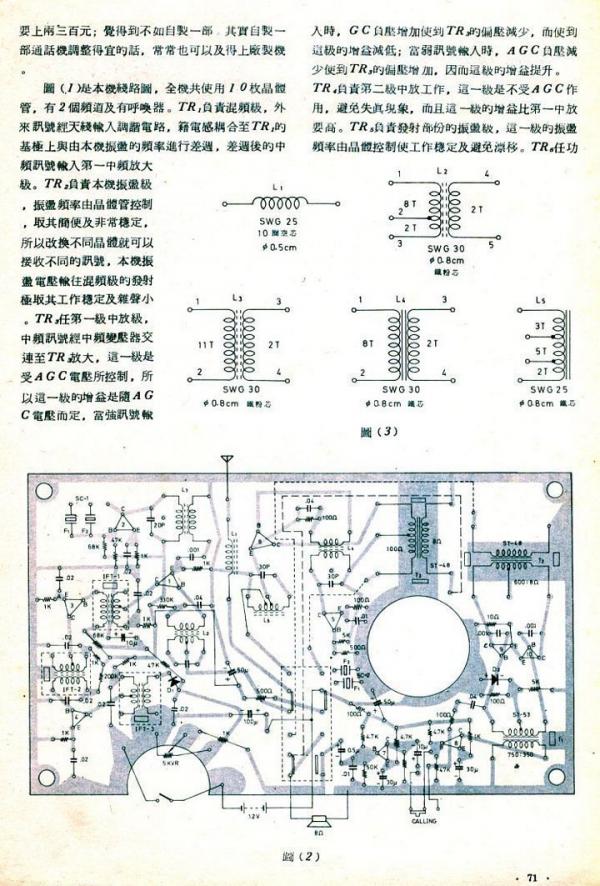

27 trx 04-01

27 trx 04-01
27 trx 04-01-.jpg
