我一直想把礦石收音機走出工作室變得生活化.
但每當我使用我的雨傘礦石收音機或帽子礦石收音機時，人們都會給我一種異樣的眼光.

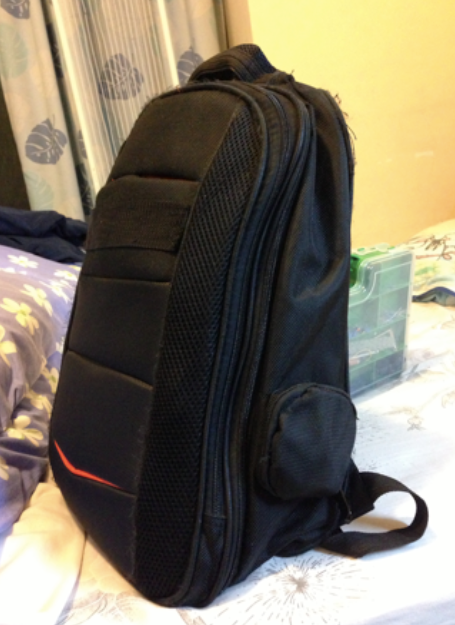

如果能把一個300mmx400mm的長方型線圈藏進背包中,便可隋時聽,便能成為流動背包礦石機.
我做到了！雖然音量比雨傘收音機小一些，但你也可以聽清楚一些本地電台。我現在天天背這背包在路上聽聽收音機,在接收環境良好的地方它十分響亮.

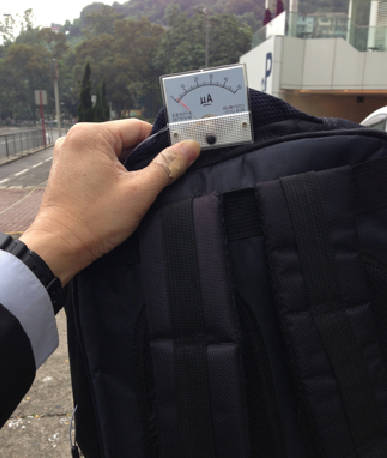

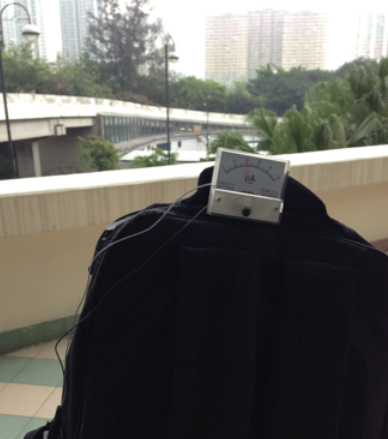

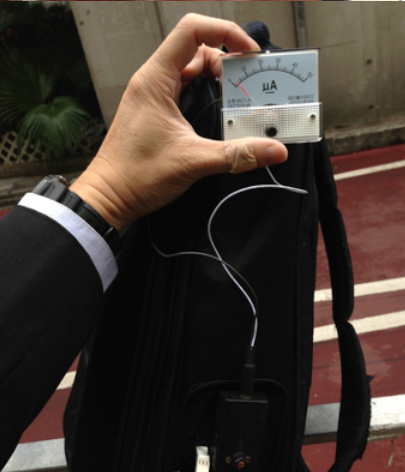

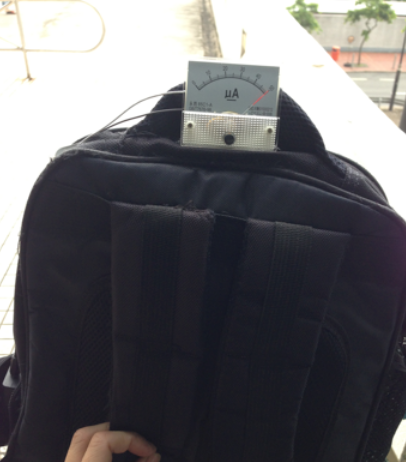

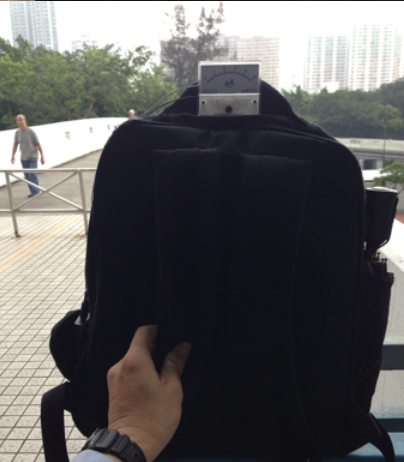

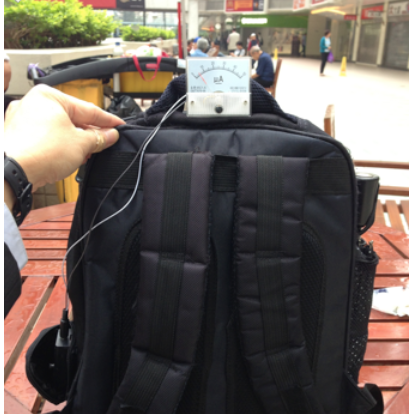

自從我做了流動背包礦石機，我曾嘗試使在各地方用它，有些地方我不能得到任何信號。也有一些地方我得到了非常強烈的信號，從當地的廣播電台在香港（我住在香港）。看看這些照片，我帶著一個50uA的電流計
去量度從耳機插孔得到的電流。有些地方為2uA，有些地方幾乎到50uA不等。
最好的地方是香港沙田中心商場平台近沙田公園,那處近本地金山廣播站不到5公里。可以達到50uA的非常大聲.


唯一提示: 到機埸過安檢前,請把線圈移走，否則你可能不能上機.

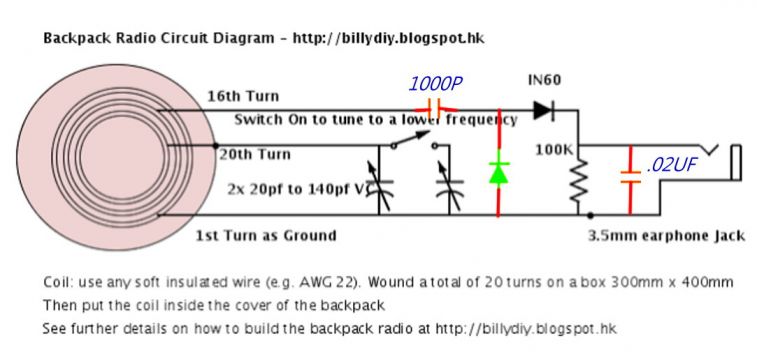

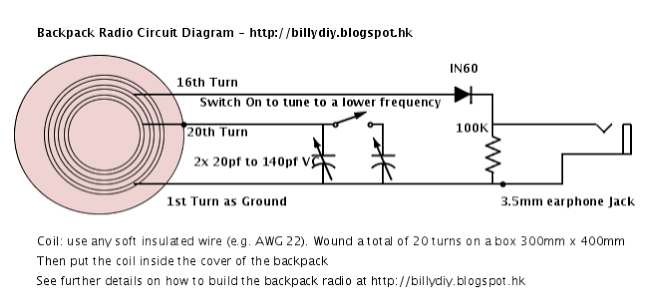

電路圖

你需要的部件。
一個背包300x400毫米或以上，直徑越大，你能收到的電台的聲音越大。以下說明假定一個300x400毫米的背包.
二極管IN60，IN34A,
電阻100K，
2x140PF 可變電容（你可以得到它從一個舊收音機），
3.5mm的耳機插孔，
18米的幼細電線, 我用的AWG 22塑料絲。您還可以使用AWG 26. 較厚的電線，能有更多的電波捕獲和更高的靈敏度和
更高的音量輸出。
一個放兩個2A電池的塑料2A電池箱用來放晶體收音機。
晶體耳機或2K歐母以上高阻抗耳機。如果你沒有的話，你可以看我的貼子:
(自己做晶體耳機20K 高阻抗弱台也能收http://www.crystalradio.cn/thread-390154-1-2.html )
做法
A.做流動背包天線

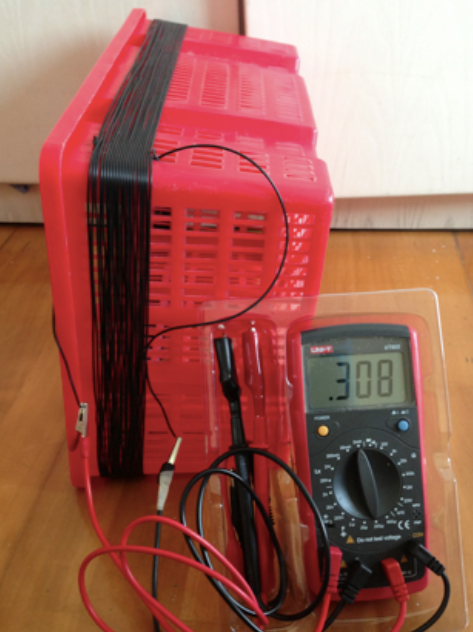

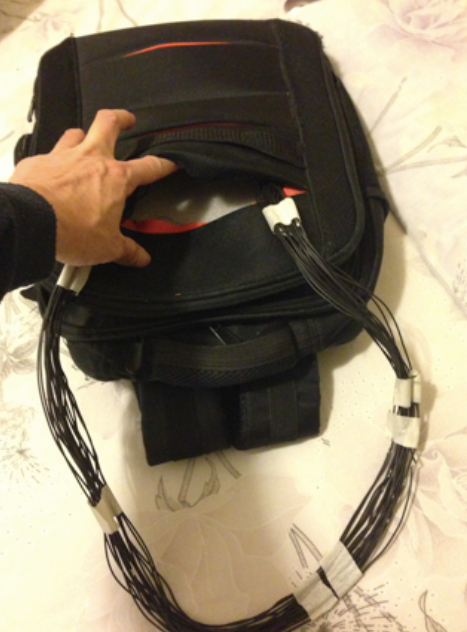

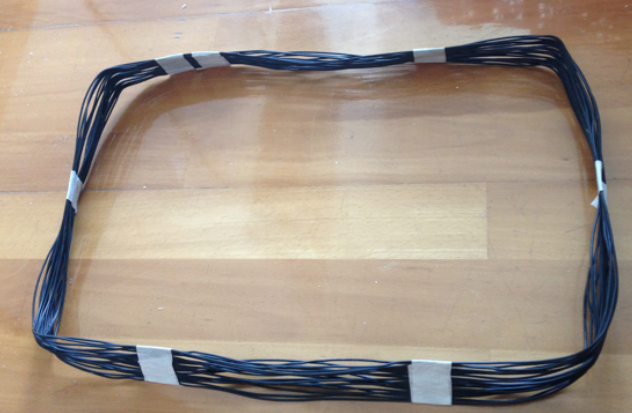

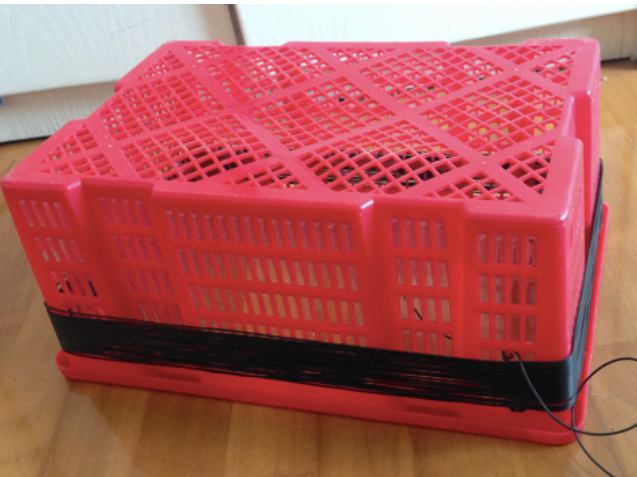

1。找到一個大小相同的箱子。然後用幼電線 繞線圈。總計20圈。在 16 匝 做抽頭。當完成後，用紮帶或電線把線圈綁好.線圈電感在300uH 左右最好,因我量度了的線間電容約18PF,配20PF 至280PF可變電容,可收到低端(531Khz)及高端(1453Khz)電台.
2。切開背包表面，用來藏線圈.

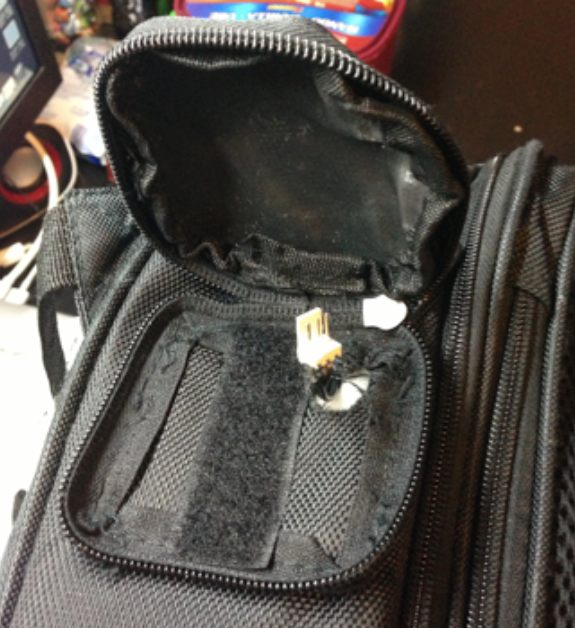

3. 在背包內開孔,用來把線圈接到礦機上.

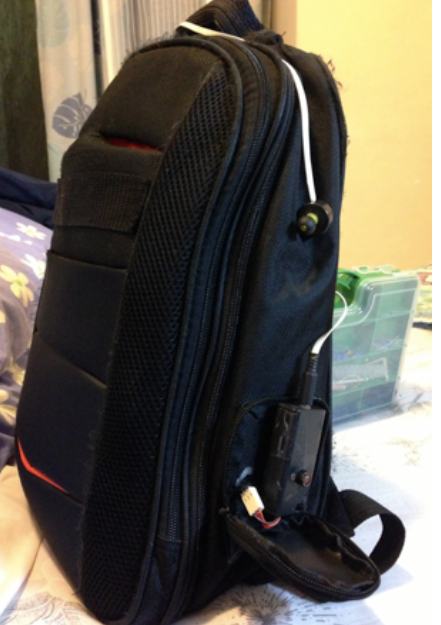

4. 用布及拉鍊在背包的一邊做個活動袋,用來放礦機.
5. 打開背包的表面, 把線圈藏入.
6. 用電線接上抽頭,然後穿越背包內開的孔,把線圈接到礦機的接線柱上.
    把第1 匝 接到接線柱1。 .
    把第16 匝 接到接線柱2
    把第20 匝 接到接線柱3

B.做礦石收音機（不帶線圈）。

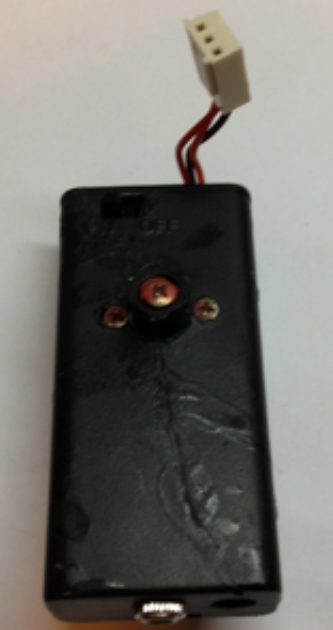

1. 塑料2A電池箱外殼上開孔,來放耳機插孔可變電容和愛通過接線柱的導線。
2. 把耳機插孔和可變電容器安裝好，擰緊螺絲。

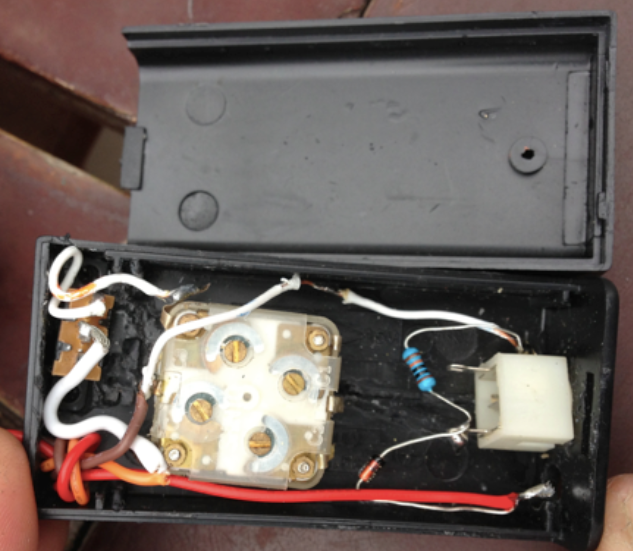

3, 參考電路圖和現實佈線圖，把部件焊接好。
4. 把開關引線連到可變電容的兩個定片上,用來選低端或高端電台.
4. 連接耳機插孔的到接線柱1。
5. 連接檢波二極管到接線柱2。
6. 連接可變電容器的定片到接線柱3。

C.把流動背包天線和礦石收音機連在一起。

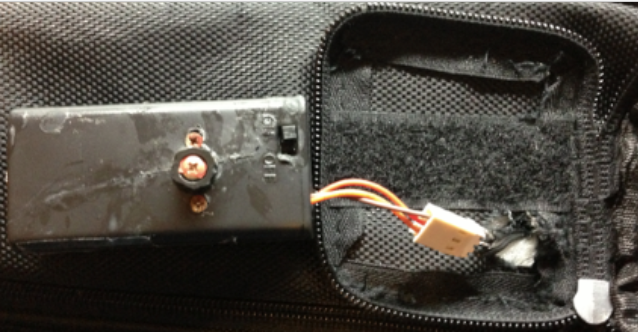

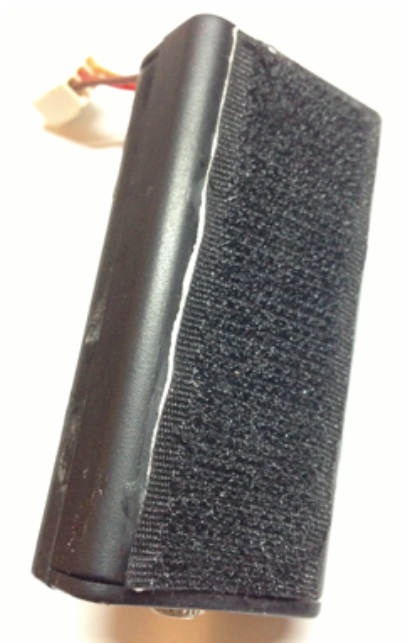

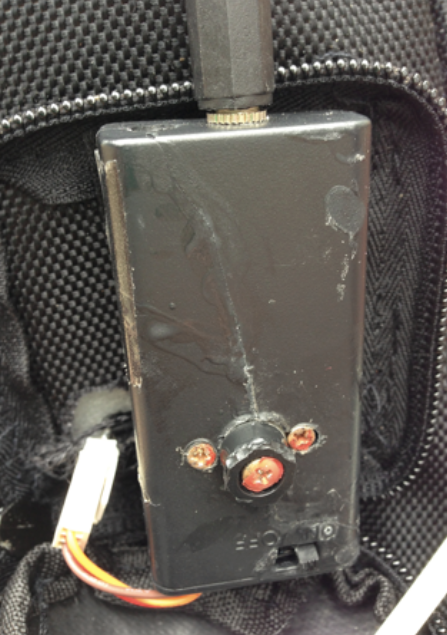

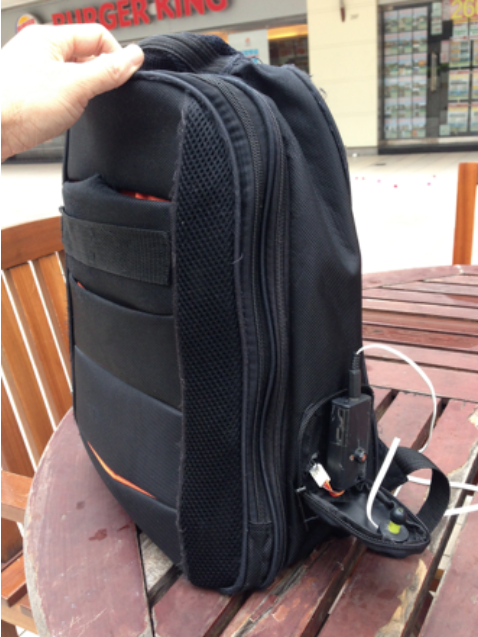

1. 把礦石收音機用便利貼裝進在背包的一邊做的活動袋內。
2. 把接線柱接好.
3. 把晶體耳機插入耳機插孔。
4. 把背包礦石收音機靠近窗戶, 或拿到到街上去, 找一個開放的空間，
這種背包礦石收音機不需要地綫所以你可以自由地在大街上行走
背包對準發射站的方向，或嘗試側身慢慢擺動，找到正確的位置。在同一時間，轉動旋鈕的可變電容器調諧選台。
如果你有一個全開放的空間，你應該能夠收聽到電台。然後繼續調整角度找到的最佳接收方向。
你可以按動開關來選低端或高端電台.
|
|
