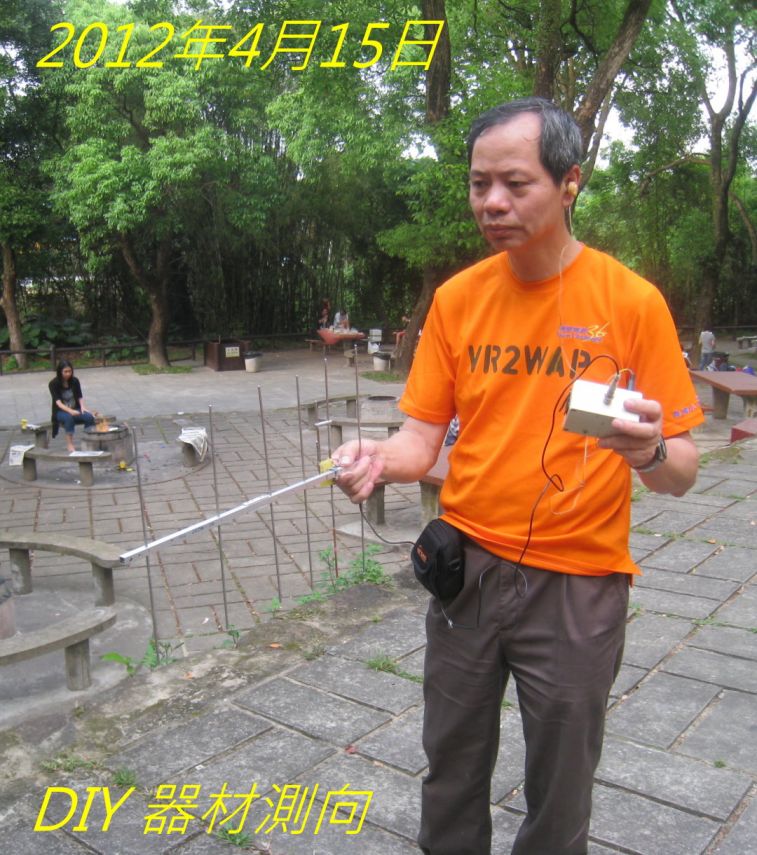

無線電測向(獵狐)知識介紹 BA4RC 一、測向比賽的簡單過程 競賽組織者事先將若幹專用的測向信號源(發信機)隱藏於某一區域內,這些臺被稱為隱蔽臺或“狐貍臺”。每個隱蔽臺邊上還有相應的記時或記錄裝置(如電子讀卡器、手動打卡器或印章)。參賽者從規定的地點出發,利用自己的測向機(方向性強的接收機),找到這些隱蔽臺並刷卡或在自己攜帶的卡片上打卡記錄,然後到達規定的終點。以找到臺多、用時短為優勝。 二、測向有哪些項目? 從使用的頻率分,一般有2米波段(144-146MHz)、80米波段(3.5-3.6MHz)和160米波段(1.8-2.0MHz)。從距離和難度又分為短距離測向和長距離測向。長距離測向是國際間的標準測向項目,從起點經各臺到終點的直線距離有8-10公裏,短距離測向則只有1-2公裏。 三、隱蔽電臺發出的是什麽信號? 短距離的2米和80米波段測向最多可以設10個隱蔽電臺,不同頻率連續發信。隱蔽臺發射功率均不大於0.5W。80m波段為等幅電報信號、2米波段為調幅電報信號。各臺呼號:80米0-9號臺分別為MO、MOE、MOI、MOS、MOH、MO5和數碼6、7、8、9;2米的0-9號分別為MO,數碼1-9。短距離測向信號都是垂直極化波。 四、電臺藏在哪裏? 一般都藏在室外,不應緊靠電線桿、金屬柵欄等容易引起測向誤差的地方。2米信號源天線與機器連在一起,總是懸掛在某處;80米信號源的天線是一根約3-4米長的深色導線,自己“立”不直,只好掛在樹枝上或纏在幹燥的樹幹上,但發信機還是擺在地上。這些機器體積都很小,所以應該依靠測向機幫助你接近電臺。到了電臺邊上,那裏的打卡計時設備便很容易看到了。 五、測向機怎麽使用? 測向機都有調諧旋鈕,音量控制旋鈕和信號衰減開關,用耳機收聽信號。打開機器後,首先是在不減小音量不衰減信號的情況下,通過轉動調諧旋鈕找到你要的電臺信號,然後開始測方向。 80米測向機都有一根長長的磁棒天線。手持測向機,保持磁棒天線於水平位置,靠手腕轉動測向機,此時你收到的電臺信號大小會發生變化。找出信號變得最小的那個位置(“啞點”,此時,電臺應該在磁棒天線的延長線上。但是,是在延長線的哪一端呢?此時就要借助於測向機上的另一根天線──拉桿天線了。拉出直立天線,把“單──雙向”開關置於“單向”;在先前測出的方向線的基礎上,把測向機分別轉90度和180度,比較這兩個位置上信號的大小,這時,你就可以確定,電臺是在剛才測定的磁棒天線延長線上用單向測出信號大的這一方向上。 在基本確定電臺在哪個方向後,在朝此方向行進中,可以運用磁棒天線可準確測出方向線的特點,在不同位置上測到不同方向線,方向線交匯處便是電臺所在地。 當然,你還可以利用信號強度的變化來判斷,跑快一點,信號由小變大,一下子又小了下去,那信號最大處肯定離電臺最近。 2米波段測向機用八木天線,引向器指向電臺方向時信號最大。由於發出的是垂直極化波,測向機振子垂直於地面時收電臺信號較強。 一個很重要的問題:離你要找的電臺距離較遠時,你需要開足音量不加衰減,但在接近電臺過程中,要及時進行衰減,否則信號阻塞,方向性會變壞。
|
