圖 (二)、(三) 分別是將 IR 和 VIS 影像中央部份放大後之圖形，可以看得比較詳細。從圖 (二) 中可看出左邊垂直的細線，即 832Hz 的同步訊號 (圖三中亦同，但間隔較密，照片上可能不易辨識)，它右邊白色垂直寬條紋上有黑色線段 (圖三中則相反)，即為 Pre-Scan 的時間 Mark，每一間隔為一分鐘，以便於和影像內容對照參考。照片中央是實際影像內容，它涵蓋的範圍應有 3000km 之廣，由於 IR 影像是屬於熱感影像，平均亮度比較高，若不經過對比調整，很難辨認雲層和陸地。


圖二：將圖 (一) IR 影像的中央部份放大二倍後的影像，左邊可以清楚的看到同步訊號和時間 MARK。


圖三：將圖 (一) VIS 影像的中央部份放大後的影像，台灣、菲律賓、中國東南的陸地都可辨認。

VR2VBU

圖 (三) 中的這個部份卻不代表溫度值。當把圖 (二) 的內容稍加對比調整處理之後，變成圖 (四) 的樣子，其雲層的高度以及陸地輪廓就明顯的浮現了出來。


圖四：將圖 (二) 加以對比調整之後的影像，陸地輪廊 (深色都份) 隱然可見。

VR2VBU

如何接收 NOAA 衞星影像

要接收 LEO 氣象衛星的 APT 影像訊號到底需要哪些軟硬體設備呢？

接收機具有 137MHz~138MHz 頻帶之 FM 接收機，中頻頻寬應為 40KHz 左右。天線1、固定式、無方向性天線 (Omnidirectional Turnstyle Antennan)，並配有增益為 15dBi 以上之低雜音前置放大器。2、五節以上之 Cross Yagi，裝置在配有方位角及仰角控制之 Rotator 上，接收效果最佳，可以收到 14 分鐘的完整 PASS。以業餘頻帶 144MHz 的衛星天線代用，亦可有不錯的效果。
解調器與軟體它是裝在 PC 內的介面卡 (或外部裝置，藉由 RS-232 / USB 與 PC 連接)，能將調制在 2400Hz 副載波上的影像訊號解調出來，數位化之後立即能顯示在螢幕上，並可儲存在磁碟中，作進一步之處理分析用。微電腦系統最好是 386 級以上，有 4MB 的 RAM Disk，大客量的硬碟 (最好具有低於 18ms 的存取時間) 和 Super VGA 規格的影像介面及螢幕。

VR2VBU

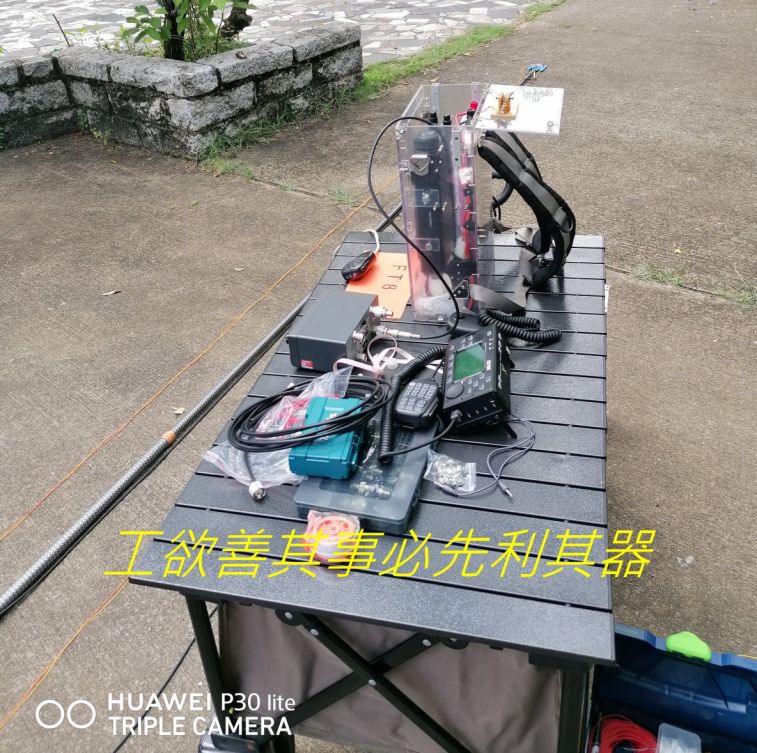

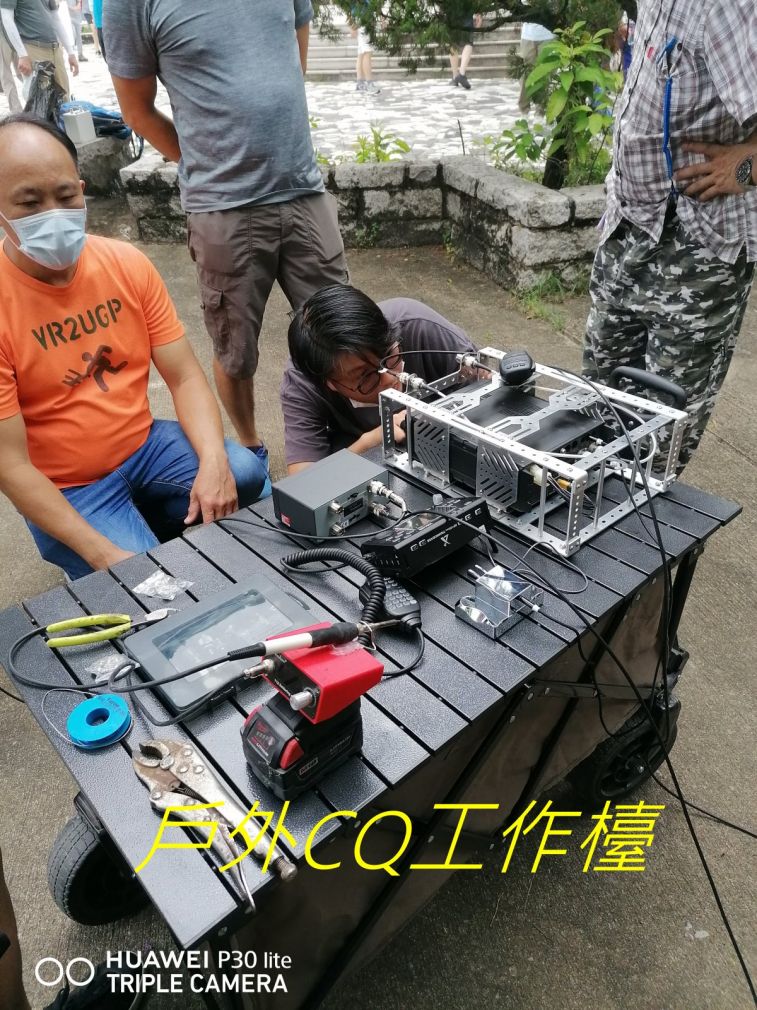

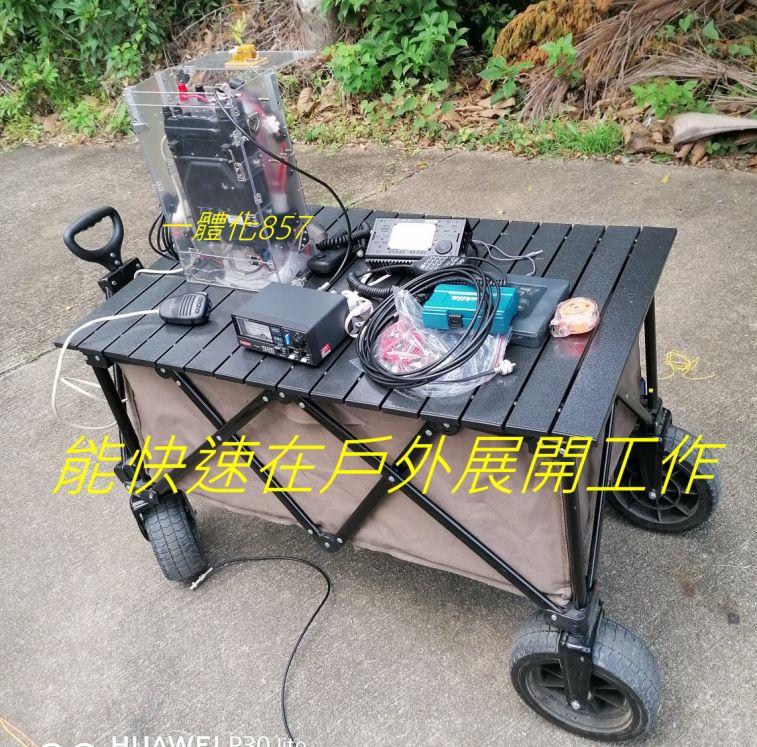

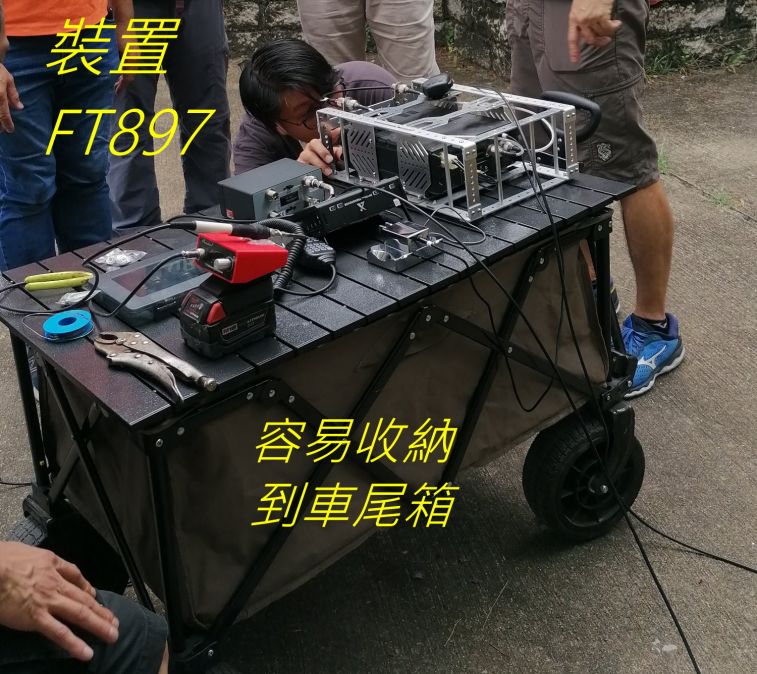

VR2UGP 和 VR2VBU 戶外操作 配合自制八木天線, 即時接收氣象衞星訊號, 即時解碼

VR2VBU

結語

這些低軌道氣象衛星應是衛星通訊愛好者的最佳入門教材，它 24 小時不停的對地球發送氣象傳真訊號，利用這些耳朵就能辨識到的訊號，我們可以練習做衛星軌道的預測、追蹤以及衛星天線的架設、操作等工作，對於衛星訊號的傳送特性 (如都卜勒效應) 也能有很好的體驗，將來在操作業餘衛星時必能得心應手。

    很可惜近一兩年來，業餘頻道上香腸族競相以大功率互相較量，以及非法電話界面之侵佔頻道；更有通訊品質極差的計程車無線電台之諧波穿插其間，使得 VHF 頻帶 APT 影像傳送所用的 137MHz ~ 138MHz 已被干擾得無法使用，在一個衛星 PASS 中想要接收到連續 5 分鐘不受干擾的影像實在很困難，若要接收完整的 14 分鐘 PASS，簡直是天方夜譚。如今之計，除了禱告上蒼快快使所有非法電波消聲匿跡，不再干擾正常通信之外 (除非奇蹟出現)，反求諸己，只有努力工作，多賺銀子，然後把接收設備提升到 S-Band 的 1.7GHz 去接收 HRPT 的影 像訊號，就不會再受到干擾了！阿門！

VR2VBU

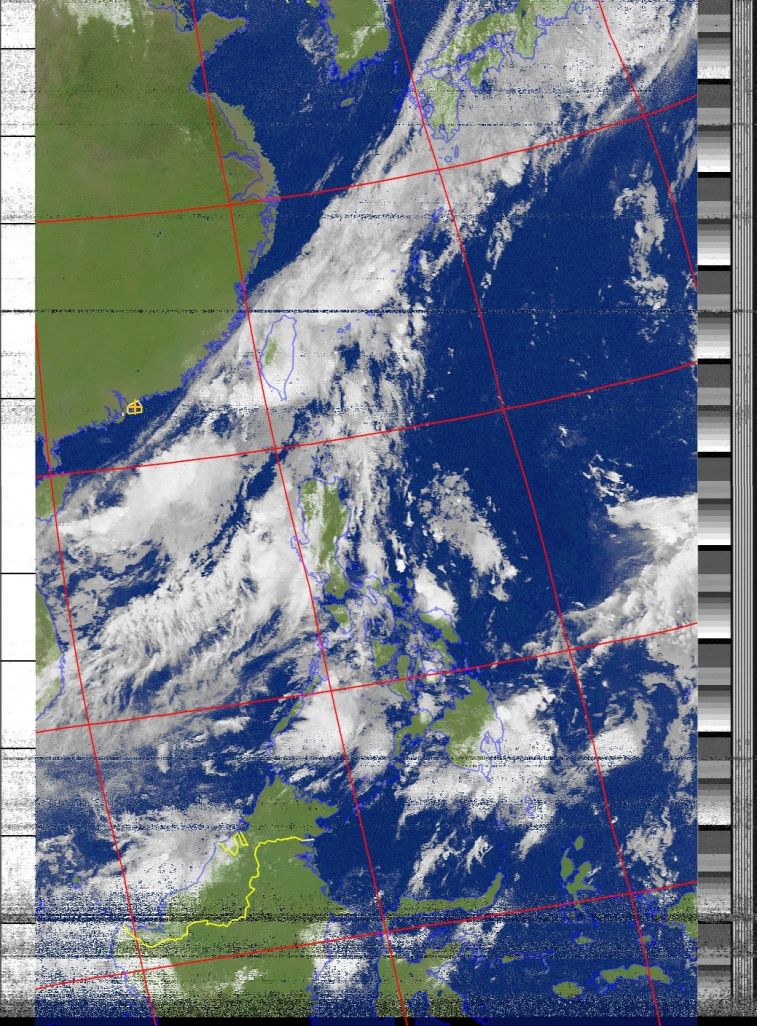

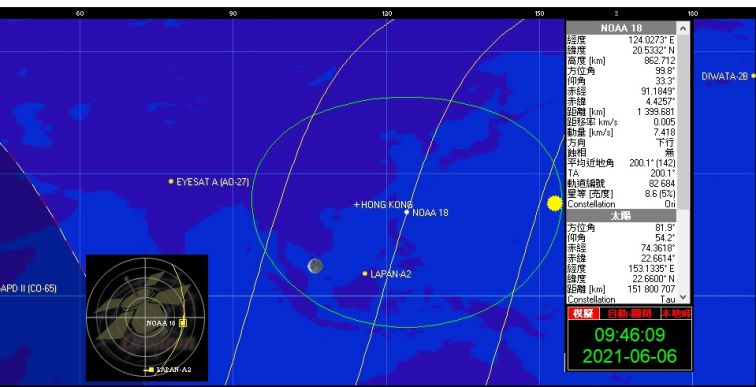

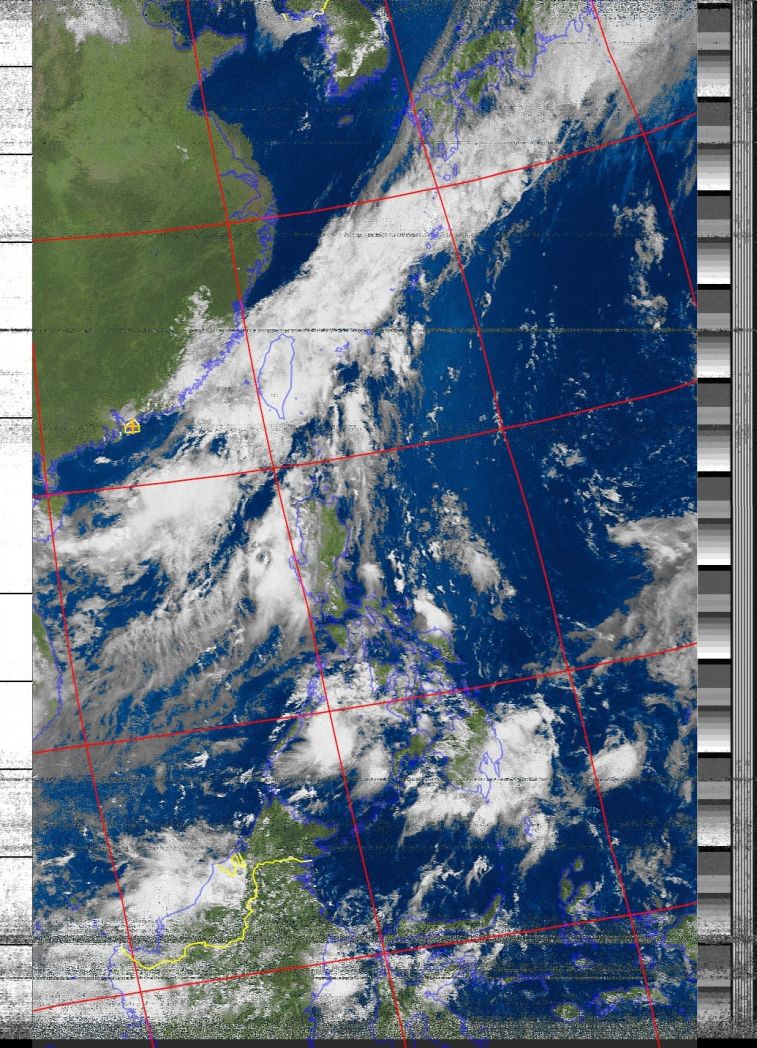

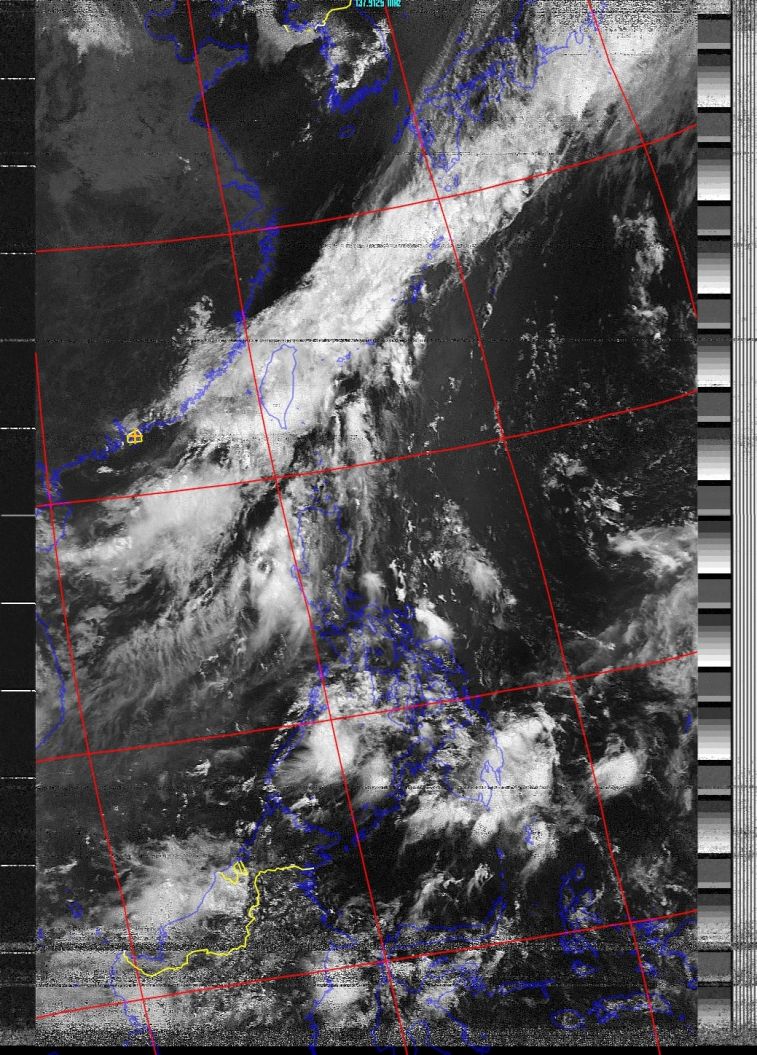

2021-06-06  09:46 當時 NOAA 18 過境, 仰角最好的時候 只有 33度
