2.4GHz 天綫

VR2UIO · 發表於 15-11-2006 21:37:14

2.4GHz 天綫 (2.400GHz to 2.4835GHz)
屬於 ISM band (Industrial, Scientific and Medical)

VR2UIO · 發表於 15-11-2006 21:55:45

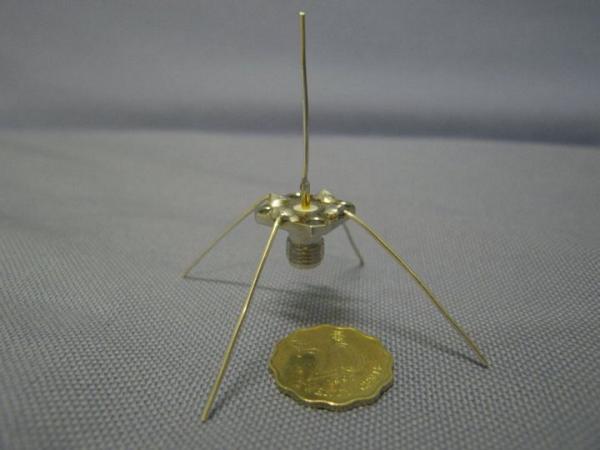

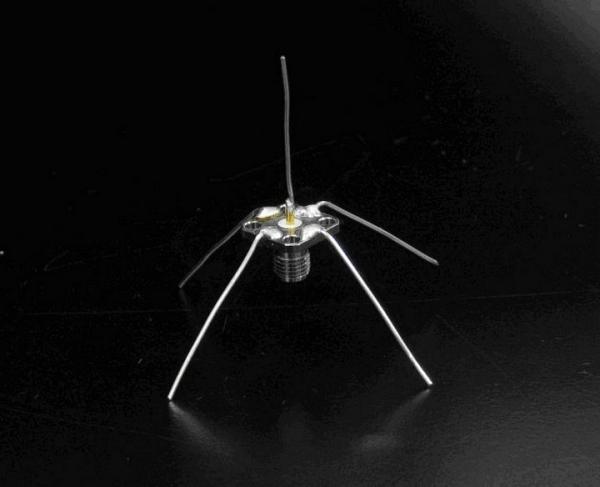

1. 先用全銀綫做天綫，焊在SMA插座上。
2. 用網路分析儀 ( Network Analyzer ) 量，修剪芯綫長度至27~ 28 mm。
3. 再調４枝地的夾角約為90 ~ 100度。

VR2UIO · 發表於 27-11-2006 11:41:58

用網路分析儀測試 2.4GHz 天綫

[ 本帖最後由 VR2UIO 於 27-11-2006 11:44 AM 編輯 ]

VR2UIO · 發表於 29-11-2006 13:05:46

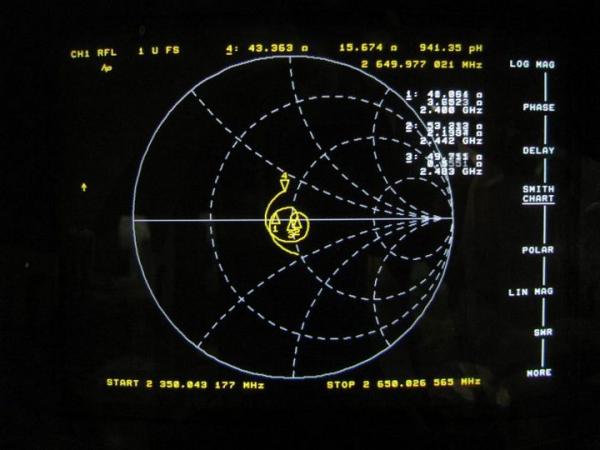

2.4GHz天綫的史密夫圖 (Smith chart)，顯示天綫特性阻抗 (Characteristic impedance)。

檢測點 1 ，頻率 = 2.400GHz ，阻抗 = 46 + j3.6 ohm。
檢測點 2 ，頻率 = 2.442GHz ，阻抗 = 53 + j2.2 ohm。
檢測點 3 ，頻率 = 2.483GHz ，阻抗 = 50 + j0.6 ohm。

阻抗接近 50 ohm，結果令人滿意。

[ 本帖最後由 VR2UIO 於 13-12-2006 02:32 PM 編輯 ]

VR2UIO · 發表於 30-11-2006 22:33:21

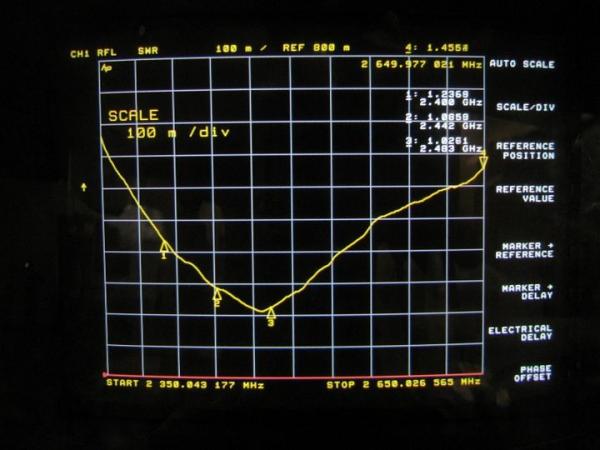

2.4GHz 天綫駐波比(Standing Wave Ratio, SWR)

檢測點 1 ，頻率 = 2.400GHz ，駐波比 = 1 : 1.24。
檢測點 2 ，頻率 = 2.442GHz ，駐波比 = 1 : 1.09。
檢測點 3 ，頻率 = 2.483GHz ，駐波比 = 1 : 1.03。

VR2UIO · 發表於 1-12-2006 09:27:32

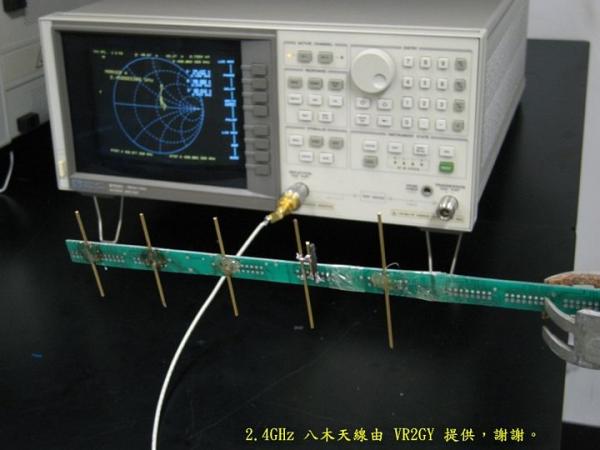

自製 2.4GHz 八木天綫 ( Yagi Antenna )

VR2UIO · 發表於 13-12-2006 14:30:59

用八木天綫及頻譜分析儀 (Spectrum analyzer) 測試 2.4GHz (ISM Band) 發射器。
