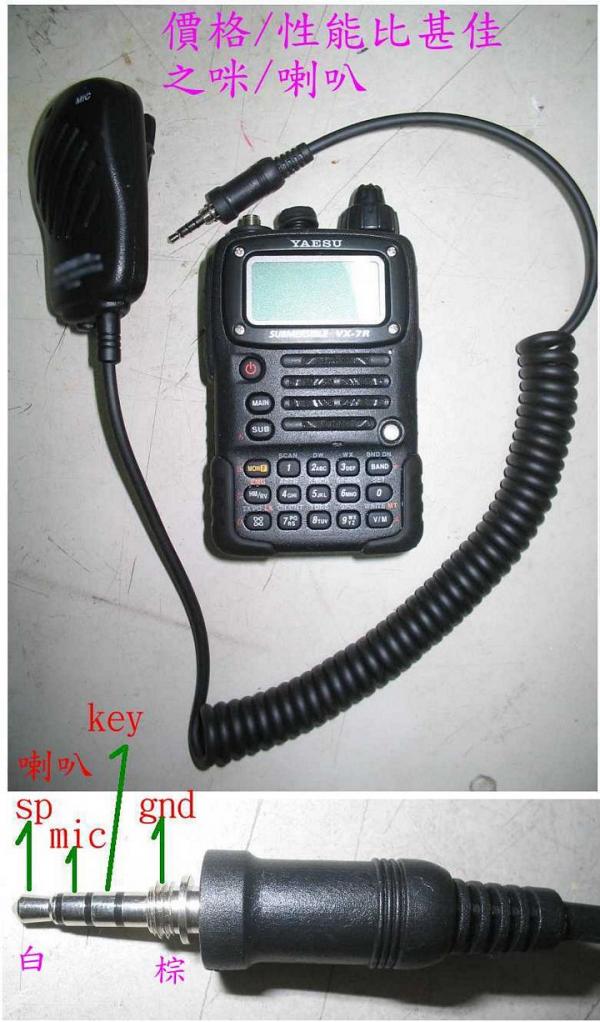

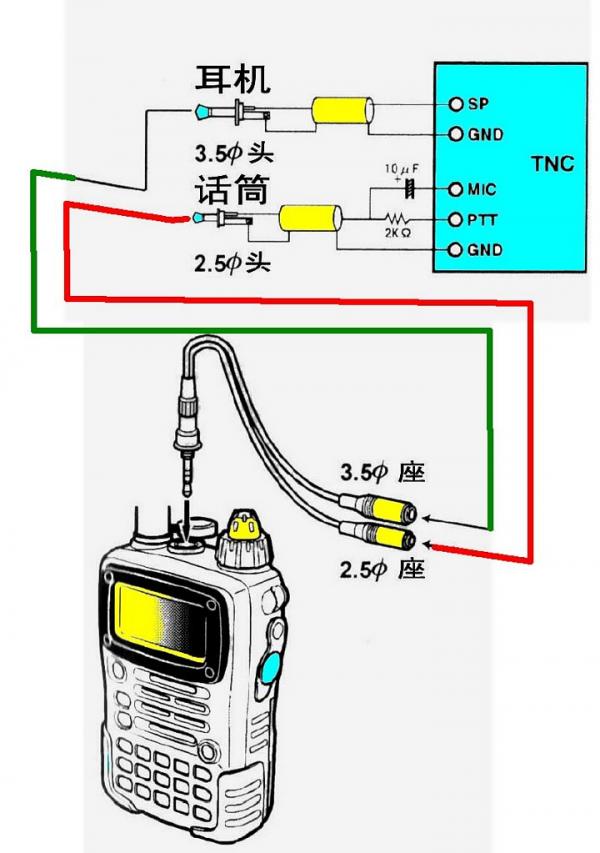

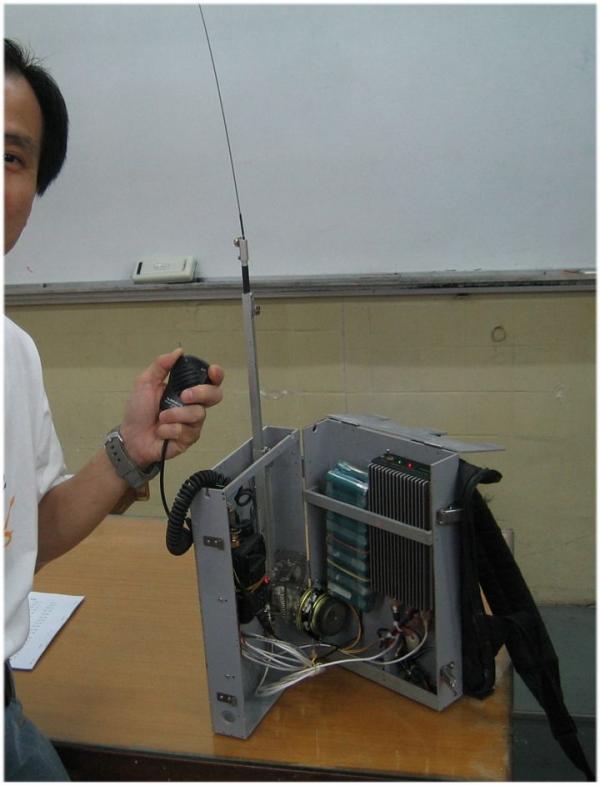

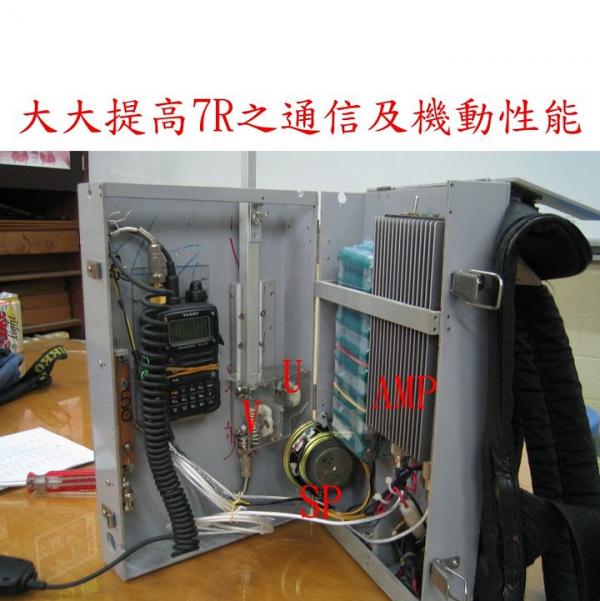

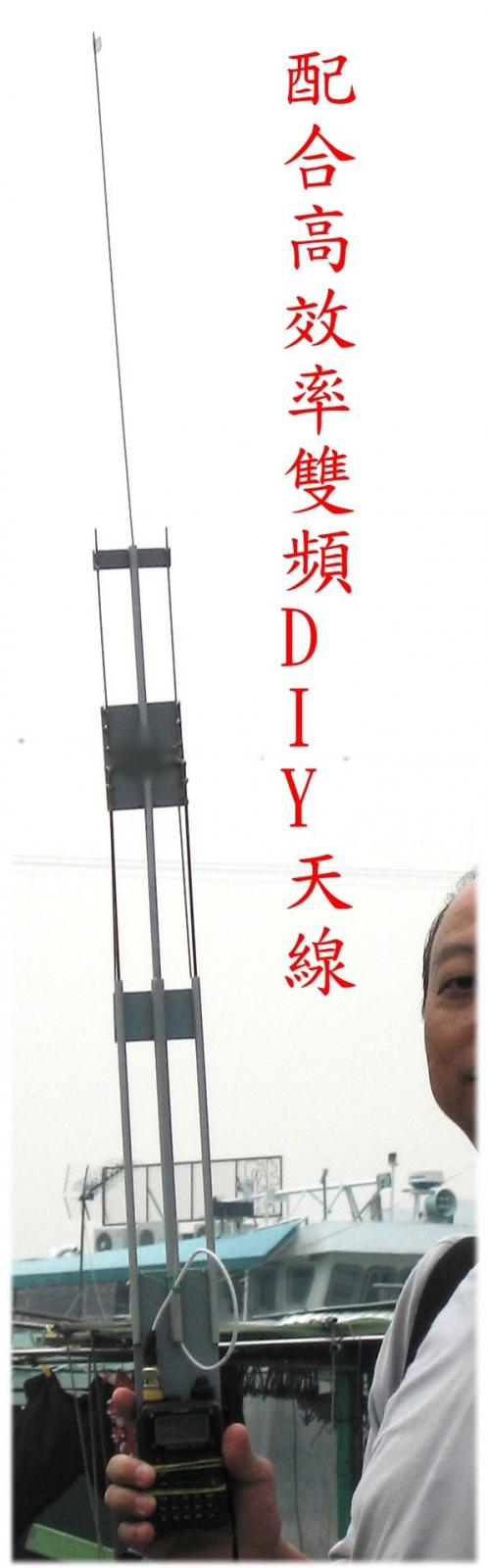

VX-7R快速菜單
基本設定 Basic Setup
Basic Setup #1 [SQL NFM]
               AM和FM-Narrow模式噪音電平
               可選項：0~15
               預設值：1
Basic Setup #2 [SQL WFM]
               FM-Wide模式噪音電平
               可選項：0~8
               預設值：2
Basic Setup #3 [VFO STEP]
               頻率步進值
               可選項：5/9/10/12.5/15/20/25/50/100kHz
Basic Setup #4 [RX MODE]
               工作模式設定
               可選項：AUTO/N-FM/AM/W-FM
               預設值：AUTO
Basic Setup #5 [ARS]
               自動中轉開關
               可選項：ON/OFF
               預設值：ON
Basic Setup #6 [SHIFT]
               自動中轉差頻
               可選項：0.00 ~ 99.95MHz
Basic Setup #7 [RPT SHIFT]
               中轉差頻方向
               可選項：+RPT/+RPT/SIMP
Basic Setup #8 [MUTE SET]
               副波段啞音開關
               可選項：ON/OFF
               預設值：OFF
Basic Setup #9 [KEY BEEP]
               鍵盤提示音開關
               可選項：ON/OFF
               預設值：ON
Basic Setup #10 [LOCK MODE]
                鍵盤鎖模式
                可選項：KEY/DIAL/KEY+DIAL/PTT/KEY+PTT/DIAL+PTT/ALL
                預設值：KEY
Basic Setup #11 [NAME SET]
                頻道名稱編輯
Basic Setup #12 [MEMORY WRITE MODE]
                頻道存入設定
                可選項：LOWER CH/NEXT CH
                預設值：LOWER CH
Basic Setup #13 [MEMORY SCAN MODE]
                頻道掃描模式
                可選項：OFF/SKIP/PREFERENTIAL
                預設值：OFF
Basic Setup #14 [HYPER WRITE]
                最常用頻道存入
                可選項：ENABLE/DISABLE
                預設值：ENABLE


顯示設定 Display Setup
Display Setup #1 [BUSY LED]
                 接收指示燈開關
                 可選項：ON/OFF
                 預設值：ON
Display Setup #2 [CONTRAST]
                 顯示幕對比度
                 可選項：1 ~ 10
                 預設值：7
Display Setup #3 [DIMMER]
                 顯示幕亮度
                 可選項：1 ~ 12
                 預設值：10
Display Setup #4 [DISPLAY MODE]
                 關機後顯示幕模式
                 可選項：NONE/TEMP/BARO/ALTI/TEMP+BARO/TEMP+ALTI/ALL
                 預設值：NONE
Display Setup #5 [LAMP MODE]
                 鍵盤燈模式
                 可選項：KEY/CONTINUE/OFF
                 預設值：KEY
Display Setup #6 [LED COLOR 1]
                 顯示幕背景燈顏色設定
                 可選項：0 ~ 255 （紅綠藍三色）
Display Setup #7 [LED COLOR 2]
                 接收/發射指示燈顏色設定
                 可選項：1 ~ 6
Display Setup #8 [METER SYMBOL]
                 S表符號設定
                 可選項：1 ~ 5



亞音靜噪/編碼靜噪/雙音頻 TSQ/DCS/DTMF
TSQ/DCS/DTMF #1 [SQL TYPE]
                靜噪編、解碼模式
                可選項：OFF/TONE/TONE SQL/DCS
                預設值：OFF
TSQ/DCS/DTMF #2 [TONE SET]
                亞音靜噪設定
                可選項：50個標準音調
                預設值：100.0Hz
TSQ/DCS/DTMF #3 [DCS SET]
                編碼靜噪設定
                可選項：104個標準編碼
                預設值：023
TSQ/DCS/DTMF #4 [DCS COMPLEMENT]
                編碼靜噪啟動
                可選項：ENABLE/DISABLE
                預設值：DISABLE
TSQ/DCS/DTMF #5 [BELL]
                編碼解開時鈴響次數
                可選項：OFF/1/3/5/8/CONTINUE
                預設值：OFF
TSQ/DCS/DTMF #6 [SPLIT TONE]
                雙音多頻開關
                可選項：ON/OFF
                預設值：OFF
TSQ/DCS/DTMF #7 [DTMF DIALER]
                雙音頻自動撥號開關
                可選項：ON/OFF
                預設值：OFF
TSQ/DCS/DTMF #8 [DTMF SET]
                雙音頻自動撥號分組



掃描模式 Scan Modes
Scan Modes #1 [CH COUNTER]
              通道掃描頻寬設定
              可選項：±5MHz/±10MHz/±50MHz/±100MHz
              預設值：±5MHz
Scan Modes #2 [EDGE BEEP]
              頻率邊緣響鈴開關
              可選項：ON/OFF
              預設值：OFF
Scan Modes #3 [RESUME]
              掃描暫停模式
              可選項：3SEC/5SEC/7SEC/10SEC/BUSY/HOLD
              預設值：5SEC
Scan Modes #4 [SCAN LAMP]
              掃描停止燈開關
              可選項：ON/OFF
              預設值：ON
Scan Modes #5 [SMART SEARCH]
              智慧掃描設定
              可選項：1/CONTINUOUS
              預設值：1
Scan Modes #6 [SPEC-ANALYZER 1]
              頻譜分析掃描設定
              可選項：1/CONTINUOUS
              預設值：1
Scan Modes #7 [SPEC-ANALYZER 2]
              頻譜分析掃描開關
              可選項：ON/OFF
              預設值：OFF





測量設定 Measurement
Measurement #1 [SENSOR DISPLAY]
               時間/電壓/溫度/波形/氣壓/高度/天氣顯示設定
               可選項：TIME/DC/TEMP/WAVE/BARO/ALTI/WX/OFF
               預設值：TIME
Measurement #2 [WAVE MONITOR]
               波形顯示設定
               可選項：ALL/RX SIGNAL/TX MODULATION
               預設值：ALL
Measurement #3 [TEMP UNIT]
               溫度單位設定
               可選項：°C / °F
Measurement #4 [BARO UNIT]
               氣壓單位設定
               可選項：hpa/mbar/mmHg/inch
Measurement #5 [BARO OFFSET]
               大氣壓力偏差值修正
Measurement #6 [ALTITUDE UNIT]
               高度單位設定
               可選項：m/ft
Measurement #7 [ALTITUDE OFFSET]
               海拔高度偏差值修正


省電模式 Save Modes
Save Modes #1 [APO]
              自動關機時間
              可選項：OFF/30min/1hour/3hours/5hours/8hours
              預設值：OFF
Save Modes #2 [RX SAVE]
              接收省電模式
              可選項：OFF/200mS(1:1)/300mS(1:1.5)/500mS(1:2.5)/1s(1:5)/2s(1:10)
              預設值：200mS(1:1)
Save Modes #3 [TX SAVE]
              發射省電模式
              可選項：ON/OFF
              預設值：OFF
Save Modes #4 [TOT]
              發射時間限制
              可選項：OFF/1min/2.5min/5min/10min
              預設值：OFF
Save Modes #5 [ON TIMER]
              定時開機時間
              可選項：OFF/00:00 ~ 23:59
              預設值：OFF
Save Modes #6 [OFF TIMER]
              定時關機時間
              可選項：OFF/00:00 ~ 23:59
              預設值：OFF




自動聯絡設定 ARTS
ARTS #1 [ARTS BEEP]
        自動聯絡應答提示音
        可選項：IN RANGE/ALWAYS/OFF
        預設值：IN RANGE
ARTS #2 [ARTS INTERVAL]
        自動聯絡應答時間
        可選項：15SEC/25SEC
        預設值：25SEC
ARTS #3 [CW ID]
        機主呼號設定




特殊設定 Misc Setup
Misc Setup #1 [BCLO]
              遇忙禁發開關
              可選項：ON/OFF
              預設值：OFF
Misc Setup #2 [HOME/REV]
              “最常用頻道/收發倒頻”鍵切換
              可選項：HOME/REV
Misc Setup #3 [MON/T-CAL]
              監聽鍵動能設定
              可選項：MONI/T-CAL
Misc Setup #4 [MON-F CHANGE]
              F鍵與監聽鍵切換
              可選項：FUNC/MONI
              預設值：FUNC
Misc Setup #5 [EMG SET]
              緊急報警設定
可選項：BEEP+STROBE/BEEP/STROBE1/STROBE2/
STROBE3/STROBE4/STROBE5/BEAM
              預設值：BEEP+STROBE
Misc Setup #6 [HALF DEVIATION]
              減輕背離電平50%開關
              可選項：ON/OFF
              預設值：OFF
Misc Setup #7 [VOX SENS]
              聲控靈敏度設定
              可選項：OFF/HIGH/LOW
              預設值：OFF
Misc Setup #8 [VOX DELAY]
              聲控延遲時間設定
              可選項：0.5S/1S/2S
              預設值：0.5S
Misc Setup #9 [BAND LINK]
              波段鏈結開關
              可選項：ON/OFF
              預設值：OFF
Misc Setup #10 [VFO MODE]
               VFO模式波段移動設定
               可選項：ALL/BAND
               預設值：BAND
Misc Setup #11 [FONT EDITOR]
               字體編輯
Misc Setup #12 [ICON SET]
               圖示顯示開關
               可選項：ON/OFF
               預設值：OFF
Misc Setup #13 [ICON EDITOR]
               圖示編輯
Misc Setup #14 [ICON SELECT]
               圖示選擇
Misc Setup #15 [CLOCK SHIFT]
               CPU時鐘偏移開關
               可選項：ON/OFF
               預設值：OFF
Misc Setup #16 [TIME SET]
               日期時間設定
Misc Setup #17 [LANGUAGE]
               語言模式設定
               可選項：ENGLISH/JAPANESE
               預設值：ENGLISH
Misc Setup #18 [ATT]
               信號衰減開關
               可選項：ON/OFF
               預設值：OFF
Misc Setup #19 [MIC MONITOR]
               話筒監聽開關
               可選項：ON/OFF
               預設值：OFF
Misc Setup #20 [WX ALERT]
               天氣預報開關
               可選項：ON/OFF
               預設值：OFF

73！ de BA7AS   2003-01-11

VR2GY

VR2GY

VR2GY

VR2GY

VR2GY

VR2GY

本文經 BV2WC 同意重刊
IC-706 設計特點分析
No.36   1995 Jan.   p46~50,   by 吳尊周 / BV2AP
________________________________________


    在科技日新月異的研究發展之下，日本 ICOM 公司於 1995 年 8 月推出最新代表作：IC-706，這是一台含蓋 HF、50MHz、144MHz 的面板可分離式車用型無線電收發機。筆者有幸借到兩合作為實際測試，特此報告心得如下：
    本機使用 DC12~13.8V，接收 1.4 安培，發射最低約 5.2 安培 (2W)，發射功率連續可設定調整至 100W，耗電至少 20 安培；全機尺寸約 25x17x8 公分，重約 2.5 公斤；MIC 使用特殊電話 8PIN 腳座；面板可分離 (OPC-581 連接線另購 )；配合天線自動共振調諧器 AH-3 及數米長電線，即可工作於短波 1.9MHz~30MHz 任何頻率 (AT- 180 可調諧至 50MHz)。另含有 6 米波段 (50MHz/50W) 及 2 米波段 (144MHz/10W) 全模式，包括 SSB/CW/RTTY，在 10W 輸出時耗電僅 4.5 安培。

輸出功率設定  L           1           2           3           4           5
29.3MHz FM    2W/5.21A    2.5W/5.42A  6W/6.5A     11W/7.74A   13W/8.11A   -
51MHz FM      0.9W/5.2A   1.6W/6A     3.2W/6.8A   6.2W/7.8A   10W/9A      -
1.9MHz CW     2W/6A       3.5W/6.5A   7W/8A       12W/9A      -           -
144MHz FM     0.4W/3A     0.6W        1W          1.8W/3.2A   2.4W        4W/3.7A

輸出功率設定  6           7           8           9           H
29.3MHz FM    -           -           50W/16A     -           -
51MHz FM      -           -           -           -           -
1.9MHz CW     -           -           -           -           -
144MHz FM     4.8W        6.2W/4A     7.5W        9.2W        9.5W/4.5A

發射輸出功率與耗電比 (14.1MHz FM: 10W/8A, 50W/15A, 145MHz FM: 10W/4.5A )

頻率可精確調整至 1Hz
    本機採用單一基準石英水晶片頻率基準，合成全部的頻率，故頻率可非常的精確調正。在以往的 ICOM 系列產品中，僅十萬元等級的 HF 短波收發機 IC-781 可達數 Hz 的頻率精度 (新型 V/UHF 收發機 IC-820 亦可 )；如此精確頻率顯示的設計，在操作需低至 1Hz 頻率時，意義就非常突顯。
    而再搭配 CR-502 高精度頻率溫度補償器，頻率穩定度更可達 0.5ppm，較不受溫度影響而漂移。我利用 15MHz 與 10MHz 的標準時訊基準台 BPM( 上海 )、JJY( 日本 )、BSF( 中壢 )，以 CW 模式，關掉 BK 鍵，押下 CW 電鍵，由 600Hz Side Tone( 側音 )與標準信號台的零拍差，即可精密調校至只差 1Hz；即使 145MHz 頻段 (不論 CW、 SSB 或 FM 模式 )，也可確保頻率精確度達 10Hz，非常精確。





低電壓、寬頻帶、大功率
    IC-706 的後級功率放大器自 1MHz-146MHz 皆採用同一組，功率晶體採用 MOTOROLA 最新的寬頻線性功率場效應電晶體，在 12V 供電時後級功率可達 100W (HF~50MHz) ，145MHz 頻帶則直接由推動級輸出，可達 10W，真正的低電壓、寬頻帶、大功率設計。
    而有些機種的後級功率晶體因為採用高電壓供應 (如 IC-736 為 28VDC、JRC-245 為 60V DC；後者更因採用 12 只 2SK408/9 FET，壞一只就麻煩了 )，僅能在 AC120V 60Hz 交流電源下操作，不能於車上以 12V 電瓶供電使用。

開機設定功能
    現今新式的機種一般都有開機設定功能，可由使用者選擇喜好，自行定義按鍵的功能。本機在押住 UP/DN 兩按鈕再開機，即可進入開機設定功能表，設定的功能包括：
    APO：20、40、60 分鐘無操作自動關機。
    TUNER：押 PTT 發射即自動啟動天線調諧。
    RF GAIN：以靜音旋鈕 (SQL) 可定義成 RF 增益調整。
    除了開機設定外，另有因通訊模式不同而可設定 M/S/G/Q 四種選組。
    另外，ICOM 系列機種都可由後部之 CI-V 連線，而可與 2~4 台收發機聯動，當主機調改頻率時，另一台可同步自動跟進；在作比賽或 DX 時，可利用兩組不同架設位置的天線，以兩台機器同步接收，信號將可至少有一台有較佳接收效果，因不同天線、不同效果，可達到地點分集效果 (無線電波傳送相位路徑不同，相隔數米的不同天線所收到的信號，將會有時這支天線信號好，有時另一支天線好 )。

CW 獨特設計
    本機有些功能非常有創意也實用，例如 CW 的電鍵設定，在 CW 模式下押 2 秒，螢幕選 Q4 之功能，on 為一般快鍵，「為慣用左手的測鍵， off 為一般押鍵；並可用 MIC 上的 UP/DN 押鍵，代替電鍵，UP 為長音，DN 為短音；Q5 選每分組速約 10~13 組較恰當。
    CW 的測音音調 (SIDE TONE) 為全數位可調整設定力式，自 300~900Hz，每 10Hz 一個單位，以 600Hz 為典型代表，且有 BK 及全 BK (F-BK) 功能，我們可以設在 F- BK，如此在發射 CW 之字間也可接收，不致造成發射電文時的數秒鐘為盲點，若發太久 (數十秒 )，別人將無法插入。側音調低較有抗干擾力，且 CW/CWR 可改干擾音調而使人耳朵較易忍受干擾比。

50 組次音頻編碼
    本機內含 50 組自 67.0~254.1Hz 的 CTCSS 次音頻編碼靜音發射器，可以輕易使用而啟動中繼器，較一般的 37 或 38 組多且全，在 29MHZ 可設定 88.5Hz FM-T，而啟動中繼台。
    29MHz 的 FM 中繼台頻率有： 29.03( 北海道 ), 29.05( 台北景美 )， 29.07(JA7), 29.09(JA1), 29.110 (JAS), 29.130( 奈良 JA3), 29.150/ 29.170 及 29.650/29.550(JP8YCV)， 29.610(V56), 29.540/29.640( 馬尼拉 DU1)。
    而 FM 接收模式更可作 WFM( 寬頻 )及 NFM( 窄頻 )二種選擇，有一般 88~108MHz 廣播電台的 200KHz 寬頻及通訊用的 12.5KHz 及 8KHz 頻寬可選改 (未來的 FM 窄頻通訊將由每檔 20KHz 改成 10/12.5KHz 頻道，正好合用 )。

COMP 語音壓縮功能
    在 SSB、FM 通話模式時，啟動 COMP 語音壓縮功能，可使發話能量較大，但音質會變得低沈，較適合遠距離通訊。
    亦可將載波頻率偏移上 200Hz，使能量更能通過濾波器且音調高一點，可偏 100Hz 以內，使 DX 時音量大、能量足、聲音渾厚 (由 Q4 Carrier Frq 設定 )。一般建議不要使用 COMP 壓縮功能，以免語音失真，音調太低，不適通訊。

改善接收頻寬及感度
    由於本機的 60~200MHz 接收電路為同一組，僅 144~146MHz 部份由二極體切換至另外一組共振調諧在 145MHz 的線圈，以提高抗雜訊比。改善的方法是在外部另串接高 Q 濾波器或前置低雜訊放大器，以改善接收頻寬及感度。

              SQL設定      1   2   3   4   5   6   7   8   9  +10  +20  +30  +40  +50  +60
7060KHz LSB   P.AMP on     5   6   7   8   9  10  11  13  14   24   32   39   46   53   63
29MHz FM 亦同             24  25  26  27  28  29  30  32  33   44   51   58   67   74   82
                ATT on    44  45  46  47  48  49  51  52  53   64   72   78   91    -    -
7060KHz AM    P.AMP on     3   4   5   6   7   8   9  11  13   25   32   38    -    -    -
1950KHz LSB   P.AMP on     7   8   -   9  10  12  13  15  16   27   34    -    -    -    -
14200KHz USB  P.AMP on     7   8   -   9  11  13  14  15  17   27   34   41   47   54   64
28500KHz USB  P.AMP on     7   8   9  10  11  12  13  15  16   26   35   41   48   55   64
51MHz FM      P.AMP on     4   6   7   8   9   -  10   -  11   17   21   24   27   31   34
50.11MHz USB  P.AMP on     5   6   7   8  10   -  11  13  14   24   32   39   46   53   62
                          24  25  26  27  28  29  31  32  34   44   52   58   65   72   81
                ATT on    42  43  44  45  46  47  48  50   -    -    -    -    -    -    -
80MHz nFM     P.AMP on   -10  -8  -7  -6  -5   -  -4   -  -3    3    7   10   13   17   20
110MHz nFM    P.AMP on    -7  -6  -5  -4  -3  -2  -1   -   0    5   10   13   16   20   23
120MHz nFM    P.AMP on     0   2   3   4   5   6   7   -   8   13   18   20   24   27   31
145MHz FM     P.AMP on    -7  -6  -4  -3   -  -2  -1   -   0    5   10   13   16   20   23
                          12  13  14  15  16  17   -  18   -   24   28   31   34   38   41
                ATT on    42  43  44  45  46   -  47  48   -   54   59   61   64   68   72
145MHz USB    P.AMP on    -6  -5  -4  -3  -2  -1   1   2   4   14   21   28   34   41   53
                          12  13  14  15  16  17  18  19  22   32   40   46   54   61   71
                ATT on    42  43  44  45  46  48  49  50  51   53   62   77   85   92  100
1340MHz AM    P.AMP on     3   6   9  11  13  15  17  19  22   33   41   47   54   60   70
                          32  33  34  35  36  37  38  40  41   51   59   66   72   79   89
                ATT on    52  53  54  55  56  57  58  60  61   71   79   87   94  100    -

dBu 接收感度測試 ( 以 SSG 及 National Electronics Voltmeter Model VP-960A 校正，0dBu=1uV )
在 P.AMP on 時約 20dB，差 100 倍；ATT on 時約 -20dB，即 1/100 倍。

頻率步階
    面板的 TS 按鍵 (Tuning Step) 押一下或 2 秒，可改變選台頻率的快慢，SSB/CW 及 AM/FM 檔數可分別設定，短波廣播電台每 step 5KHz/AM，業務用每檔 3KHz，故可設 1KHz step/USB。FM 每檔 10KHz，當 AM 短波干擾大時，可設成窄頻寬的 NAR ，甚或頻率調正確後，再選用 USB/LSB，並配台 SHIFT 修正通過頻帶，取用干擾最低者。504~1602KHz 中波得以 9KHz 的頻率步階才能調到正確頻道。

選購配件
    中頻 Filter 可以選用 500Hz 的 CW 濾波器 (FL-100) 或 1.9KHz 的 SSB 濾波器 (FL-223)；CR-502 頻率溫度補償器也可選用；UT-102 語音合成器可選以英或日語報出頻率。全自動天線共振調諧器有 HF~50MHz 的 AT-180 可選用；AH-3 則只能在 1.8MHz~30MHz 範圍，但可搭配 25 米長的軍用 AH-2b 天線。

50W 可連績 3 小時 FM 發射
    本機屬價廉萬用機型，發射功率雖可到達 100W(HF~50MHz)，但最好不要超過 50W，且以發射 1 分、休息 3 分之方式，較不易燒毀 (主機內部有風扇連續慢吹散熱，平時溫度不高，且曾試以 50W 連續 3 小時 FM 發射沒問題 )。

狀態         時間   溫度℃         狀態         時間   溫度℃
14.1MHz CW   08:30  26.6           HF 50W       10:10  60.6
10W/8A發射   08:32  32.1                        10:18  61.4
             08:33  36.2                        10:22  61.5
             08:34  39.3                        10:29  61.8
             08:35  41.4                        10:32  60.3
             08:37  44.5                        10:35  60.5
             08:41  48.3
             08:45  50.8           145MHz       10:41  45.7
             08:50  52.4           10W/4.2A發射 10:45  44.1
             08:55  53.6                        10:46  43.7
             09:03  54.3
             09:15  54.2           3.57MHz CW   10:53  50.8
                                   50W/15A發射  10:55  53.4
14.1MHz      09:36  54.9                        10:58  55.0
停止發射     09:39  48.1                        11:06  56.3
                                                11:12  56.7
50MHz        09:46  47.8                        11:14  57.0
50W/14A發射  09:47  48.1                        11:20  57.2
             09:48  48.7
             09:51  50.1           14.1MHz      11:27  44.0
             09:52  51.5           50W/15A發射  11:30  47.1
             09:54  53.9                        11:32  50.9
             09:55  55.1                        11:34  53.0
             09:57  56.9                        11:39  55.2
             10:00  58.6                        11:44  56.1
             10:06  60.2                        11:50  57.0
                                                11:55  57.4
工作溫度範圍 ( 以 Fluke 51 溫度計及 ssg Meguro MSG-282-T 測試 )。
頻率精確度在 26℃~60℃範圍，以 15MHz 校驗，約在 5Hz 內。
VHF 以 FM 10W/4.2A 測試約在 43℃左右；HF 以 CW/FM 50W/15A 測試
約在 60℃內（連續 1 小時測試值）。

線路設計分析
1.        本機最大特殊點為採用 MOTOROLA 整套 RF 寬頻零件，1mw(0dBm) 輸入，在 300KHz ~ 200MHz 內都有近 10W 的輸出。MRF581、MRF555、MRF5015 配上兩只 MXRF255 功率 FET 晶體，自 1MHz~60MHz 的寬頻功率放大可達 100W。連續 8 小 時 50W 發射狀態下，功率不減；以 12V 低壓功率 FET 晶體而言，性能不錯了。 然亦可購買 70 ° C 的溫度開關，接到功率保護的主機板 Hi/Lo power 的 W9 開 關，以啟動 Q6 DTC144，調整 R98，使功率在大於 70℃ 時，自動降為 10W~20W，以保護機件。

2.        本機接收頻寬雖自數百 KHz 達 200MHz，導致高低端濾波器邊緣效果或 DBM 特性 較差，可串聯外接共振濾波器改善。1MHz 至 30KHz 的感度極差；146MHz 以上因 濾波器開始衰減而惡化，得自行調整 PA unit 的 D6、D7 間的高低通帶值。而 144MHz~146MHz 因為都是同一組放大器，僅切到 L30/L29 兩組共振線圈，感度極 佳；但亦可切換調諧值，改善接收感度。
3.        Filter Unit 發射輸出濾波器範圍得加以測定 RF 功率及直流耗電比，以免功率放 大能量受阻無法輸出，損害濾波器、線圈等零件， SWR 駐波比功能僅 HF 波段有 ， 145MHz 則無測定 SWR 功能。
4.        WFM 檢波 LA1150N IC，效果感度差，可加以修改調整 Main Unit 的 Q5、Q52，提 升帶通。
5.        144MHz 發射部份的 IC 38 及帶通由 Q50 切換，可調換 Main Unit 的 C332，加大數個 pF 值以改善頻寬。

VR2GY

ICOM IC-706MKIIG設台心得報告

　　這款IC-706MKIIG為89年8月前後設台的同好帶來不少驗台標準，當時主要因為寬頻帶接收的認定問題，即使 YAESU FT-100 大概也是一樣，只是FT-100可能價格比較貴，傷腦筋的事總算經歷多次協商與多封切結書之下，最後還是有了好消息，「事緩則圓」，當然多次協商加上計程車費的面對面請益，還有好幾次的主管單位傳真與電話指導，加上『台中潤泰』的大力幫忙相關作業，今天才能有機會設台取得呼號，需要先謝謝他們，對於初設二三等台的同好，這點很重要也是個經驗，也是部份老BV曾告知經驗。

　　對IC-706MKIIG獨有情鐘是有原因的，而小弟對於706系列也特別設立網站，收集國內外同好先進的使用與批評心得，並且是中文翻譯整理，希望對於同好能有些幫助，也希望諸位OM給予指導。

　　初見706的第一代機是在87年的活動，天旋地轉萬分驚豔，現在說來是少見多怪，當時想到這種小體積必能在家裡騙過高堂或夫人，說是本來的U/V車機拿去修或部份更新面板，玩無線電沒什麼不好，鬼扯淡只被老婆說無聊，但是說到HF機器那個價錢，老婆的心裡就會十分不平衡，706就是有價錢與體積兩種優勢，偷偷刷卡買，神不知鬼不覺就給它放在桌上，如果抱一台756PRO回家，可能剛進門就抱機器跪在門口悔過。

　　買了706MKIIG先不談性能，有幾個小東西可以先考慮，

　　首先是面板延長線OPC-581，不貴，優先建議增購，可視需要有兩種長度(3-5m)，這個很好用，如果沒有它，會發現面板會很燙，有點像ALPINE汽車音響防盜面板，因為在面板後方是功率晶體散熱板，加上這條線後，再用個小風扇對著它吹，機器散熱條件就會好很多，會涼涼涼而皆大歡喜，通常在工作站使用情形是把本體放在桌下，讓電風扇吹腳和機器，延長線將面板移到桌面手提電腦旁邊，據說IC-706與FT-100延長線的差別在於IC-706的MIC是可連在面板上，而FT-100是連在機器本體上。

　　再來是UT-106 DSP模組，數年前本來有一台IC-R1000電腦接收機，當時就想來用，後來覺得有些無聊沒切要，直到706MKIIG才增購用用，某BV曾講過UT-106玩玩可以，真的要用，還是要用TIMEWAVE，只是年輕一時迷惑，不管它，進了再說，現在覺得如果可以讓店家安裝，就讓他們裝，雖然說明書上有圖為證，可是排線轉折後長度也是剛剛好，自己會裝得心驚膽跳，這個模組還可用於MKII後期機種與美國上市的IC-718，至於效果，答案是可以省這筆錢就省省吧，國外有些同好則說效果不錯，嚴格說來，想像空間比實際效果好，FT-100則是標榜內建且含發射時都先經DSP，而IC-706MKIIG是只有用在接收部份。 以上兩項解決後，至於天線調諧器之類就依天線條件而定。

　　先說說U/V部份，老BV對706最大的詬病是第一代的2m段僅10W，MKII增加至20W，至於MKIIG是50W，可分成FM與SSB來說，FM的音質還不錯，與FT-8000對比，FT-8000是有點尖銳沒有深度，早期YAESU似乎聲音處理上都還不錯，曾經用過FT-2500M聲音都比FT-8000好，可是這個感度IC-706就遠遠不及FT-8000，同樣天線與電源供應器條件，例如有一段時間14500網路時間，8000收到2AC只有一格時，706休息，而且還是開了PREAMP，

至於SSB則是取代車機所沒有的功能，講得更明白一些，除非去買275中古機，大概沒有一台含2M+70CMSSB的機器會比它便宜，未來不敢說，2M是50W，300木瓜加上50M 8D+5DSFA的CABLE都可以收到，與其他前輩台相比收日本偶發E層傳播2M來台訊號是沒有問題的，差距不大，雙向溝通則未來有待測試， 曾經聽BV台說過，706是部大家樂機，只要有點訊號，就會有格數。

VR2GY

IC-706MKⅡG
HF/VHF/UHF 全模式收發信機
HF、6m、2m和70cm波段，最大功率100W
日本ICOM公司本土出品

706系列令人驚異的發展
The IC-706MKIIG 繼承了傳統706系列的性能、功能以及結構。擴展了70 cm 波段覆蓋範圍，增加了2米波段輸出功率，提高了適用性及功能特色，推動了706系列的不斷發展。
覆蓋HF到70 cm
操作頻率範圍擴大到70 釐米波，可以全模式操作 (SSB、CW、RTTY、AM和FM)。各頻段的輸出功率分別是短波和6米波為100W，2m波段50W，70cm波段20W。
高穩定發射
PA單元利用先進的MOS-FET 功放作為全部波段（HF、6m、2m和70cm波段）功放，鑄鋁底盤外加大功率冷卻風扇，即使長時間迴圈工作，也可獲得高品質的穩定輸出且具有低互調失真和低雜波發射。
背光鍵盤和開關
背光鍵和開關可以幫助您在夜間操作使用，且亮度可調。
亞音頻靜噪
亞音頻靜噪非常有用，在FM模式下為基本信號並可無噪音待機。亞音頻頻率可以獨立設置，有50個亞音頻頻率可供選擇。亞音頻掃描功能可用於快速搜索中繼台的亞音頻。
DSP功能
選購件DSP功能非常有用*，它包括降低噪音和自動濾波。
*需安裝音頻DSP單元UT-106，某些版本可能內置了該單元
緊湊型可分離面板 *
IC-706MKIIG非常緊湊，整機尺寸為：167(寬) × 58(高) × 200(深) mm且僅重2.5kg，可分離前面板，可容易地安裝在狹小的空間或者任何移動應用的場合。
* 需要選購件-分離電纜
高頻率穩定度
當安裝了選購件CR-282高穩定晶體單元時，可獲得±0.5 ppm的高穩定度。
操作十分簡單
簡單地旋轉旋鈕即可快速改變波段，操作十分簡便。微調/輔助旋鈕開關允許快速微調頻率、頻偏等,提高了移動和存儲的作用，各波段還可存儲前置放大器/衰減器和調諧器的開關設置等。
簡易頻譜顯示功能
該功能掃描顯示頻率並顯示接收信號強度。該功能不僅對於檢查短波狀態有用，在FM的VHF或UHF尋找空閒頻率也非常有用
窄帶調頻
在10m或者2m波段的調頻操作下可以使用窄帶調頻模式。
可以用字元命名的107個存儲通道
可分別存儲收發頻率的99 個存儲通道，6個掃描邊界編程通道，2個呼叫存儲通道。另外，各存儲波段均可用9位元字元（包括文字和數位）來命名，以便識別。
更多特性...
•多達3個可選傳輸帶寬 •內置電鍵器 •CW 倒轉功能 •可調CW 音調 •QSK全插入 •中頻移位抗干擾 •出色的音頻特性 •連續可調射頻輸出功率 •VOX音頻語音壓縮 •RF增益控制 •可調的SSB載波特點 •4種掃描類型 •雜訊抑制電路 •接收機保護電路 •RIT微調 •可調 AGC •可選購語音合成器 •CI-V 性能 •多功能數位S/RF表 •可選購天線調諧器

技 術 指 標
一般指標
• 頻率範圍： Rx 0.030 - 199.000 MHz* 400 - 470.000 MHz*
　　　　　　　Tx 1.800 - 1.999 MHz* 3.500 - 3.999 MHz*
　　　　　　　　 7.000 - 7.300 MHz 10.100 - 10.150 MHz
　　　　　　　　 14.000 - 14.350 MHz 18.068 - 18.168 MHz
　　　　　　　　 21.000 - 21.450 MHz 24.890 - 24.990 MHz
　　　　　　　　 28.000 - 29.700 MHz 50.000 - 54.000 MHz*
　　　　　　　　 144.000 - 148.000 MHz* 430.000 - 450.000 MHz*
　　　　　　　　 *不同版本有所不同
• 模式： USB、LSB、CW、RTTY(FSK)、AM、FM、WFM(僅接收)
• 存儲通道數量： 107 (99常規通道、6掃描邊界通道、2呼叫通道)
• 天線連接： SO-239 × 2 (HF/50 MHz 和 144/430 MHz)/ 50Ω
• 電源： 直流13.8 V ±15% (負極接地)
• 頻率穩定度：＜ ±7 ppm ，接通電源後1 分鐘 ∼ 60 分鐘，次後則 ＜ ±1ppm/hr
　　　　　　　 （+25℃）。0℃ ∼ +50℃時 ＜ ±5ppm。
• 耗用電流： Tx 最大功率 20 A
　　　　　　　Rx 待機 1.8 A
　　　　　　　　 最大音量 2.0 A
• 溫度範圍： -10℃ ∼ +60℃
• 尺寸： 167(寬) × 58(高) × 200(深) 毫米
• 重量： 2.45 kg
• CI-V 介面： 2芯，3.5 (d) 毫米
• ACC介面： 13針
發射機指標
• 輸出功率(連續可調)： 1 SSB/CW/RTTY/FM  AM
HF/50 MHz
5-100 W 2-40 W
144 MHz 5-50 W 2-20 W
440MHz 2-20 W 2-8 W
• 調製系統：SSB 平衡調製
　　　　　　 AM 低電平調製
　　　　　　 FM 可變電抗調製
• 雜波發射： 典型值 -50 dB (HF) ，其他波段＜ -60 dB
• 載波抑制： ＞ 40 dB
• 無用邊帶： ＞ 50 dB
• 麥克介面： 8芯標準插口(600Ω)
• 電鍵介面： 3芯 / 6.35 (d) 毫米
• RTTY介面： 3芯 / 3.5 (d) 毫米
接收機指標
• 接收系統： SSB/CW/AM/WFM：雙超外差
　　　　　　　FM：三倍變換超外差系統
• 中頻：
(單位：MHz; * 僅FM模式)
1 1中頻  2中頻 3中頻
SSB/AM-N/FM
69.0115 9.0115 0.455*
CW 69.0106 9.0106 -
RTTY 69.0105 9.0105 -
AM/FM-N 69.0100 9.0100 0.455*
WFM 70.7000 10.7000 -

• 接收靈敏度 (前置放大器開啟，不包括4-4.5 和 8-9 MHz)：
1 SSB/CW
10 dB
S/N AM
10 dB
S/N FM
12 dB
SINAD WFM
12 dB
SINAD
0.5-1.8 MHz
- 13μV - -
1.8-28 MHz 0.15μV 2.0μV 0.5μV -
28.0 - 29.7 MHz 0.15μV 2.0μV 0.5μV -
50.0MHz波段 0.12μV 1.0μV 0.25μV -
76-108MHz - - - 10.0μV
144/440MHz波段 0.11μV 1.0μV 0.18μV -
• 靜噪靈敏度： SSB ＜ 5.6 μV
　　　　　　　　FM ＜ 0.3 μV
• 選擇性： SSB, CW, RTTY ＞ 2.4 kHz/-6dB
　　　　　　　　　　　　　＜ 4.8 kHz/-60dB
　　　　　　AM/FM-N 　　　＞ 8.0 kHz/-6dB
　　　　　　　　　　　　　＜ 30 Hz/-60dB
　　　　　　FM　　　　　  ＞ 12 kHz/-6dB
　　　　　　　 　　　　　 ＜ 30 kHz/-60dB
• 寄生圖像抑制比： HF 波段 ＞ 70dB
　　　　　　　　　　50MHz ＞ 65dB(except IF through)
　　　　　　　　　　144 / 440MHz ＞ 65dB
• 音頻輸出： ＞ 2.0 W (直流13.8 V )
• RIT微調變數範圍： ± 9.99 kHz
• 麥克風介面： 3芯 / 3.5 (d) 毫米
• 外接揚聲器介面： 2芯 / 3.5 (d) 毫米 / 8Ω
　　IC-706MKIIG符合MIL-STD 美國軍標MIL810C,D,E抗衝擊標準和嚴格的環境要求

標準配置：
　　　　• 手持麥克
　　　　• 直流電源連接線
　　　　• 備用保險絲
　　　　• RTTY插座
　　　　• 電鍵插座
　　　　• ACC電纜

選購件
• IC-PW1 HF+50 MHz 1 kW 線性放大器
　 覆蓋HF波段和50 MHz波段提供完全的、穩定的1kW輸出。自動天調和緊湊型可分離控制器是標準的。2路激勵器輸入(需連接選購件OPC-599)。
• AH-4 HF+50 MHz 自動天線調諧器
　 覆蓋3.5 ∼ 54 MHz， 用於7 m 或更長電纜天線。
• AH-2b 天線元件
　 2.5 m 長的天線元件與選購件AH-4搭配安裝在車上移動使用。 在全部7-54MHz波段內可以良好匹配。
• AT-180 HF+50MHz自動天線調諧器
　 設計和尺寸適用於IC-706MKIIG。
• PS-85 直流穩壓電源
　 直流13.8V 輸出 (最大20 A)。
• MB-62 車載安裝固定架
　 安裝IC-706MKIIG 主機單元或者AT-180。
• MB-63 車載安裝固定架
　 安裝分離型前面板。
• MB-65 安裝底座
　 在車輛或其他交通工具上安裝分離型前面板。必須配合MB-63。
• OPC-581/OPC-587 分離電纜
　 OPC-581線長3.5m。
　 OPC-587線長5m。
• SM-20 桌上型麥克風
　 單向駐極體麥克風適用於基站操作(需選購OPC-589)。
• SM-8桌上型麥克風
　 駐極體電容式桌上型麥克風具有2 副連接電纜可同時連接2個電臺(需選購OPC-589)。
• UT-106 DSP數位信號處理單元
　 提供音頻DSP功能，具有降低雜訊和自動濾波。某些版本內置該單元。
• 9 MHz 濾波器
　 提供良好的波形係數和更佳的接收。
　 •FL-100 500Hz/-6dB (CW/RTTY 窄帶)
　 •FL-101 250 Hz/-6dB (CW 窄帶)
　 •FL-103 2.8 kHz/-6dB (SSB 寬頻)
　 •FL-223 1.9 kHz/-6dB (SSB 窄帶)
　 •FL-232 350 Hz/-6dB (CW/RTTY 窄帶)
• MB-72手提把手
　 便於野外操作遠端通信。

• CR-282 高穩晶體單元
• CT-17 CI-V 電平變換器
• HM-103 手持麥克風
• HM-118 TN/TA DTMF手持麥克風
• OPC-589 標準8芯電纜適配器
• OPC-598 ACC 13芯電纜用於AT-180
• OPC-599 ACC 13芯電纜適配器
• OPC-742 ACC 13芯電纜
• SP-7 外接揚聲器
• SP-10 外接揚聲器
• UT-102 語音合成單元
