金山無線電獵狐

VR2GY · 發表於 22-2-2007 08:49:23

無線電測向運動的發展過程無線電測向運動的發展過程一、無線電測向技術的發展過程早期無線電通信中，為了節省電臺的功率和確保通訊品質，人們致力於研究電磁波的定向發射和接收。其中關鍵部分便是定向天線的研究。定向天線的研究和應用，為無線電測向奠定了基礎。 20世紀初，無線電測向的主要設備——無線電測向儀投入使用。限於當時設備的體積和重量，僅用於航海。
二次世界大戰中，德國研製成功小型測向儀裝上飛機，利用倫敦廣播電臺的廣播導航，實現了對倫敦的轟炸。戰爭中，交戰雙方竟相研製和改進機載測向設備，大大推進了測向技術的發展。近些年來，較為先進的助航儀器，如羅蘭、奧米伽、雷達大量使用，它們同測向儀相比，具有操作簡便、定向精度高的優點，逐漸在許多方面替代了測向設備。但是無線電測向儀以其獨特的優點，直至今日仍在發揮著作用。在航海中，航海規範及有關國際公約中規定1600總噸數以上的海船必須安裝測向儀。因為在海上遇險救助中，測向儀有重要意義。各個擁有海岸線的國家都要在沿海專門設立監測台站。這些監測台站在接收到遇難者發出的緊急呼救信號“S0S”後，都有義務測定遇難者的位置，派船或飛機營救。反間諜鬥爭中，利用測向技術可以測出間諜電臺的位置予以破獲。在戰爭中它還是重要的偵察工具，可以測定敵方電臺的位置，瞭解其配置和移動路線，掌握敵人的活動方向。許多國家的軍隊中專門設有無線電測向部隊。在第二次世界大戰末期，美國曾組織了一個大範圍的無線電測向網，專門用於監測德軍潛水艇的行蹤。只要潛艇進行無線電聯絡，就能測出它的具體位置，即而派飛機進行轟炸。近年來，在無線電管理中，人們使用無線電測向技術監測非法電臺和違規操作電臺的方向，進行糾察。在生產上，可用於檢查高壓供電系統中的瓷瓶漏電。在科研工作中，無線電測向技術被用於雷電監測，探測雹雲的形成及其運動。此外，無線電測向還可以用於監測陸上動物及海上動物的行蹤。無線電測向技術的廣泛應用為人類社會的發展作出了重要貢獻。

二、無線電測向運動的發展 20世紀20年代，美國的無線電愛好者利用接收到的無線電波來尋找發信電臺，開始了業餘無線電測向活動。40年代，挪威、丹麥、英國等地陸續開展遊戲性的無線電測向活動。這項活動逐漸流行於歐洲，並增加了一些競賽性的內容。為了統一無線電測向運動的方法，國際業餘無線電聯盟（IARU）一區批准了南斯拉夫關於制定國際比賽規則的建議，並委託當時測向活動開展最好的瑞典負責起草。此規則於1960年經IARU一區執委會通過，並於1961年8月在瑞典首都斯德哥爾摩舉行了第一屆歐洲無線電測向錦標賽。到1997年為止，歐洲錦標賽共舉辦了8次。
 1977年．在南斯拉夫斯科普里舉行的國際業餘無線電聯盟第一區無線電測向工作會議上，決定將歐洲錦標賽擴大為世界錦標賽，並於1979年通過了新的競賽規則。第一屆世界錦標賽於1980年9月在波蘭格旦斯克附近舉行。參加這次比賽的有聯邦德國、瑞典、羅馬尼亞、挪威、瑞士、南斯拉夫、蘇聯、保加利亞、捷克、匈牙利、波蘭等11個國家。第二屆世界錦標賽於1984年9月在挪威奧斯陸舉行，12個國家參加。中國隊首次參加比賽，獲得3枚銀牌。之後世界錦標賽每兩年舉辦一次，我國選手在歷屆比賽中共奪得11金、6銀、6銅。亞洲和太平洋地區錦標賽已舉辦過4屆，我國選手共獲得26金、18銀、12銅。中國無線電測向運動員多次參加法國、比利時、日本、美國等重大國際比賽，均取得了好的成績。中國的無線電測向運動始於20世紀60年代初。
1962年，在北京香山舉辦了第一屆全國錦標賽。由此，無線電測向運動逐步在全國開展。1979年河南率先恢復了無線電測向活動，各省市相繼開展。
1980年國家体委正式列為競賽項目。並被列為87年和93年的全運會正式比競賽項目。民間也多次舉辦如：“西湖杯”、“孔雀杯”等形式的活動。無線電測向運動良好的內涵越來越為廣大群眾喜愛，引起了社會各界的重視。93年，國家体委、國家教委、中國科協、共青團中央、全國婦聯五家聯合發文號召：在全國青少年中開展無線電測向運動，並決定由五部委作為主辦單位，每年舉辦全國青少年無線電測向錦標賽。至今，無線電測向運動在全國廣泛開展，數幾十萬計的青少年參加不同形式的無線電活動，每年一度的全國青少年錦標賽有近千人參加。

三、無線電測向運動的基本常識
1、無線電測向運動的特點在景色宜人的公園、森林、丘陵、原野，選手們手持測向機奮力奔跑著，跟蹤搜尋“狡猾的狐狸”（隱蔽電臺）。沒有別人的幫助，完全憑藉手中測向機的導引，憑藉自己掌握的測向技術，經過獨立的思考、判斷，去揭開一層層神秘的面紗，揪出深藏的“狐狸”，去享受勝利的喜悅，這就是無線電測向活動。人們不甘落後，奮力向上的品質，使參加這項活動的人無不爭先恐後，出於強烈的競爭意識，無線電測向運動又是一項競技體育項目。由“國防體育”、“軍事體育”，到人們公認的“科技體育”，無線電測向運動始終以自己獨特的魅力影響著廣大群眾。它集體育、科技、娛樂等為一體，使參加活動的人在鍛煉體魄、掌握知識、休閒娛樂、培養品質、磨練意志等多方面得到收益。無論是十幾歲的孩子，還是6、70歲的老人，都可以因時、因地、根據各種情況組織無線電測向活動和比賽。
2、如何組織無線電測向活動開展無線電測向運動場地可繁可減、設台數可多可少、距離可長可短，可根據不同的情況進行變化。我國目前競賽的形式主要有兩種。一種是按照國際標準組織的“長距離測向”，一種是根據我國情況由我國無線電測向工作者自己創造的“短距離測向”。“長距離測向”的場地選擇在面積為10平方公里左右，地形略有起伏（高、差在200米以內），樹木較多，通透力較差的地形。“短距離測向”的場地可以選擇在城市的公園、市郊和較大的校園。以下按照這兩種測向的模式介紹開展無線電測向活動的方法。
（1）長距離測向正式比賽設5部隱蔽電臺，1—5號台的呼號是MOE、MOI、MOS、MOH、MO5，按照順序迴圈發射（拍發莫爾斯電碼），每輪工作一分鐘。終點信標台呼號為MO。各隱蔽電臺距起點的直線距離不小於750米，各台之間不小於400米。運動員自己確定找台順序，最佳台序的直線距離為5—10公里。運動員實際跑的距離約10幾公里。參加比賽的運動員統一到達起點，在預備區內準備和休息，測向機交裁判員集中保管。每5分鐘出發一批運動員，每人的出發批次在賽前抽籤確定。出發前10分鐘領取測向機、地圖、競賽卡片。聽到“出發”口令後，離開出發圈，沿規定跑道進入比賽場地。比賽在規定時間內完成，超時不計成績。運動員每找一個台，須用該台準備的計時設備準確記錄，這是裁判判定運動員成績的憑證。運動員到達終點，由裁判員記錄通過時間，並計算出全場比賽時間。評定成績時，先比較每人的找台數，再比較實用時間，找台多、時間少名次列前。
（2）短距離測向競賽時設3—10部隱蔽電臺。起點與各台及各台間的直線距離為30—200米，互相看不見。每個隱蔽台在不同的頻率上連續用摩爾斯電碼拍發本台呼號。電臺標明台號，並設有計時設備。運動員1—3分鐘出發一批，按規定順序找台，並準確作出記錄。在規定時間內找到電臺，到達終點成績有效。短距離測向比賽的方法有個人計時賽、接力賽、淘汰賽、團體賽等方式。四、無線電測向的活動方式 1、最小的單元組合---家庭無線電測向假日，闔家走出家門,在任何一空曠,允許進行活動的地方，都能做起抓“狐狸”遊戲。先生藏，夫人找。父母藏，孩子找。一個信號源，一個測向機，就能使戶外活動更有意思。
 2、朋友們在陶冶大自然情趣中的新內容住慣大城市的人，都要尋機去享受大自然的情趣。無論是在漫步原野，還是在舉步登高，朋友之間，你藏我找，我藏你找，盡可為您增加無限樂趣。要休閒，就多一些趣味性；要挑戰“極限”，就加大距離，增加難度，總之無線電測向讓人想怎麼玩，就能怎麼玩，就一定能玩的痛快。
 3、同學們課間、課後的無線電測向活動打球、跳皮筋、扔包、踢毽子等是傳統的課間、課後活動。隨著無線電測向的普及，孩子們一下課，在校園裏就可以玩起帶有科技色彩的捉迷藏了。
4、小規模的無線電測向比賽根據參加比賽的人數，選擇適當的場地，規定一下比賽的辦法，就可以隨時開展這樣的活動。
 5、較為正規的無線電測向活動工會組織的職工活動、學校組織的課外活動、單位間的交誼活動，都可參考無線電測向競賽的規則，組織起較為正規的無線電測向競賽活動和比賽。
 6、城市間、區域性以及全國的無線電測向活動根據有關法規，在手續具備的條件下，舉辦大規模的無線電測向活動和比賽在創造社會效益和經濟效益中都可以發揮相當大的作用。

五、無線電測向運動在中小學廣泛普及無線電測向運動具有多方面的功能，很容易融入國家宣導的“科教興國”、“素質教育”、“全民健身”等具有戰略性的方針、政策的貫徹、落實，學校、家長及學生本人都十分喜愛這項運動。南京市原副市長張連發同志瞭解了這項運動後號召：把金陵建成測向城。南京市鼓樓區100%的中學都開展了無線電測向運動。很多地區，只要辦一期骨幹訓練班，一下子就使整個城市開花。每年經國家體育總局航管中心批准舉辦的培訓班不下10個，各地舉辦全國青少年無線電測向分區賽每年都在10個以上。無線電測向的國內外競賽十分頻繁。每奇數年舉辦亞洲及太平洋地區的錦標賽；每偶數年舉辦世界錦標賽。我國每年舉辦全國錦標賽和全國青少年無線電測向錦標賽。參加每年舉辦的全國青少年無線電測向錦標賽的中學生十分踴躍，在限制人數的前提下，每屆都有近千名來自20幾個省、市、區的中學生參加比賽。將無線電測向運動列入全國中學生運動會將為該運動會增添新的內容，也將使這項運動更加廣泛地開展。

六、列入中學生運動會的經費考慮組織較大規模的無線電測向活動和比賽的成本主要考慮以下內容： 1、組織活動經費根據參加人數和距離安排交通；根據活動和比賽的需要安排開、閉幕式等有關儀式的規模；裁判員和工作人員的差旅費、食宿費、勞務補助等；活動和比賽的獎品；各種辦公用品等。一般200人左右參加的全國性比賽以上約需要15萬元的費用。 2、器材費比賽需要的器材費約1萬元。 3、宣傳費根據主辦、承辦單位和贊助單位的需要，比賽的宣傳費用一般約需2萬元左右。列入全國中學生運動會後，以上費用可爭取社會有關方面的資助。

七、社會功能和商業價值無線電測向是一項活動，它的價值體現在兩個方面。一是具體價值，另外是社會價值。
 1、無線電測向的社會價值是無限的無線電測向在學校可以體現“素質教育”；在科技教育中可以體現“科教興國”的戰略方針；在強身健體上可以體現“全民健身”計畫；在滿足人們文化需要方面又服務於休閒娛樂。所以無線電測向的社會價值是無限的。無線電測向是一個很具體的活動項目，但它可以創造出無窮無盡的、浩瀚無邊、各種各樣的品牌。可以與歷史結合，與未來結合；小可到一家一戶，大到整個世界；從手中使用的各種現代化通訊工具，到看不見的空中無際的電波；從眼前的某項工作，到社會上的各行各業的需要。無線電測向活動可以創造出無限品牌。在任何品牌下無線電測向活動都可以展現它的風采。商家容易從資助無線電測向比賽中得到回報，因此中學生運動會列入該項運動後爭取通信、電信等方面的贊助是可能的。
2、無線電測向的具體價值是節儉的體現在運做具體活動和比賽上，無線電測向需要經費不多，卻可以創造大的效益，因此很得商家的興趣。在96年的全國體育招標大會上，赫赫有名的奧運會項目還沒有得到在座商家的認可時，無線電測向的全國錦標賽首先招標成功。商家認為無線電測向投資不多，卻能得到較大的效益，何樂而不為。資助無線電測向的比賽具體價值不高卻蘊藏著巨大的商機。

VR2GY · 發表於 23-2-2007 00:33:07

精密業餘無線電測向
中馬泰三國協會聯合起草ARDF精密測向新規則　
 自從1930年代開始，無線電測向就成為業餘無線電愛好者的活動內容之一。遷延70年之後，目前大體有兩個分支。一個分支是歐洲式的業餘無線電測向（ARDF）。受定向運動和前東歐專業無線電運動體系的影響，一部分具有良好體力訓練的精英們組成了“國際業餘無線電聯盟一區業餘無線電測向工作組（IARU R1 ARDF WG）”，制定了一份競賽規則。鑒於二區和三區沒有自己的規則，這份規則就當仁不讓地算成“國際業餘無線電聯盟業餘無線電測向世界錦標賽（IARU ARDF WC）”規則。另一個分支是廣泛開展于美洲、澳洲、亞洲國家業餘無線電愛好者中的民間測向活動，由於條件不同，形式也不同，但基本都沒有特殊的體力要求，一般都是國家或者地區俱樂部自己規定一個辦法，沒有統一標準，甚至沒有統一名稱。我國受東歐影響，自1960年起著手組建以專業運動隊為骨幹的無線電測向運動，文革期間一度中斷後又恢復，1993年後開始走向純業餘。因為國際統一的規則只有歐洲式的ARDF，我們當然也就只能以這個規則為藍本。歐洲式測向把無線電測向技術結合到野外體力運動中去，具有很好的體力鍛煉效果。對於體力基礎雄厚的愛好者來說，無疑是一種消遣的好形式。

這份規則的特點是以堅強的體力作基礎，沒有快速奔跑直線距離6－10Km的業餘無線電愛好者，任憑測向技術再高超，取得世界錦標只能是望洋興嘆的黃粱美夢。對於非運動員體質的愛好者或者青少年來說，很難對這樣大運動量的遊戲感興趣。因此我國測向教練們于1990年代初期對歐洲式測向規則加以改良，設計了一種“短距離測向”活動，以適應青少年的需要，十多年來已經成為我國青少年測向活動的主要形式。

 1993年，IARU三區開始舉辦自己的ARDF錦標賽，並在1994年第9屆IARU三區會議上通過了一個以歐洲規則為藍本的三區測向規則。但是人們很快發現，歐洲式ARDF很難在本地區受到更多業餘無線電愛好者的歡迎。原因是，歐洲式ARDF所要求的長距離快速奔跑很容易在本地區的氣候炎熱地帶造成中暑。再者，大多數業餘無線電愛好者的興趣在於學習無線電技術而不是當運動員，而歐洲式ARDF規則對快速奔跑的要求以及若干基本技術規定限制了參與者在無線電測向技術上的進一步提高，而且對場地、設備、組織的要求都比較苛刻，不能直接使用業餘無線電愛好者常用的收發信設備，需要另外投資。為了使本地區的業餘無線電愛好者從ARDF享受到更多的樂趣，我國和孟加拉、馬來西亞、泰國、新西蘭、澳大利亞、美國等地的測向愛好者于1994年開始商議制定一個適合本地區情況的技術型ARDF規則，作為一個平行的活動項目，作為歐洲式運動型ARDF規則的互補。該項工作於1997年第10屆IARU三區會議期間得到了肯定，韓國、日本、菲律賓等國代表也加入了方案討論。但由於一些原因，該工作後來一度停止。

 2003年11月SeaNet會議期間，馬來西亞MARTS、泰國RAST和我國CRSA的三區測向委員們又舊話重提，把1994-1997年大家討論的要點重新歸納，會後又通過電子郵件的頻繁交流修改，形成了“ARDF精密測向比賽規則”，準備分頭加以實踐，在適當時候再由三國聯合舉辦國際邀請賽。這個簡稱為“PP ARDF”的競賽規則在2004年2月份第12屆IARU三區會議上引起了美國等代表德行趣，大家希望在下一屆三區ARDF錦標賽上進行一次PP ARDF表演賽。分類歐洲式ARDF PP ARDF 規定優點缺點採取措施實現目的體力與技術的關係要求直線距離6－10Km長跑良好的體力鍛煉缺乏相當體力基礎者無論測向技術多高都不可能取勝不要求強體力各種體力基礎者在同一基礎上作純業餘無線電技術的競爭在炎熱地區難以推廣，並有中暑危險適合於任何氣候地帶場地要求以樹林為主的野外場地運動性好符合要求的場地較難找到對場地無特殊要求，任何環境均可便於就地開展活動　　基本方法　要求參加者跑向電臺，並最終憑目視找到電臺　靠參賽者在奔跑時不斷修正方向，對測向機精度要求低為避免近台區人員堆積和互相影響，必須間隔出發，競賽時間長，不能開放參觀，易發生作弊糾紛不需要接近和看到電臺參賽者同時作業，可開放參觀因間隔出發，總競賽時間長，各發射機電源、時控同步等需要額外成本參賽者同時作業，作業時間短可以人工作業目標發射機，操作容易，成本低奔跑限制攜帶、使用更先進準確的測向設備，技術發展空間小要求參加者從遠處精確定位鼓勵使用更先進準確的測向技術，發展空間大不能讓參賽者看到發射機操作員，必須自動控制發射，成本高不要求接近電臺可以人工作業目標發射機，成本低需要額外設施以證明參賽者找到隱蔽電臺，需要準確的計時系統，裁判工作較為複雜不要求接近電臺，以測向精度代替找台時間判分輔助設施少，裁判和組織工作簡單容易發生因抄近路而破壞莊稼、花木等群眾糾紛不要求隨意穿越賽區不會發生破壞群眾利益的糾紛地圖是選擇行進道路的依據，要求滿足一定品質要求的地圖對地圖要求很低，減少成本受徒步運動限制，不可能將賽區進一步擴大不要求接近電臺同一規則可放大為分散型比賽，直至全球性遠距離HF測向競賽信號調製方式 144MHz頻段採用AM調製方式以音量作為輸出信號的AM測向機容易在快速奔跑中使用必須使用專用AM發射機 144MHz頻段使用FM調製方式可以使用普通業餘FM通信發射機需要使用專用AM接收機可以使用普通業餘FM通信接收機電波極化方式 144MHz頻段採用水準極化方式水準極化波較少受到樹木、人體等周圍垂直物體的反射，測向難度小，適合遊戲水準極化全向發射天線製作成本高 144MHz頻段採用垂直極化方式可以使用通信用的普通全向垂直天線若干種常用VHF測向技術無法應用可以選擇更多的測向方法（如TDOA法、多普勒測向等）實戰性差，因為現代通信電臺及干擾信號多為垂直極化實戰性好從本文所附的對照表，可以看到PP ARDF和歐洲式ARDF的區別。從後面的《ARDF PP競賽規則》可以看到，144MHz頻段的PP ARDF很容易在現有業餘無線電愛好者中組織開展。唯一需要做的器材準備，就是利用一些簡單附件把對講機一類的FM接收機改造為具有尖銳指向性能的測向機，這方面的資料可以從ARRL HANDBOOK等國外資料查到，會刊也會陸續介紹。 PP ARDF追求的是對電臺的比較精密的遠方定位，練好這方面的本事對於協助無線電管理機構找出業餘頻段的干擾源、保衛我們業餘無線電愛好者的利益具有實際的意義。它應該與歐式ARDF相輔相成，PP ARDF好比是指揮系統，先從遠處靜態測定目標電臺的位置；歐式ARDF好比是戰鬥系統，根據已經大致確定的目標區域由戰士衝鋒出擊，最終親手抓獲目標電臺。希望各地CRSA會員為PP ARDF的健全和推廣貢獻自己的力量，探索開展PP ARDF的途徑，不斷提出改進意見，努力使我們三區的業餘無線電愛好者逐漸擁有一份代表自己條件的國際規則。

業餘無線電測向精密測向競賽規則（Ve.8F04/Sub27F04）中國無線電運動協會CRSA 　馬來西亞業餘無線電協會MARTS 聯合制訂泰國業餘無線電協會RAST 　　

 第一章定義
1. 業餘無線電測向（Amateur Radio Direction Finding，縮寫ARDF）是指由業餘無線電愛好者實行或者組織的、在業餘頻率上進行的、以無線電測向技術為基礎的各種訓練、研究、比賽和其他活動。
2. 業餘無線電精密測向競賽（ARDF Pinpoint Competition，縮寫ARDF PP Competition，簡稱PP賽或PP ARDF）是要求參加者在一定距離之外用無線電測向技術精密定位目標發射機座標的一種競賽。PP賽的目的是便於在簡易條件下促成高水準的選手。第二章總則
3. 分組參賽者分組方法由競賽組織者決定。
4. 頻率競賽頻率可以在144-145 MHz或者3.5-3.6 MHz中選擇。但是，國內競賽也可以使用不違反本國無線電法規的其他頻率。第三章由競賽組織者準備的設施
5. 競賽場地 5.1 競賽場地是包含所有目標發射機、作業區以及它們之間的空間的區域。 5.2 任何不包含對參賽者構成危險的地區都可以用作競賽場地。競賽場地，尤其是靠近目標發射機或者作業區的地方，應儘量避免含有大型人工構築物、陡峭山丘和其他可能引起電磁場嚴重變形的地物。 5.3 競賽場地的面積推薦為1km×1km到2km×2km。 5.4 推薦使用公園、校園或其他開放土地作為競賽場地以更好地供公眾參觀。
6. 作業區 6.1 作業區供參賽者在其中進行測向作業。 6.2 每場比賽應設置4個作業區。 6.3作業區應為平坦空地。 6.4作業區應具有限制參賽者離開的明顯界限。 6.5每一作業區的總面積應不小於平均每位參賽者5平方米。
7. 競賽地圖 7.1每一位參賽者使用一份競賽地圖。 7.2 競賽地圖的比例應為1:10,000至1:50,000。競賽地圖的尺寸推薦為A3規格（297mm×420mm）或者A4規格（210mm×297mm）。 7.3 競賽地圖上用小十字形符號標注某些位置。這些符號稱為“標記”。每一個標記都標有一個3位元數字構成的“名稱”。 7.4 對應與目標發射機的標號稱為“發射機標記”，簡稱“台標”。 7.5不對應於目標發射機的標號稱為“啞標記”，簡稱“啞標”。啞標的數量應至少為台標的5倍。 7.7 磁北方向、作業區邊界、所有目標發射記的位置、參加者在作業區之間轉移的路徑以及地圖比例應準確地標繪在競賽地圖上。其他地理資訊也可以（但不強求）印在地圖上。
 8. 競賽卡片 8.1 競賽卡片是參賽者用於記錄並提交他們最終定位結果的卡片。競賽卡片上面包括下列專案：個人資訊：姓名、呼號、代表的參賽隊、參賽組別；競賽資料：競賽頻率，一個包含目標發射機標識碼以及供記錄測得的相應台標名稱的空格的表格。
 9. 目標發射機 9.1 目標發射機是由裁判員在競賽場地設置和操作的固定發射機。 9.2 每場比賽目標發射機的數量為3台。 9.3 144-146MHz目標發射機的發射功率為0.1-0.5W，饋送到垂直1/4波長地網天線，音頻莫爾斯電碼或者話音FM方式。 3.5-3.6MHz目標發射機的發射功率為1-3W，饋送到長度為5－8米的加感垂直天線，CW方式。 9.4 作為缺省，推薦的在30MHz以上使用0.3 ?3瓦功率和30MHz以下者應為1 － 3瓦功率和長度為5 － 10米的加感垂直導線。 9.5 目標發射機的標識碼推薦使用單個英文字母。競賽期間發射功率和音頻信號（如使用話音）應儘量維持穩定，最壞情況下輸出功率差別不超過3dB，其信號應能從各作業區用普通商品接收機聽到。 9.6 發射信號應包含有每台目標發射機的呼號。但是，也可以用其他標識碼以滿足當地無線電主管當局的要求，或者滿足已有的設備要求。 9.7 在每一作業時段內，所有目標發射機在同一頻率輪流發射。目標發射機依次發射30秒鐘，間隙60秒鐘。第四章由參賽者準備的裝備
10. 測向機 10.1 任何種類的測向機，含接收機、天線、耳機、其他指示設備、電源、場強計、電腦等只要參賽者可以攜帶，均可使用。 10.2 允許參賽者攜帶自己認為對測向和定位有用的輔助器材，例如指北針、筆、直尺、量角器、地圖托板或者便攜工作臺、三腳架、鐘錶、傘、放大鏡等。 10.3 嚴格禁止參賽者在比賽期間使用任何無線電發射設備。

第五章競賽 11. 集合 11.1 所有參賽者均必須在競賽開始前集合到第一個作業區。 11.2 在裁判長宣佈競賽結束解散隊伍之前，任何參賽者不得離開已經集合的隊伍。未經裁判長批准而擅自離隊者除名。 11.3 競賽開始前15分鐘，裁判長宣佈競賽時間表。裁判將競賽地圖和競賽卡片分發給參賽者。測試用發射機開始發射信號以供參賽者試驗、校正。測試用發射機的位置標注於地圖上。 11.4 測試用發射機在競賽開始前5分鐘停止發射。 12. 作業時段 12.1 參賽者在一個作業區進行的作業稱為一個“作業時段”。 12.2 每個作業時段為15分鐘。 12.3 裁判吹哨表示作業時段開始。所有目標發射機開始按照發射順序開始工作。 12.4 所有參賽者應在作業時段內進行測向和地圖定位工作。 12.5 允許參賽者在作業區內移動以校正周圍物體反射電波的影響。 12.6 作業時段結束前一分鐘，裁判吹10聲預告短哨。 12.7 當作業時段結束時，裁判吹一聲長哨。所有目標發射機停止發射。 12.8 在向下一個作業區轉移之前，應給予參賽者以1分鐘時間收拾物件。 13. 轉移 13.1 所有參賽者應在裁判的帶領和監督下轉移至下一個作業區。轉移方法由裁判長決定，可以是步行或者乘車。 13.2 所有參賽者到達新作業區後，應給予參賽者1分鐘時間以準備作業。 14. 整理時段 14.1 最後一個作業時段的作業結束後，即自動進入為時5分鐘的整理時段。 14.2 在整理時段中，參賽者應整理各作業時段取得的所有測向資訊，在地圖上準確定位出目標發射機。它們的台標名稱應填入競賽卡片的相應欄目中。 14.3 整理時段作業時段結束前一分鐘，裁判吹10聲預告短哨。 14.4 當整理時段結束時，裁判吹一聲長哨。所有參賽者應立即向裁判員呈交他們的競賽卡片。未能在此之前向裁判上繳競賽卡片者視為退賽。第六章排名 15. 計分 15.1 參賽者的測向得分計算方法如下：如果準確標出一個台標名稱，得100分。如果錯誤地標出一個啞標名稱，得分為 100×（50－x）÷50，其中x為相應啞標與台標之間的地圖距離，單位mm。如果距離超過50mm或者未能標出標記，得0分。 15.2 總得分為各作業時段得分之和。 15.3 總分多者，名次列前。第七章團體賽 16. 團體賽 16.1 競賽也可以在參賽對之間以團體賽形式進行。每隊隊員人數為4人。一個隊的每一位隊員分別參加一個作業時段的作業。 4個作業時段結束後，所有4名隊員由裁判帶領到一起，按上述辦法共同完成最終定位。團體排名的方法通上述個人排名。第八章其他 17. 其他未盡事宜由競賽組織者決定。附錄一：競賽卡片格式第一屆國際 ARDF PP 友誼賽參賽者號碼 123 呼號 BG1ABC 隊名中國五隊參賽者姓名張三郎競賽頻率 145.00MHz 發射機台標名稱得分標識碼信號方式 Whisky 話音 11 測試用發射機 Hotel 話音 09 100 Mike 話音 07 89 Bravo 話音 19 38 總分 227
裁判備注　競賽卡片附錄二：
裁判用表舉例一定位地圖誤差與得分速算表　 00-09 10-19 20-29 30-39 40-49 0 100 80 60 40 20 1 98 78 58 38 18 2 96 76 56 36 16 3 94 74 54 34 14 4 92 72 52 32 12 5 90 70 50 30 10 6 88 68 48 28 8 7 86 66 46 26 6 8 84 64 44 24 4 9 82 62 42 22 2 例如，如果參賽者確定的啞標與目標發射機所在位置的台標的地圖誤差為25 mm，得分應為56分。
附錄三：裁判用表舉例二具體競賽得分速算表標記名稱 Hotel Mick Bravo 01 0 0 0 02 38 0 0 03 26 37 0 04 12 36 0 05 0 41 0 06 52 70 0 07 36 89 0 08 40 100 0 09 100 40 0 10 58 50 23 11 0 28 37 12 28 0 0 13 20 0 4 14 60 3 44 15 3 0 5 16 0 0 53 17 0 0 100 18 0 0 10 19 0 0 38 20 0 0 57 在本例中，標識碼為Hotel，Mick和Bravo的目標發射機分別位於09, 08, 17。如果參賽者測得標識碼為Hotel的發射機位置為09,得分100。如果測得發射機Mick位置為07這是一個離開台標08距離25mm的啞標，因此得分89。如果參賽者測得Mick位置為12，由於這個啞標與相應台標的地圖距離超過50mm，得分為0。標記09對於發射機Hotel講來是台標，但對發射機Mick和Bravo講來是啞標。

VR2GY · 發表於 23-2-2007 00:44:06

VR2GY · 發表於 23-2-2007 00:49:58

中小學生無線電測向比賽規程

一、主辦單位：海澱區教育委員會　海澱區科協　海澱區體育局

二、承辦單位：海澱區青少年活動中心

三、協辦單位：北京華瑞健體育文化發展有限公司

四、支援單位：

五、比賽時間及地點：2006年10月28、29日， 11月4、日；比賽地點領隊會上通知。

六、比賽項目：
1、小學組、初中組、高中組、男、女短80米波段個人計時賽；
 2、小學組短80米波段家庭賽；
3、小學組、初中組、高中組、男、女短80米波段標圖賽；
4、小學組、初中組、高中組、男、女短80米波段團體賽；
5、小學組、初中組、高中組、男、女短2米波段個人計時賽；
6、小學組、初中組、高中組、男、女短2米波段團體賽；
7、初中組、高中組、男、女80米波段標準距離個人計時賽；
8、初中組、高中組、男、女2米波段標準距離個人計時賽；
9、初中組、高中組、男、女標準距離個人全能賽； 1
0、小學組、初中組、高中組、男、女裝機賽。

七、參加單位：
1、每個基層單位短距離限報一個隊，團體賽每隊男、女各報4人共8人；人數不足只記個人成績。短80米團體必須參加標圖賽。只參加短80米個人計時賽的不參加標圖，短80米、短2米個人計時賽報名人數不限。
 2、參加標準距離比賽每組別人數不限。
3、參加比賽的運動員必須是在校學生（包括職業高中、中專、技校。參加家庭賽的學生必須在10周歲以下，成人必須是學生家長或學生的監護人）。
 4、各代表隊可報領隊、教練各一名。 5、根據主辦單位的要求，各隊報名時必須辦理運動員的意外傷害醫療保險，否則不得參加比賽。

八、競賽辦法： 1、短距離80米波長測向個人計時賽共賽兩場，第一場為“標圖”，即在規定時間內在規定的2個測試點上測出規定的電臺位置，並在座標紙上準確地標識出來，每個測試點五分鐘標圖，小學組4個台、初中組5個台、高中組6個台；第二場按規定台序找台，高中組找6個台，初中組找5個台，小學組找4個台（台序找錯、找錯台成績無效）。 2、短距離團體成績，按男4、女4，全隊總找台數、總時間排列名次。 3、長距離按國家體育總局2002年審定的《無線電測向競賽規則》、《無線電測向裁判法》執行。

九、裁判員、仲裁委員會： 1、仲裁委員會由3---5名組成。 2、裁判員由承辦單位選派。

十、錄取名次與獎勵： 1、錄取團體前6名，單項設一、二、三等獎。 2、設體育道德風尚獎，領隊、教練年度發優秀組織獎。

十一、報名與報到：報名截止日期為2006年10月15日，逾期不再受理。報名地址：海澱區青少年活動管理中心劉哈陽收郵遞區號：100089 　 cxjyz@126.com 網上報名後，要有確認。報名聯繫電話：劉哈陽 13001170688 　　　王良生 86402799 　　　韓崇志 13021936788

十二、其他事宜：
1、正式報名表截止日期2006年10月15日前，報名後不得再做任何改動，報名表所填資訊務必用電腦列印加蓋公章有效，塗改、手寫報名表無效。
2、每單位每組別各填寫一張報名表。請在參賽專案攔內選項打鉤，報名表複印有效。
3、報名費用：團體項目每組別交費80元；個人賽每人每項10元；號碼布每人5元；保險費每人10元（保險時間自2006年10月28日零點開始，至2006年11月6日零點結束）；不住宿，飲食自理。（家庭生活困難的在校學生由學校出具證明可免交報名費）
 4、指卡押金：每隊按每組別收取押金100元。
5、領隊會：於2006年10月20日上午8：30在海澱區青少年活動中心召開。
6、賽程安排： 10月28日上午7：30 開幕式； 8：00 短2米；　下午1：00 長2米； 10月29日上午7：30 標圖測向； 9：30 短80米；下午2：00 裝機制作； 11月4日上午7：30 長80米。十三、報名表

VR2GY · 發表於 24-2-2007 00:37:52

VR2GY · 發表於 24-2-2007 00:38:35

VR2GY · 發表於 24-2-2007 00:45:06

緊跟科技時代步伐   促測向界發展

無線電測向活動的內在優勢有益於社會的活動才可能得到社會的青睞，意義和貢獻越深遠，生命力就越旺盛。
當前青少年無線電測向之所以得到無線電測向家骨幹、學生、家長和教育機構的承認和支持，主要因為它的科技含量。要使無線電測向活動受到更多的歡迎，就必須更多地使它的形式和內容更加突出科技含量，順應現代無線電科技發展的方向，借無線電科技大好形勢的東風。

 無線電測向活動不應脫離無線電科技進步的大背景當前世界和我國發展最快、最熱門的科技產業是什麼？是資訊科技。資訊科技中發展最快的領域是什麼？是無線電科技，移動通信、無線網路、數位廣播、衛星直播、射頻識別、全球衛星定位……層出不窮的新技術使每一個現代人的生活都離不開無線電科技。而以無線電測向為基礎的無線電定位是無線電科技中的一枝重要分支。你乘坐飛機和海輪，著落安全是靠無線電測向和導航系統保障的。

1  你在家裏享受著電力帶來的種種舒適，是因為電網管理部門時刻監測和處理著一切故障，他們靠無線電測確定雷擊的位置。
2  在環保領域，我國用無線電測向跟蹤熊貓、加拿大用無線電測向跟蹤侯鳥、泰國用無線電測向跟蹤大象。
3  在軍事領域，部隊用無線電測向和定位技術偵測敵方動態。在無線電管理中，無線電測向更是查找干擾必不可缺的工作。
4  在農業中，人們甚至用無線電定位系統來記錄每一平方米農田的土質，控制最佳施肥或灌溉量，節省大量成本。在救災中，搜救人員通     過     測向技術測定搜救物件們的位置，以實施有效救援……

應該說，無線電測向和定位科技為青少年測向活動吹起了空前打好的東風。如果我們不去乘這樣大好的東風，使青少年無線電測向活動儘量靠近它，讓他們通過活動更多地瞭解測向科技新發展、新應用，以此激發他們追趕科技前沿的興趣和鬥志、開拓他們的創新思路，而只是把測向活動當作換取升學捷徑或者是消遣遊戲的工具，那就糟蹋了這項活動本應有的意義。充分認識並駕馭科技體育的動態特性鑒於無線電測向活動由體育部門管理，我們先叫它“科技體育”活動吧。科技體育和傳統體育之間的內在特性差別之一，就是它的動態特性。一般體育項目主要是鍛煉體力素質，而人類體力的提高就總體而言是相對緩慢的。
百年前的短跑記錄與現在相差也就是以秒計算而已。因此傳統體育的形式和內容都必然相對穩定，即使競賽規則即使不斷改革，幅度也較小。簡而言之，體育運動的目標及其方法經常帶有向某一極限成績收斂的趨勢。科技屬於有極大差別的另一範疇。人類智力以及科技的發展遠比體力的提高快。尤其是無線電電子技術，僅就日常使用的通信工具、家電設備而言，換代速度就已使人眼花繚亂，今天誰能預言今天的選進技術三年後是否還受歡迎？簡而言之，科技的目標和思維方法具有極大的發散空間，總是處於快速的動態變化中。

 50年代無線電測向作為國防體育“無線電運動”項目，之所以倍受國家領導人重視，是因為它通過部隊技術兵種這條紐帶緊緊依附在當時的先進科技上，水準與軍事和工業應用的實際需求相差無幾，一旦需要，完全可以拿來就用。但後來幾十年中，一些活動大有任便科技激浪澎湃、我自巋然不動的風度，結果漸漸把自己和相關行業完全孤立開來。科技體育專案如果從宿主科技剝離、不能跟著它的宿主科技一道前進，相關技術已經改換多代而它還是老面孔、老內容，那麼在世人心中會像化石、像黃葉，昔日光輝不再依舊。
    為了使測向這項傳統業餘無線電活動能逐漸追上宿主科技的發展方向，更好地煥發出青春活力，每一位無線電測向活動工作者都應該樹立一種動態意識，把推動活動看作動態的事業，不斷採納無線電技術界的新動向來作為活動的新營養、新借鑒、新方向，而不應該把十年如一日的競賽規則當作青少年活動的圍欄。
    為此每一位測向活動工作者都要抽時間努力學習，向無線電書刊學，向知識網站學，向遍佈全國城鎮的無線電監測單位的測向專家請教，突破自己的昨夜認識，更新自己的陳舊知識，從新知識中發現活動的新天地、新方法，再通過自己的實踐加以完善，並加強與其它的活動基層組織者、輔導者以及管理機關的交流，和競賽的總體設計者們一起努力，不斷推出留有更大發展空間的競賽形式，鼓勵活動形式、內容、方法的進步，引導活動更快地朝著提高現代無線電科技含量和現代科技創新思維的方向前進。
    至於有的老師總是擔心：“如果將來競賽規則一旦變化，我不熟悉，競賽就會吃虧啦。”這種顧慮沒有道理。你不熟悉，別人也不熟悉，大家容易大家難。只要你能抓住變化、適應變化，那麼“變化”就是幫助你脫穎而勝出的良好機遇。再說，競賽只是促進的手段，而不是最終目的。科技競爭向來就是在變化的環境中取勝的，科技體育工作者應該向科技工作者學習，培養自己適應無限發展的能力。適應變化和發展，應該是科技體育工作者必須具備的素質之一。

VR2GY · 發表於 24-2-2007 00:52:02

VR2GY · 發表於 24-2-2007 00:58:49

VHF/UHF頻段業餘無線電簡易測向活動　
 無線電測向是一門實用技術，廣泛應用於無線電管理、軍事偵察、交通導航、救援搜索、天文觀測、野生動物追蹤等方面。自然，也成為業餘無線電活動的內容之一。與業餘圖像通信、業餘數位通信和業餘衛星通信相比，業餘無線電測向是業餘無線電活動歷史比較悠久的一個分支。兩次世界大戰中，無線電測向技術成為重要的偵察技術之一，當然也就激起了業餘無線電愛好者的研究興趣。後來到了1930年代，一部分歐洲業餘無線電愛好者把無線電測向當作戶外遊戲的工具，逐漸形成了運動型的無線電測向。
反法西斯戰爭結束後，前蘇聯把這種無線電測向運動當作為國防體育項目之一，在東歐國家推廣，奠定了這些國家在測向運動競賽中的優勢。據前些年國際測向界權威人士的估計，世界上參加這種業餘無線電測向運動的人數約為2萬人左右，即占業餘無線電愛好者人數的1％左右，1990年代以前主要分佈在歐洲。IARU一區的歐洲人根據自己的習慣和優勢制訂了一個競賽規則，命名為“IARU業餘無線電測向世界錦標賽規則”。
他們中間一些人主張只有符合這個規則的業餘無線電測向活動才叫做“業餘無線電測向（Amateur Radio Direction Finding，簡稱ARDF）”，其他形式的測向只能使用“獵狐”等俗名。但是其他地區的愛好者認為這種主張沒有道理，把所有形式的業餘無線電測向活動都叫做ARDF。
歐洲規則的測向在3.5MHz和144MHz兩個頻段進行，前者採用垂直極化波發射，後者採用調幅的水準極化波發射。這樣，雖然144MHz是很普及的業餘專用頻段，但業餘電臺通信所採用的垂直極化天線和調頻收發信設備並不能和這種比賽活動相容。
在歐洲以外的美洲、澳洲和亞洲國家，更多的業餘無線電愛好者參加地方俱樂部組織的業餘無線電測向活動。與歐洲模式相比，這些活動較少強調需要高度消耗體力的長距離奔跑，而是較多地強調因地制宜、重視採用先進無線電測向技術。由於因地制宜，因此這些地方性的業餘無線電測向活動沒有世界統一的規則限制，經常利用經過改裝的現成業餘電設備，或者按照較新技術自製的專用測向設備，不但容易開展訓練活動，也具有較好的實用性。
美國ARRL手冊的無線電測向章節中介紹的多為此類活動。無線電測向和無線電定位確定一個未知電臺的位置，實際上需要使用兩項技術。一是無線電測向，測定無線電波輻射源的方向的過程成為無線電測向。二是無線電定位，根據方向資訊確定被測點位置的過程成為無線電定位。（當然，還有不涉及測向的無線電定位方法。）不過通常情況下所說的ARDF籠統包含了測向和定位的過程。無線電測向系統的組成一般講來，要利用單台設備測定電波輻射源的方向，就需要有一種在不同方向上接收電波能力不同的天線系統，即定向天線系統。定向天線系統可以是一個本身具有方向性的天線，例如八木天線或者環形天線，也可以是多個無方向性天線（全向天線）組合成的定向天線陣。此外，為了將信號選擇放大到可以被人感知的程度，還需要適當的無線電接收機。
對一般通信或廣播用的無線電接收機的要求是希望它們對天線接收到的信號參數（信號強度等）的變化越小越好，以利於穩定接收，而測向接收機則希望對由於天線方向性和信號方向引起的信號變化越敏感越好。因此一般通信接收機需要經過一定改造、處理才能較好地應用于測向。最簡單的VHF/UHF近距離測向 VHF/UHF本地通信多採用垂直極化電波，即發射天線垂直於地面，在大地為理想導體的條件下，其產生的電場方向也垂直於地面。如果我們在周圍用一台帶有垂直天線的手持台的收信部分接收，照理是測不出發射機方向的。
但是，實際的大地並非理想導體，因此電波在前進過程中，電場與地面之間會在電波前進方向上有一定傾斜夾角，尤其是離發射機很近的地方。在這個區域內，如果我們手持台的天線與電場方向放置得完全一致，即天線的上端指向發射機的方向，天線感應出的信號就最強，否則信號就減弱。因此，傾斜天線並轉動方向，觀察接收到的信號強度，就有可能判斷出電臺的方向。當測試點與發射機的距離進一步減少到幾米時，伸直握住手持台的手臂，以身體為軸心轉動，接收機與發射機之間的距離變化所引起的信號強度變化就會明顯起來，因此向前傾斜天線結合手臂“掃尋”和短距離奔跑，是可以從幾十米之外追蹤到隱蔽發射機的。
雖然這種測向效果並不很好，但是在突發災害、手邊沒有完善的測向設備情況下會很實用。例如測定被壓在廢墟下的愛好者位置。筆者曾經看到泰國和馬來西亞的一次聯合測向練習，幾十名愛好者都很快用普通的對講機找到了隱藏在校園裏的3部發射機。利用人體的簡易定向天線前幾年美國QST雜誌介紹了另一種簡易測向的辦法，即以固定姿勢將手持台握在胸前並與身體保持一定距離，把具有一定導電性能的身體當成一個反射體，形成一個簡單的定向天線系統，然後轉動身體，當面對電波入射方向時接收到的信號最大，這樣就可以測出電臺方向。筆者在測試144MHz天線方向性時曾可以觀察到幾米以外人體移動對信號強度的影響，說明人體反射電波的作用比想像的明顯。雖然利用人體的定向天線系統效果並不理想，但應該可以工作。
 以上的測向方法雖然太簡陋了，但在突發災害時搜救廢墟下的愛好者時還是具有一定的實際意義。調頻接收機在測向中的問題除50MHz外，VHF/UHF業餘頻段通信雖然也有用SSB、CW等方式（例如業餘衛星和EME通信）的，但多數還是使用FM方式，包括調頻話和副載頻AFSK的調頻資料（如PACKET）。調頻通信方式的主要優點是，所要傳輸的信號幅度是用射頻信號頻率的偏移來表示的，解調工作與接收到的射頻信號的強度無關，因此傳輸途中各種干擾、衰落引起的信號幅度變化不會被解調出來，所以最後得到的信號信噪比高，保真度好。為了徹底消除傳輸通道中干擾造成的幅度畸變，調頻接收機通常都對信號進行足夠的放大，然後經過限幅，把信號切成理想的等幅調頻波，再送到鑒頻電路把原始音頻信號解調出來。因此我們最後得到的音頻信號十分乾淨，沒有噪音。當沒有接收到信號時，送入鑒頻電路的是接收機的本機噪音。雖然噪音幅度不大，但是它的頻率是在很大範圍內隨機變化，而鑒頻電路的輸出信號大小只決定於這個頻率的變化，因此解調得到的輸出信號幅度很大，所以會聽到強烈的雜訊。當我們將調頻接收機用於測向時，不論如何轉動定向天線使信號強度隨方向有所變化，或者在接近發射機的過程中信號隨距離縮短而不斷增強，只要最小的信號已經達到限幅電路的門檻，則所有的幅度變化都會被切掉，最終聽到的信號不會有強度上的變化。雖然很多業餘收信設備上有信號強度指示，但是這個指示比較粗糙，反應不靈敏，而且其刻度是按照一般通信條件設計的，當離開發射機較近時一般都會“滿表”。不過當信號很小，小到限幅門檻以下時，調頻接收機還是可以反映信號強度的。在限幅尚未或者剛剛起作用時，送到鑒頻電路的有微弱的接收信號，還有本機雜訊。最後聽到的是混有雜訊的音頻信號。當信號變強時，限幅所起的作用增強，雜訊變小。因此可以根據信號和雜訊的對比來判定信號強度的變化。所以，通常的手持對講機的接收部分只能在離開發射機較遠的地方直接用來測向。當逐漸靠近發射機時，必須將接收到的信號人為地衰減到限幅臨界點。也就是說，利用業餘通信接收機測向，除了需要定向天線系統外，還需要一個可以調節的射頻衰減器。注意，接收機上的音量旋鈕調節的是解調以後的音頻信號，而我們需要衰減的是解調以前的高頻信號，調節音量旋鈕並不能解決問題。
最簡單的衰減器 QST雜誌介紹的利用人體的定向天線系統文章中使用了一個最簡單的衰減器來解決使接收機在從遠到近的所有距離內保持臨界限幅的狀態。
這就是用金屬板或者鍍有導電層的紙板卷一個幾十公分長、能使手持接收機自由放入的遮罩圓筒，用一根繩子吊住接收機放入圓筒，調整接收機在圓筒內的深度使信號減小到和噪音相當，固定住接收機、圓筒和自己身體的相對位置，再轉動身體測向。
電阻衰減器利用開關切換的電阻網路做成的衰減器被廣泛地應用於業餘無線電的射頻調試。它也可以用於測向。當然，衰減器必須有良好的遮罩設計，防止信號通過空間越過衰減網路直接進入後面。衰減器一頭連到定向天線，另一頭連到接收機，通過開關改變衰減量，使信號衰減到臨界限幅狀態即可。　
電阻衰減器的缺點及其解決辦法通信調頻接收機十分靈敏，而離開發射機一米遠時的信號強度十分可觀，將其衰減到限幅門檻以下需要70dB以上的衰減量。從理論上講，工藝精良的電阻衰減器可以做到這一點。但是即是衰減器沒有問題，離電臺十分接近時接收機還是難以反映信號強度變化，因為很多手持設備的遮罩並不很完善，靠近電臺時直接從塑膠外殼竄入接收電路的信號足以超過限幅門檻。
為此，QST雜誌提出過另一種衰減器，即在定向天線和調頻接收機之間插入一個額外的增益可調的變頻電路，例如將頻率向下搬移500KHz。這樣，如果我們要測定的電臺工作在144.70MHz，那麼我們需要把接收機調諧在144.20MHz。離開電臺越近，我們可以越加壓低變頻電路的效率，以實現所需的衰減。此時即使發射機的144.70MHz信號直接竄入接收電路，也不在我們的接收頻率144.20MHz上，沒有什麼影響。這個變頻電路與一般接收機的變頻級不同，它被用來衰減信號而不必追求儘量高的變頻增益，所以它可以被設計得很簡單。
當然這樣的變頻衰減器也有一定的缺點，一是使用衰減器時接收機不是調諧在目標電臺的工作頻率上，不直觀、不方便；二是使用電位器簡單地衰減本振幅度時，衰減量的控制難以均勻、準確地標度。
八木定向天線     八木天線是典型的定向天線，很多有關業餘無線電天線和電視天線的書刊中有詳細介紹，這裏不再重複。雖然八木天線的振子越多方向性越尖銳，但是一般業餘無線電手持測向機使用三單元144MHz或者4－5單元430MHz天線就可以了，振子越多體積越大，不利於攜帶和移動。另外，在一般市鎮、山地、樹林等條件下，尤其是天線很矮、與人體距離很近時，這些環境對電波的反射、吸收造成的指向誤差是十分明顯的，天線方向性再尖銳也未必有實際意義。
HB9CV天線      作為手持144MHz頻段天線，八木天線的體積有時還嫌大，國外很多愛好者選用了一種叫做HB9CV的天線，這種天線的兩個振子間的距離比較小，總體積也就小。這種天線由2個半波長振子組成，兩個振子間用相位線聯結，按照一定相位供電，使它們產生的電磁場在一個方向抵銷、另一個方向疊加。50歐饋電線與天線饋電點之間串聯一個半可調電容。調整這個電容，可以得到極好的前後比。
利用附加調頻測向-多普勒法   上面

VR2GY · 發表於 24-2-2007 02:29:53

2006年全國錦標賽和青少年賽異地比賽的通知
關於2006年全國無線電測向錦標賽和全國青少年無線電測向錦標賽異地比賽的通知各參賽單位：

因特殊情況，2006年全國無線電測向錦標賽和全國青少年無線電測向錦標賽將異地舉辦，為保證比賽順利進行，現將比賽有關事宜通知如下：
一報名、報到
(一)報名： 1、11月20日前預報名 2、12月20日前正式報名（各種報名形式報名的收到時間），直接向國家體育總局航空無線電模型運動管理中心報名。地址：北京市天壇東裏中區甲14號；郵編：100061；電話：010—67050897；傳真：010—67050899；電子信箱：BA1OK@126.COM; 聯繫人：王新民；注：ヾ正式報名按照規程規定格式填寫正式報名表，報名順序作為比賽抽籤先後的依據；ゝ超編及隨隊人員姓名、性別、身份等逐一列入報名表並說明；ゞ逾期報名按規程規定交納“超時報名費”；々手寫字體必須清楚正規，容易辨認。
（二）比賽地點：廣東省珠海市聯繫電話：0756—2615735傳真：0756--2615735 聯繫人：楊海興孫壽慶0756—825570913104707777 電子信箱：<A href="mailto:zhrgt@tom.com">zhrgt@tom.com</A>
（三）代表隊及隨隊人員身體狀況良好，無傳染病反映。

二、有關費用
（一）報到時按照規程規定交納參賽費每人35元。
（二）為保證安全和便於管理，代表隊應統一在大會安排的地點食宿，食宿費每人每天95元。隨隊家屬食宿費用享受參賽人員同等優惠待遇。按報到時間擇優安排。
（三）交通費數額根據場地情況，于報到時確定。
（四）考慮到代表隊攜款不便，有關款項可提前電匯（須注明款項用途）；開戶銀行：珠海市商業銀行紫荊支行銀行帳號：01201080006613567012 單位名稱：珠海容國團體育學校
（五）報到時交驗運動員辦理保險有關文件的影本。

三、日程和時間第一階段 2007年1月30日—全國青少年無線電測向錦標賽代表隊報到；
1月31日—上午：開幕式、冬令營開營式、組委會、聯席會、抽籤；下午：預習；
2月1日—上午：測向機制作評比； 2日—上午：3•5MHz標圖競賽；下午：3•5MHz場地演示賽（預習）
3日—3•5MHz場地賽；
4日—冬令營活動、閉營式；
5日—144MHz團體賽；
6日—144MHz個人賽；晚上：頒獎。
第二階段 2007年2月7日—全國無線電測向錦標賽比賽代表隊報到；
8日—上午：組委會、聯席會、抽籤、預習；下午：理論考試；
9日—144MHz競賽；
10日—3•5MHz競賽；晚上：頒獎。

四、短距離3.5MHz競賽辦法
（一）標圖競賽 1、10個電臺同時發信； 2、兩次發信機會，每次發信時間5分鐘； 3、間隔5分鐘； 4、採用座標紙標圖； 5、準確標出每個電臺位置，滿分5分，10個電臺滿分50分； 6、2人成績相加為雙人成績，滿分100分。
（二）場地競賽辦法 1、設10個隱蔽電臺，同時發信； 2、按照規定順序尋找隱蔽電臺，未按規定順序找台無效； 3、各組別男、女找台順序不同； 4、兒童組每對運動員共找8個；其他組別每對運動員共找10個； 5、同對運動員同時出發； 6、每批出發各組別男、女各一對； 7、每批出發時間間隔5分鐘； 8、根據找台數和時間評定成績。
（三）3.5MHz競賽成績評定 1、雙人成績評定為：場地競賽找台數（2人相加）相同，測向時間（2人時間相加）×（2人定點標圖滿分100分/2人實際得分），分值少者名次列前。分值相同比較場地競賽成績，再相同名次並列； 2、團體成績評定為：男子雙人名次+女子雙人名次，係數少者名次列前。

五、短距離144MHz團體競賽辦法
（一）設10個隱蔽電臺同時發信；
（二）採用接力方式進行；
（三）兒童組每隊男、女運動員各找6個隱蔽電臺，每個運動員找2個。其他組別每隊男、女運動員各找9個隱蔽電臺，每個運動員找3個；（四）各組別男、女運動員找台號於競賽開始前公佈；
（五）每隊運動員出發順序和每個運動員找台號由本隊教練規定；
（六）出發方式和間隔時間于聯席會宣佈。

六、測向機檢驗
（一）賽前裁判委員會將按照規則、規程的各項要求對參賽測向機逐台進行檢驗，未經檢驗或檢驗不合格的測向機不得用於競賽。

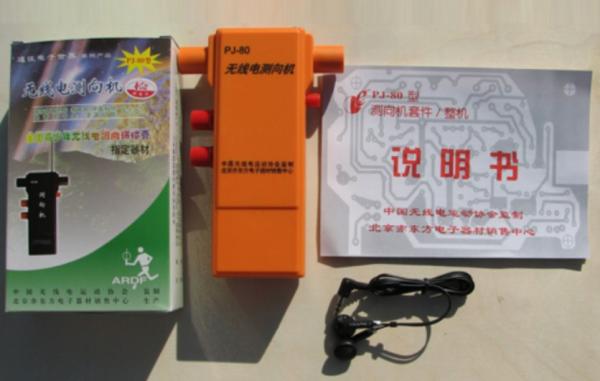

（二）全國青少年無線電測向錦標賽中允許使用的“PJ-80型和PJ-2型短距離專用測向機”是指2002年前國家體育總局航管中心和中國無線電運動協會組織設計定型、委託和監督生產的測向機，以及2006年中標生產單位“北京亦東方電子器材銷售中心”生產的短距離80米測向機和“鄭州天訊無線電器材研究”生產的短距離2米波段測向機。其他仿冒產品不得用於競賽。
（三）規程中所述“改制、自製測向機”指非廠家生產、銷售的產品。
（四）“改制、自製測向機”須提供有關線路，並需進行檢驗，檢驗費為20元。

七、測向機制作，報到時交納PJ—80測向機套件費59元。

八、全國青少年無線電測向錦標賽不進行400MHz各組別短距離比賽。

九、全國無線電測向錦標賽理論考試參考範圍：《無線電測向理論題集》1、3、8、11、13、17、20、24、27、28、30、32、38、48、50。

十、返程票由於春運緊張，需要由大會解決返程票的代表隊請于12月31日前將預定返程車票的詳細車次、人數發送到zhrgt@tom.com或傳真到0756—2615735。為避免失誤，預定返程票的代表隊必須電話確認。未預定和未確認，後果自負。聯繫電話：0756—2615735 十一、查看競賽規程、有關資訊和旅遊諮詢請登 www.zhrgt.com 二○○六年十月十六日
