<h1 style="text-align: center;" align="center"><span style="color: blue;">電波的傳遞方式</span><span lang="EN-US"><o:p></o:p></span></h1>

<p>業餘無線電玩家們所使用的各個頻段當中，有些頻段利用極小的功率，即可傳送數千公里，有些頻段則是開是大功率，也不過傳達數百公里而已。甚至有些時 候，在某些頻段，能夠與數千公里之遙的外國電台，以<span lang="EN-US"> 59 </span>的強大信號通聯的同時，卻只能微弱的接收數<st1:chmetcnv unitname="公里" sourcevalue="10" hasspace="False" negative="False" numbertype="3" tcsc="1" w:st="on">十公里</st1:chmetcnv>外的本地電台信號，甚至毫無感覺。這個問題便是牽涉到各個頻段因波長的不同及其它原因，而有著不同的反射 性質，產生不同的傳遞方式。
<span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    </span>我們小時候在自然課裡面也都學過，太陽光有七種顏色，只要把鏡子放到水裡，或經由三角稜鏡反射，便可顯現出這七種顏色。大家也都知道，這是每個顏色因光波
的波長不同，而產生不同折射角度的緣故。電波的反射也是有點類似這種現象，但不是經由鏡子，而是經由電離層、地面、海面或其他如山、建築物等。 <span lang="EN-US"><o:p></o:p></span></p>

<p style="margin-bottom: 12pt;"><span lang="EN-US">    </span>當然，也不是業餘用的頻段才有這種現象，其他各種商用、軍用、氣象用也都一樣。傳遞方式或性質只和電波的波長或頻段有關；至於規劃供誰使用，也只是經由人為規劃而產生的，和業餘與否就沒啥關係了。<span lang="EN-US"> <br style="">
<!--[if !supportLineBreakNewLine]--><br style="">
<!--[endif]--><o:p></o:p></span></p>

<h2><span style="font-family: 新細明體; color: blue;">三種電波傳遞方式</span><span style="color: blue;"> </span><span lang="EN-US"><o:p></o:p></span></h2>

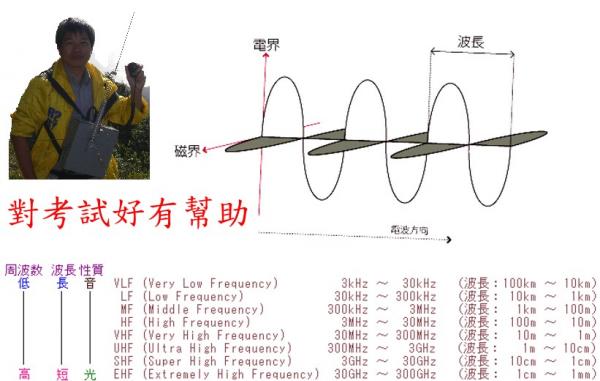

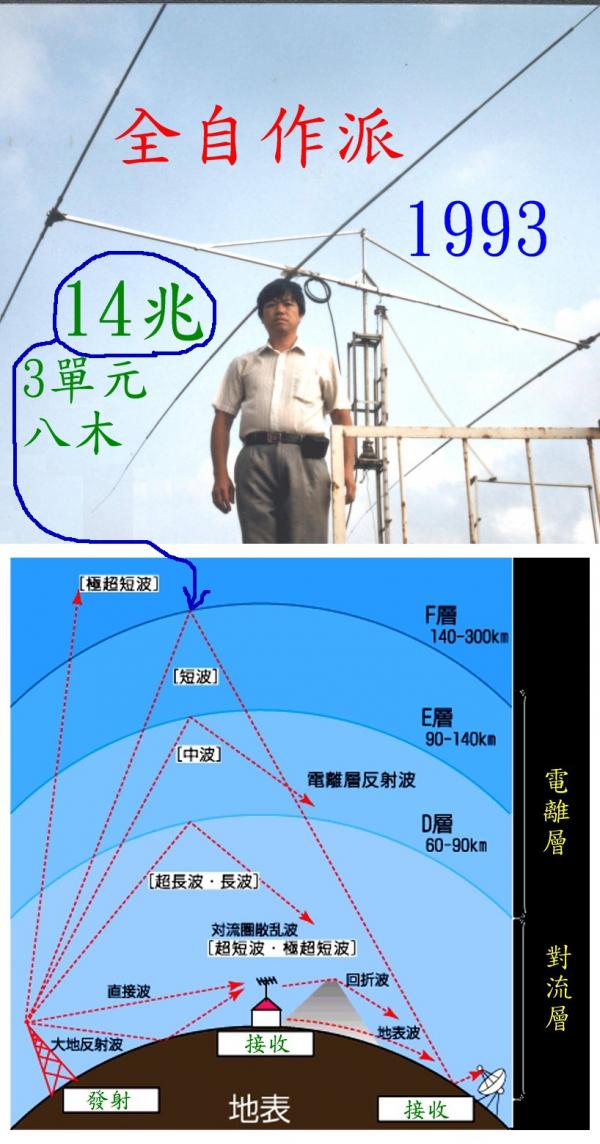

<p><span lang="EN-US">    </span>電波的傳遞方式大致上可分成下列三種： <span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    </span><b>大地反射波：</b>發射者的電波，經由地面或海面的反射之後，再到達接收者。
<span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    </span><b>直接波：</b>顧名思意，就是發射者的信號直接傳遞到接收者。 <span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    </span><b>天波：</b>發射出去的電波，不往地面接觸，也不沿著地面走，而是往天上或地表之外，最後經電離層反射回地球或是穿透電離層。
<span lang="EN-US"><o:p></o:p></span></p>

<p style="margin-bottom: 12pt;"><span lang="EN-US">    </span>簡單的說，電波發射出去之後，不外就是往下、中、上三個方向跑，不過依照電波頻率的不同，各有其行進的特性。<span lang="EN-US"> <br style="">
<!--[if !supportLineBreakNewLine]--><br style="">
<!--[endif]--><o:p></o:p></span></p>

<h2><span style="font-family: 新細明體; color: blue;">地波方式較易衰減電能</span><span style="color: blue;"> </span><span lang="EN-US"><o:p></o:p></span></h2>

<p><span lang="EN-US">    </span>上面所提到的大地反射波和直接波，一個是要靠大地反射，另一個是要沿著地表行進；所以也可合併歸類為「地波」<span lang="EN-US"> (GROUND WAVE)</span>。雖然名為地波，但也不要將之誤認為是扁扁的貼在地面上「匍匐前進」，或是在地底下跑；以人類身高的比例來講，它也是具有相當「厚度」的在地面
上傳送。 <span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    </span>通常頻率較低的頻段，如中頻<span lang="EN-US"> (MF) </span>以下，大多是以「地波」的方式傳遞；一般調幅<span lang="EN-US"> (AM) </span>的廣播便屬中頻範圍，也有稱之為中波<span lang="EN-US"> (MW)</span>。由於是靠地波方式傳播，較易衰滅電能，除了必須使用較大的功率外，也僅適合於小區域的範圍。所以<span lang="EN-US"> AM </span>的廣播幾乎是地方性的電台。 <span lang="EN-US"><o:p></o:p></span></p>

<p style="margin-bottom: 12pt;"><span lang="EN-US">    </span>業餘頻段的<span lang="EN-US"> 1.9MHz</span>，在通信上也是需要大功率，卻只適用於近距離的通信，或許夜間可能增加傳送的距離，但是可遇不可求；若是電台在海面附近，就有助於電波的反射。也曾在家中，於夜間用<span lang="EN-US"> AM </span>收音機聽到500公里外外
電台的地方廣播。<span lang="EN-US"> <br style="">
<!--[if !supportLineBreakNewLine]--><br style="">
<!--[endif]--><o:p></o:p></span></p>

<h2><span style="font-family: 新細明體; color: blue;">天波以電離層為媒介</span><span style="color: blue;"> </span><span lang="EN-US"><o:p></o:p></span></h2>

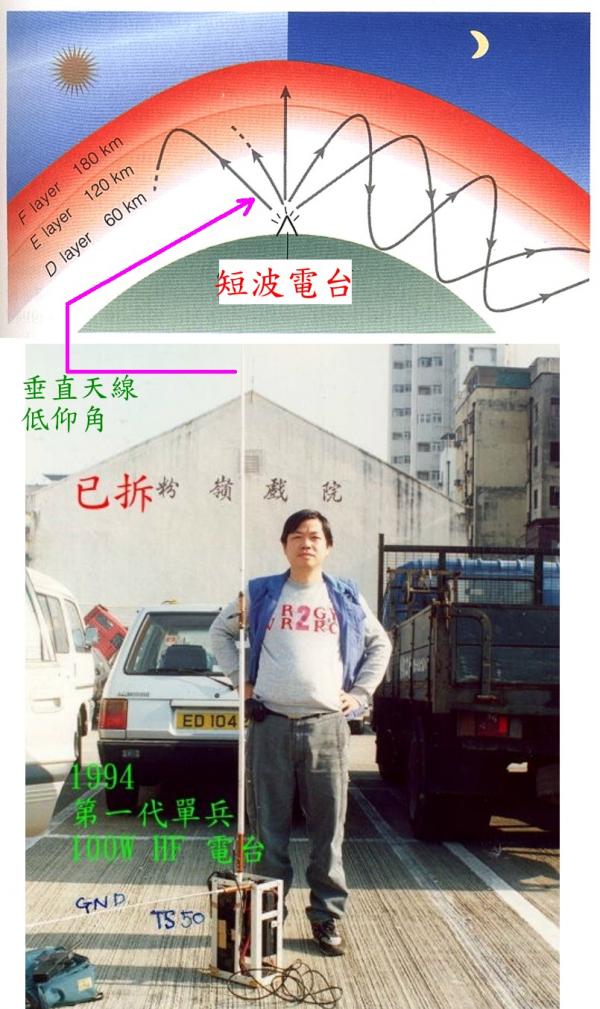

<p><span lang="EN-US">    </span>關於「天波」<span lang="EN-US"> (SYK WAVE)</span>，即是往天上或地表之外的方向移動，在碰到位於高空的電離層之後，被反射回地面，所以又叫「電離層波」。
<span lang="EN-US"><o:p></o:p></span></p>

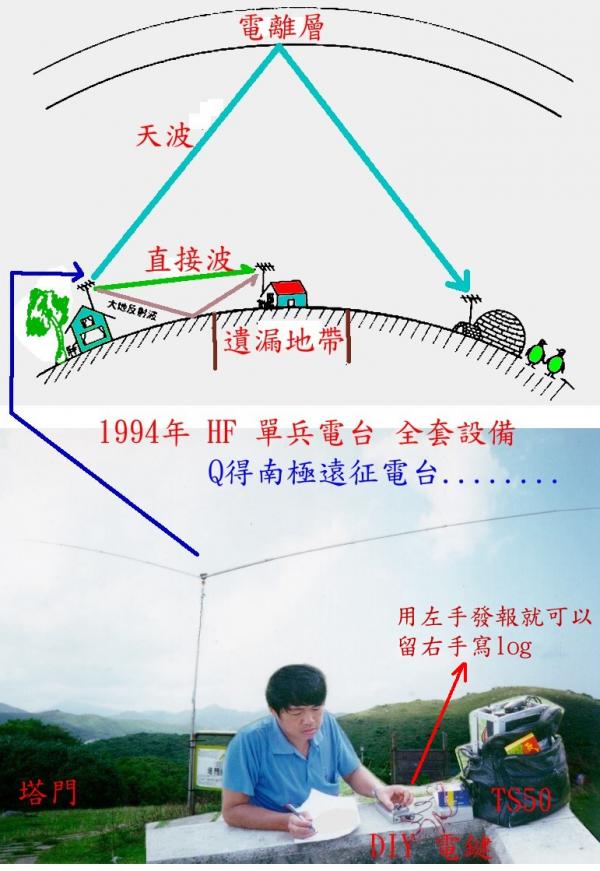

<p><span lang="EN-US">    </span>一般來講，在高頻<span lang="EN-US"> (HF) </span>頻段的電波，是以天波的方式在傳遞，而且容易受到電離層的反射，因此適用於長程通信。短波<span lang="EN-US"> (SW) </span>的廣播，也是屬於高頻的頻段範圍，所以短波收音機所收到的外國廣播節目，如「美國之音<span lang="EN-US"> VOA </span>」、「英國<span lang="EN-US"> BBC </span>」等，也都是以天波的型態，經由電離層的反射，傳達到世界各地。但是在反射的過程中會因有死角而使有些地區收不到信號，稱之為「遺漏地帶」。
<span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    VHF </span>以上的頻段，其電波的走向屬於直線性的，若以天波的方式傳遞，通常是會穿透電離層，而不易利用其反射特性來實現長距離的通信效果。
<span lang="EN-US"><o:p></o:p></span></p>

<p><span lang="EN-US">    </span>因此，<span lang="EN-US">VHF,UHF </span>頻帶在通信運用上，仍以直接波或大地反射波為主要的傳遞方式。由於具有直線前進的特性，因而適用於特定對象之間的通信。甚至再配合其穿透電離層的特點，將
電波方向對準人造衛星，進行衛星通信，如此就可不必靠電離層的自然力量，也能進行長距離的通信。 <span lang="EN-US"><o:p></o:p></span></p>

<p style="margin-bottom: 12pt; text-align: center;" align="center"><span lang="EN-US"><!--[if gte vml 1]><v:shapetype id="_x0000_t75" coordsize="21600,21600"
o:spt="75" o:preferrelative="t" path="m@4@5l@4@11@9@11@9@5xe" filled="f"
stroked="f">
<v:stroke joinstyle="miter"/>
<v:formulas>
  <v:f eqn="if lineDrawn pixelLineWidth 0"/>
  <v:f eqn="sum @0 1 0"/>
  <v:f eqn="sum 0 0 @1"/>
  <v:f eqn="prod @2 1 2"/>
  <v:f eqn="prod @3 21600 pixelWidth"/>
  <v:f eqn="prod @3 21600 pixelHeight"/>
  <v:f eqn="sum @0 0 1"/>
  <v:f eqn="prod @6 1 2"/>
  <v:f eqn="prod @7 21600 pixelWidth"/>
  <v:f eqn="sum @8 21600 0"/>
  <v:f eqn="prod @7 21600 pixelHeight"/>
  <v:f eqn="sum @10 21600 0"/>
</v:formulas>
<v:path o:extrusionok="f" gradientshapeok="t" o:connecttype="rect"/>
<o:lock v:ext="edit" aspectratio="t"/>
</v:shapetype><v:shape id="_x0000_i1025" type="#_x0000_t75" alt="Fig 01"
style='width:450pt;height:300pt'>
<v:imagedata src="file:///C:\DOCUME~1\GY\LOCALS~1\Temp\msohtml1\01\clip_image001.gif"
  o:href="http://www.x-net.idv.tw/bv3fg/cqm/34/34070_01.gif"/>
</v:shape><![endif]--><!--[if !vml]--><img src="file:///C:/DOCUME%7E1/GY/LOCALS%7E1/Temp/msohtml1/01/clip_image001.gif" alt="Fig 01" v:shapes="_x0000_i1025" height="400" width="600"><!--[endif]--><br style="">
<!--[if !supportLineBreakNewLine]--><br style="">
<!--[endif]--><o:p></o:p></span></p>

<h2><span style="color: blue;" lang="EN-US">VHF, UHF </span><span style="font-family: 新細明體; color: blue;">以中繼方式傳送更遠</span><span style="color: blue;"> </span><span lang="EN-US"><o:p></o:p></span></h2>

<p><span lang="EN-US">    VHF,UHF </span>雖然是以直線走向為主，但是也具有「繞射」的性質，簡單的說，就是遇到障礙物，如山、建築物阻隔時，會經由其外沿行走，而使電波持續行進，當然其中也會有部份的衰減，但是也會有部份的電波繞至障礙物的背面，繼績行進。
<span lang="EN-US"><o:p></o:p></span></p>

<p style="margin-bottom: 12pt;"><span lang="EN-US">    </span>若是要將<span lang="EN-US"> VHF, UHF </span>頻段的電波傳送較遠，大多是使用中繼方式，像調頻電台或電視台的廣播訊號，也都是經由中繼站的方式，將訊號送至較廣大的範圍。而在業餘通信上，除了中繼站之外，那只有等待自然異象的出現，那種異象稱之為<span lang="EN-US"> Es</span>。<span lang="EN-US"> <br style="">
<!--[if !supportLineBreakNewLine]--><br style="">
<!--[endif]--><o:p></o:p></span></p>

<h2><span style="font-family: 新細明體; color: blue;">微波像光線直射一般</span><span style="color: blue;"> </span><span lang="EN-US"><o:p></o:p></span></h2>

<p style="margin-bottom: 12pt;"><span lang="EN-US">    </span>至於<span lang="EN-US"> SHF </span>的頻段，也就是<span lang="EN-US"> 3000MHz </span>以上的電波，又稱之為微波，則是更具有高度的直線性，有點像光線直射一般，它可以將信號更穩定的傳送至特定的通信對象。微波通信在業餘無線電上，尚屬萌芽
階段，但在正規的電子通信上已經被廣泛的運用了，有機會的話，多注意一下電信局樓頂上的盤式<span lang="EN-US"> (</span>碟型<span lang="EN-US"> )</span>天線，面向東南西北，什麼方向都有。<span lang="EN-US"> <br style="">
<!--[if !supportLineBreakNewLine]--><br style="">
<!--[endif]--><o:p></o:p></span></p>

<h2><span style="font-family: 新細明體; color: blue;">勇於嚐試各種傳遞方式</span><span style="color: blue;"> </span><span lang="EN-US"><o:p></o:p></span></h2>

<p><span lang="EN-US">    </span>扯了半天，爽許對於電波的傳遞方式有個概略的了解。如果還不太清楚就簡單的把它歸納如下：
<span lang="EN-US"><o:p></o:p></span></p>

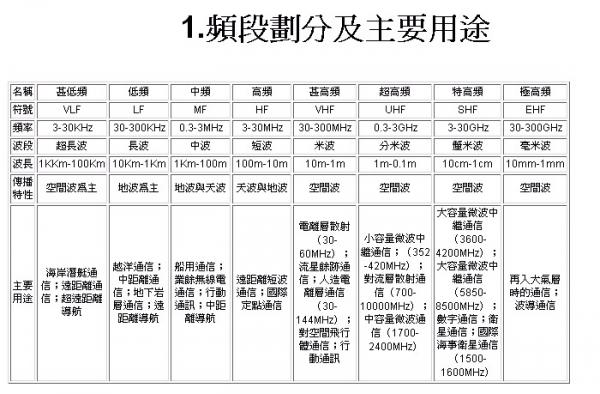

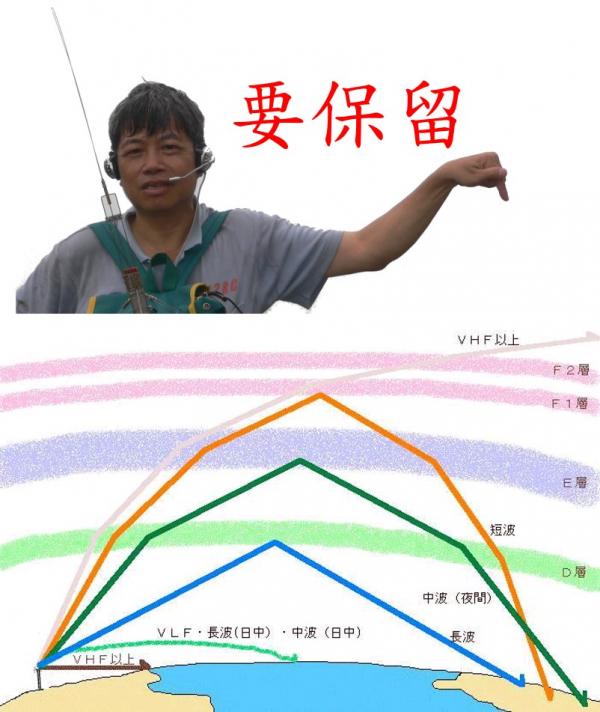

<p><span lang="EN-US">    </span>中頻以下的電波大多為「地波」，也就是直接波相大地反射波；高頻則是「天波」，而且會被電離層反射，又稱之為「電離層波」；極高頻以上的電波則具有直線行進的性質，通常也是以直接波和大地反射波的方式傳遞。
<span lang="EN-US"><o:p></o:p></span></p>

<p class="MsoNormal"><span lang="EN-US">    </span><span style="font-family: 新細明體;">至於通信上該採用什麼樣的頻段，運用什麼方式的傳遞比較好，則沒有定論，因為每一個頻段，每一種傳送電波方式均有其特色，只有視各人的通信目的，自行尋找適當者。身為業餘無線電信人員，就應該多方嚐試，去體會其中的奧妙吧</span></p>

VR2GY

VR2GY

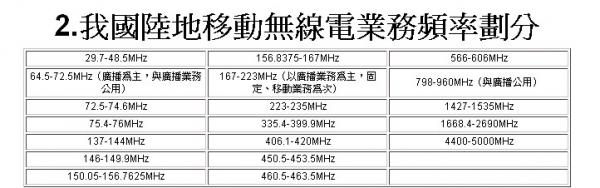

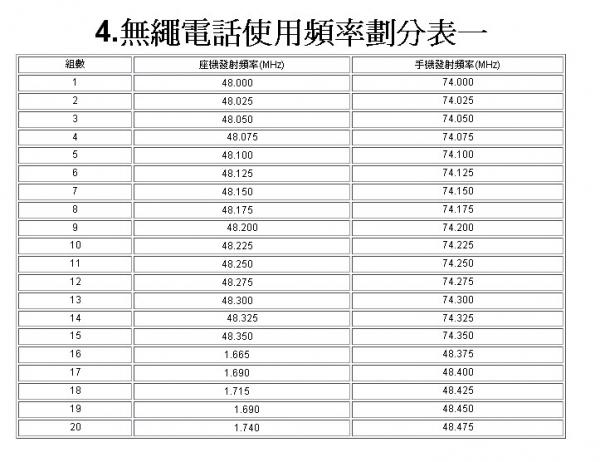

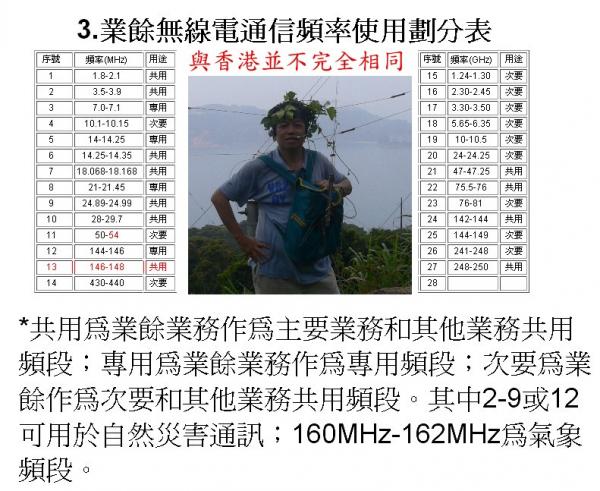

中國無線電頻率分配表
