打爛砂盆==紋(問)到底--天線方向性

[複製鏈接]
發表於 18-6-2007 01:15:41 | 顯示全部樓層 |閱讀模式
天線方向性


發射天線的基本功能之一是把從饋線取得的能量向周圍空間輻射出去,基本功能之二是把大部分能量朝所需的方向輻射。

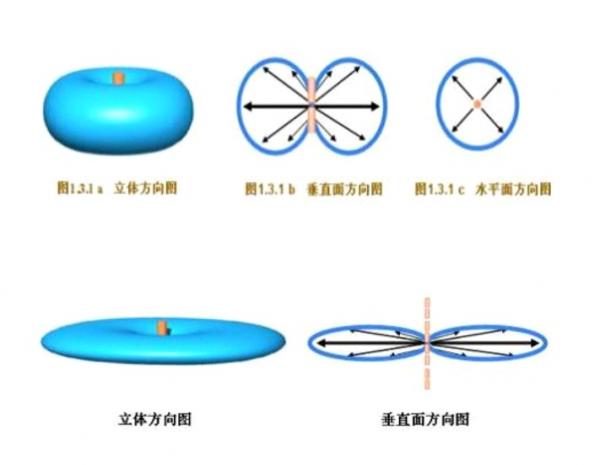

垂直放置的半波對稱振子具有平放的
“麵包圈”
形的立體方向圖(圖1.3.1 a)。

立體方向圖雖然立體感強,但繪製困難, 1.3.1b 與圖1.3.1 c 給出了它的兩個主平面方向圖,平面方向圖描述天線在某指定平面上的方向性。從圖1.3.1b 可以看出,在振子的軸線方向上輻射為零,最大輻射方向在水平面上;而從圖1.3.1 c 可以看出,在水平面上各個方向上的輻射一樣大。

file:///C:/DOCUME%7E1/GY/LOCALS%7E1/Temp/msohtml1/01/clip_image001.jpg


天線方向性增強

若干個對稱振子組陣,能夠控制輻射,產生“扁平的麵包圈”
,把信號進一步集中到在水平面方向上。下圖是4個半波對稱振子沿垂線上下排列成一個垂直四元陣時的立體方向圖和垂直面方向圖。
file:///C:/DOCUME%7E1/GY/LOCALS%7E1/Temp/msohtml1/01/clip_image002.jpg
也可以利用反射板可把輻射能控制到單側方向


平面反射板放在陣列的一邊構成扇形區覆蓋天線。下面的水平面方向圖說明瞭反射面的作用--反射面把功率反射到單側方向,提高了增益。
天線的基本知識全向陣
(垂直陣列
不帶平面反射板),拋物反射面的使用,更能使天線的輻射,像光學中的探照燈那樣,把能量集中到一個小立體角內,從而獲得很高的增益。不言而喻,抛物面天線的構成包括兩個基本要素:拋物反射面

放置在抛物面焦點上的輻射源。

file:///C:/DOCUME%7E1/GY/LOCALS%7E1/Temp/msohtml1/01/clip_image003.jpg
未命名 - 4.jpg
