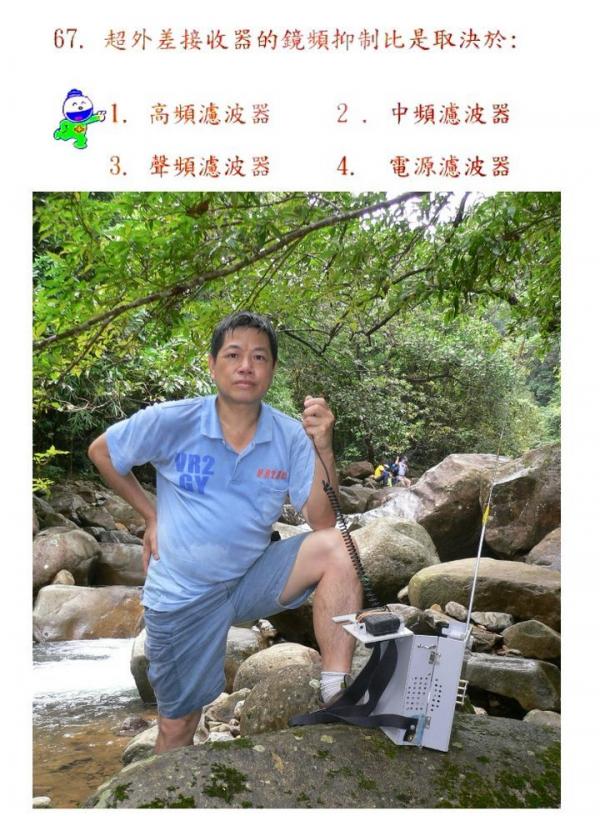

香港試題 0001- 67 詳細 分析

VR2GY

試題 詳細 分析

VR2GY

鏡頻干擾
要了解鏡頻干擾，首先要清楚兩個概念——“超外差”和“中頻”。
    “超外差”是一種廣播接收方式，目前收音機和電視機使用的都是這種接收方式。“超外差”是指收音機通過內部電路產生一定頻率的電磁振蕩，叫做“本機振 蕩”，簡稱“本振”。當你搜臺時，實際上是通過撥弄旋鈕調整“本機振蕩”的頻率，使“本機振蕩”的頻率與電臺的頻率產生一個固定的差值，這個固定的差值就叫做“中頻”。收音機再通過對“中頻”進行檢波，放大等處理，最終通過揚聲器放出聲音。由於儘管電臺頻率不同，但收音機只需對一個固定的頻率進行處理，所 以保證了不同電臺都有一個相同的良好接收效果，這正是超外差的優點。
設定中頻的元件叫“中頻變壓器”，俗稱“中周”。目前，中波的中頻頻率是465KHz；短波是450KHz或455KHz；調頻是10.7MHz。
舉個例子。假如你正在收聽頻率是999KHz的中波廣播。此時，你的收音機的本振頻率是：999-465=534KHz。
好！那麼什麼是鏡頻干擾呢？由前面可知本振頻率比電臺頻率少一個中頻頻率，而實際上在比本振頻率一個中頻頻率的頻率上，你還可以收到一個電臺。這種現象在短波收聽中表現非常明顯。例如你在使用中頻頻率是450KHz的收音機，收聽一個頻率是的12085KHz短波廣播時，本振是12085-450= 11635KHz。那麼在11635-450=11185KHz的頻率上，還會出現一個與12085KHz廣播內容一模一樣的“電臺”。實際上，在 11185KHz的頻率上並沒有電臺廣播，它只是12085KHz電臺廣播的影子。但如果在11185KHz上真有另一個電臺正在廣播，那麼 12085KHz電臺廣播的影子就對在11185KHz的頻率上正常廣播的電臺產生了干擾，這就叫“鏡頻干擾”。同時,你也就不必奇怪:為什麼在米波段外 和一些非常偏僻的頻率上,還能收到很多電臺?其實,這些"電臺"都是在米波段上某些電臺的影子,都是鏡頻搞的鬼!
    那麼，如何消除這種干擾呢？目前一些高端收音機，採用可變中頻法來避開鏡頻干擾。比如，當中頻是450KHz時有鏡頻干擾，把中頻變到455KHz，就可以把鏡頻干擾轉移到別的頻率上，起到了消除干擾的效果。
