電感的Q值
什麼是電感的Q值？關於電感的Q值，品質因數
Q值；是衡量電感器件的主要參數。是指電感器在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高，其損耗越小，效率越高。
電感器品質因數的高低與線圈導線的直流電阻、線圈骨架的介質損耗及鐵心、遮罩罩等引起的損耗等有關。
也有人把電感的Q值特意降低的，目的是避免高頻諧振/增益過大。降低Q值的辦法可以是增加繞組的電阻或使用功耗比較大的磁芯.
Q值過大，引起電感燒毀，電容擊穿，電路振盪。
Q很大時，將有VL=VC>>V的現象出現。這種現象在電力系統中，往往導致電感器的絕緣和電容器中的電介質被擊穿，造成損失。所以在電力系統中應該避免出現諧振現象。而在一些無線電設備中，卻常利用諧振的特性,提高微弱信號的幅值。
品質因數又可寫成Q=2pi*電路中存儲的能量/電路一個週期內消耗的能量
通頻帶BW與諧振頻率w0和品質因數Q的關係為：BW=wo/Q,表明，Q大則通頻帶窄，Q小則通頻帶寬。

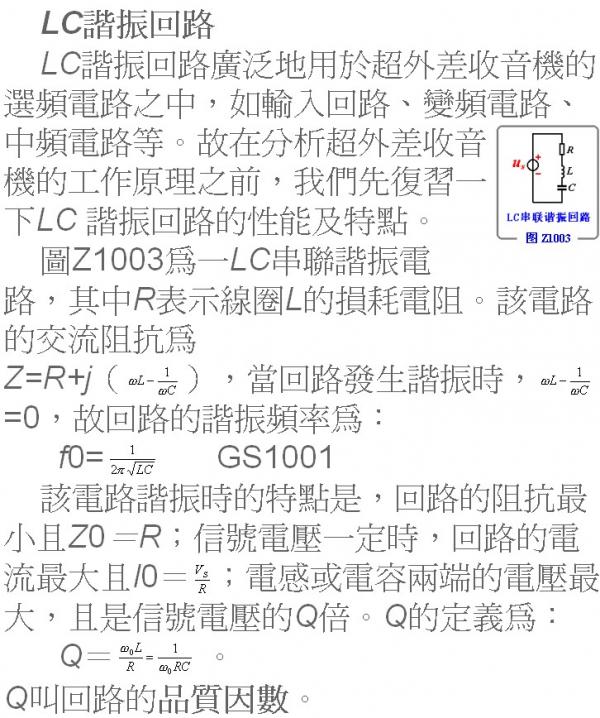

Q=wL/R=1/wRC
其中:
Q是品質因素
w是電路諧振時的電源頻率
L是電感
R是串的電阻
C是電容 |
|
