80米波 無線電測向

VR2GY

<p class="MsoNormal"><span style="font-family: 新細明體;">無線電測向及ＰＪ－８０型測向機電路</span></p>

<p class="MsoNormal"><span lang="EN-US"><o:p> </o:p></span></p>

<p class="MsoNormal"><span lang="EN-US"><span style="">
</span></span><span style="font-family: 新細明體;">無線電測向運動起源於２０世紀６０年代。１９６０年從歐洲傳入我國。它類似於眾所周知的捉迷藏遊戲，但不是找人，而是尋找發射信號源。無線電“捉迷藏”是</span>
<span style="font-family: 新細明體;">現代無線電通訊技術與傳統捉迷藏遊戲的結合，大致過程是：在曠野、山丘的叢林或近郊、公園等自然環境中，事先隱藏好３∼１０部信號源（即小型發射機），定</span>
<span style="font-family: 新細明體;">時發出不同呼叫的莫爾斯電碼信號。參加者手持無線電測向機，測出隱蔽電臺的所在方向，採用徒步方式，迅速、準確地逐個尋找出這些信號源，以在規定時間內，</span>
<span style="font-family: 新細明體;">找滿指定台數，使用時間少則為優勝。通常，我們把事先巧妙隱藏起來的信號源比喻成狡猾的狐狸，故此項運動又稱無線電“獵狐”。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　　目前我國開展無線電測向活動主要有三類：一是適合在中學、青少年科技館（站）、少年宮、活動中心等普及推廣的短距離８<st1:chmetcnv unitname="米" sourcevalue="0" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">０米</st1:chmetcnv>短波波段測向；二是１６<st1:chmetcnv unitname="米" sourcevalue="0" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">０米</st1:chmetcnv>中波波段測向；三是符合國際測向競賽規則的並適合大、中學生開展的長距離８<st1:chmetcnv unitname="米" sourcevalue="0" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">０米</st1:chmetcnv>短波波段及<st1:chmetcnv unitname="米" sourcevalue="0" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">２米</st1:chmetcnv>超短波波段測向。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　</span> <span style="font-family: 新細明體;">　參加該項活動，除可學到無線電測向知識和技術外，還可學到有關電路方面的基礎知識，掌握測向機和其他電子製作技能。由於它既不是純科技性的室內製作，又</span>
<span style="font-family: 新細明體;">不是固定場地上的單一奔跑，而是充分體現了理論與實踐，動手與動腦，室內與戶外，體能與智力的結合，對促進青少年德、智、體、美、勞全面發展，豐富學校第</span>
<span style="font-family: 新細明體;">二課堂內容十分有益。</span></p>

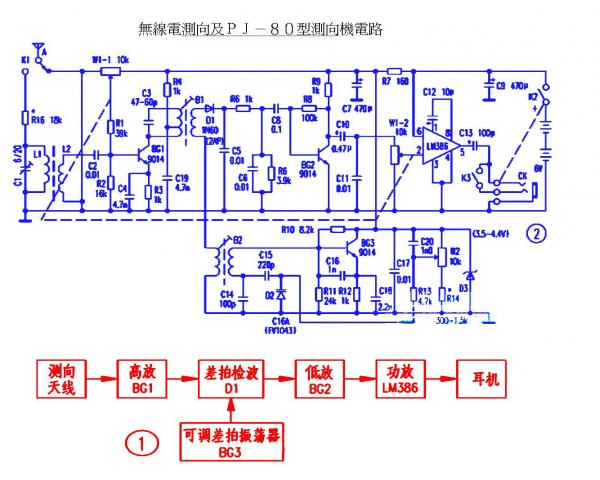

<p class="MsoNormal"><span style="font-family: 新細明體;">　　ＰＪ－８０型為普及型直放式８<st1:chmetcnv unitname="米" sourcevalue="0" hasspace="False" negative="False" numbertype="1" tcsc="0" w:st="on">０米</st1:chmetcnv>波段測向機，電路簡單、價格低廉、便於安裝，很適合廣大青少年無線電測向及裝配使用，整機方框圖和電路原理如圖１和圖２所示。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　</span> <span style="font-family: 新細明體;">　Ｌ１為磁棒天線，Ａ為拉杆天線，Ｋ１為單、雙向轉換開關，用於判斷電臺方向，ＢＧ１及週邊電路組成高頻放大器，將天線接收的高頻摩爾斯碼信號放大後由</span>
<span style="font-family: 新細明體;">Ｂ１耦合輸出。ＢＧ３、Ｃ１４、Ｃ１５、Ｄ２、Ｃ１６、Ｃ１７及Ｃ１８組成可調式變形電容三點式振盪器，調節Ｗ２可改變變容二極體Ｄ２反偏電壓，從而改變</span>
<span style="font-family: 新細明體;">該管電容量使振盪頻率發生變化。穩壓管Ｄ３用於消除因電池電壓下降造成振盪頻率不穩。振盪信號與Ｂ１輸出的高頻信號疊加，再由二極體Ｄ１混頻產生差拍信</span>
<span style="font-family: 新細明體;">號，經檢波和低通濾波後產生的音頻信號由ＢＧ２、ＬＭ３８６組成的低頻功放電路放大，這裏Ｄ１起到混頻和檢波雙重作用。Ｋ２為耳機插座控制的電源開關，使</span>
<span style="font-family: 新細明體;">用身歷聲耳機時Ｋ３合上。</span></p>

<p class="MsoNormal"><span lang="EN-US"><span style="">    </span></span><span style="font-family: 新細明體;">調試</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　　１．工作點的檢查：穩壓管Ｄ３可取３．５∼４．４Ｖ的，當Ｗ１置於增益最大時Ｒ３兩端電壓約為０．４∼１Ｖ（Ｉｃ１約０．４∼１ｍＶ），Ｒ９兩端電壓約１．５∼３Ｖ，Ｒ１２兩端電壓約２∼２．５Ｖ。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　</span> <span style="font-family: 新細明體;">　２．頻率覆蓋的調試：Ｗ２置於中心位置，高頻信號發生器置３．５∼３．６ＭＨｚ，轉動高頻信號發生器頻率鈕，使測向機接收到音調變化的信號，表示該機差</span>
<span style="font-family: 新細明體;">拍振盪器已工作。高頻信號發生器置３．５５ＭＨｚ，調Ｂ２磁芯使收聽到信號；旋轉Ｗ２，應能聽到高頻信號發生器分別輸出的３．５ＭＨｚ、３．６ＭＨｚ等幅</span>
<span style="font-family: 新細明體;">信號，並兩端略有富餘。若高端收聽不到，而低端有較大餘量，可將Ｂ２磁芯略向外轉；反之則相反。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　　３．若收聽頻率太寬，適當增大Ｒ１４阻值，否則，減小其阻值。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　　４．天線回路的調整：高頻信號發生器輸出３．５３ＭＨｚ信號，調節Ｃ１及磁棒上線圈位置使聲音最大。</span></p>

<p class="MsoNormal"><span style="font-family: 新細明體;">　　５．高放回路的調整：高頻信號發生器輸出３．５７ＭＨｚ信號，調Ｂ１磁芯，使聲音最大。</span>
<span style="font-family: 新細明體;" lang="EN-US"><!--[if gte vml 1]><v:shapetype id="_x0000_t75" coordsize="21600,21600"
o:spt="75" o:preferrelative="t" path="m@4@5l@4@11@9@11@9@5xe" filled="f"
stroked="f">
<v:stroke joinstyle="miter"/>
<v:formulas>
  <v:f eqn="if lineDrawn pixelLineWidth 0"/>
  <v:f eqn="sum @0 1 0"/>
  <v:f eqn="sum 0 0 @1"/>
  <v:f eqn="prod @2 1 2"/>
  <v:f eqn="prod @3 21600 pixelWidth"/>
  <v:f eqn="prod @3 21600 pixelHeight"/>
  <v:f eqn="sum @0 0 1"/>
  <v:f eqn="prod @6 1 2"/>
  <v:f eqn="prod @7 21600 pixelWidth"/>
  <v:f eqn="sum @8 21600 0"/>
  <v:f eqn="prod @7 21600 pixelHeight"/>
  <v:f eqn="sum @10 21600 0"/>
</v:formulas>
<v:path o:extrusionok="f" gradientshapeok="t" o:connecttype="rect"/>
<o:lock v:ext="edit" aspectratio="t"/>
</v:shapetype><v:shape id="_x0000_i1025" type="#_x0000_t75" alt="" style='width:371.25pt;
height:323.25pt'>
<v:imagedata src="file:///C:\DOCUME~1\GY\LOCALS~1\Temp\msohtml1\01\clip_image001.jpg"
  o:href="http://www.jxdii.gov.cn/zwga/UploadFiles_2372/200702/2007214155618569.jpg"/>
</v:shape><![endif]--><!--[if !vml]--><!--[endif]--><!--[if gte vml 1]><v:shape id="_x0000_i1026"
type="#_x0000_t75" alt="" style='width:405.75pt;height:114pt'>
<v:imagedata src="file:///C:\DOCUME~1\GY\LOCALS~1\Temp\msohtml1\01\clip_image003.jpg"
  o:href="http://www.jxdii.gov.cn/zwga/UploadFiles_2372/200702/2007214155617542.jpg"/>
</v:shape><![endif]--><!--[if !vml]--><!--[endif]--></span></p>
