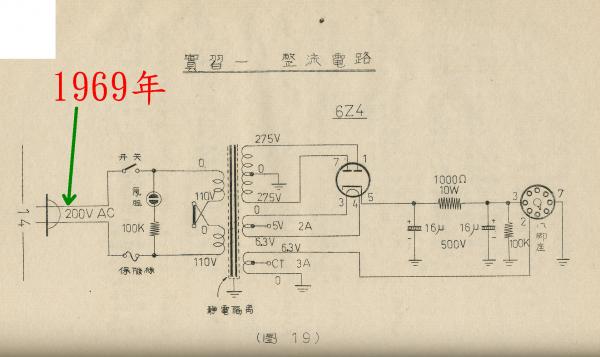

普及型 6z4 電子管整流電路 實戰制作

VR2GY

1

VR2GY

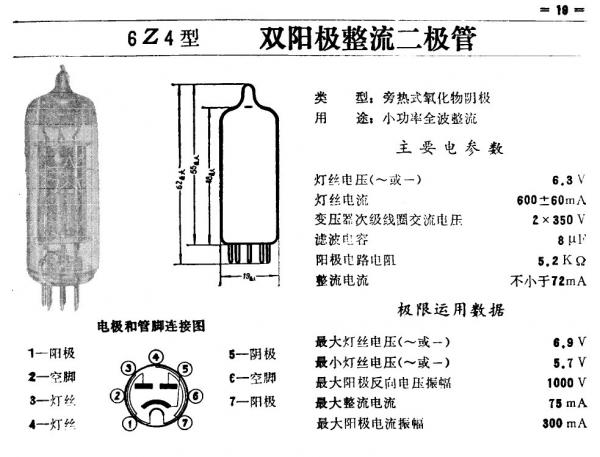

國產電子管 6Z4

型
號：

說
明：

類型:旁熱式陰極雙陽極整流二極體
主要用途:全波整流

(基本資料)
燈絲電壓(Uf)=6.3V;
燈絲電流(If)=0.6A;
平均整流電流（Icp）≥72mA;
變壓器次級線圈交流電壓有效值（Urms）=2×350V;
負載電阻（Rz）=5.2kΩ;
濾波電容（C）=16μF.

(極限運用資料)
最大燈絲電壓（Ufmax）=7V;
最小燈絲電壓（Ufmin）=5.7V;
最大陽極反向電壓峰值（Upmax）=1kV;
最大燈絲與陰極間電壓（Ufkmax）=+100-400V;
最大整電流（Ikmax）＝75mA.

VR2GY

1

VR2UIO

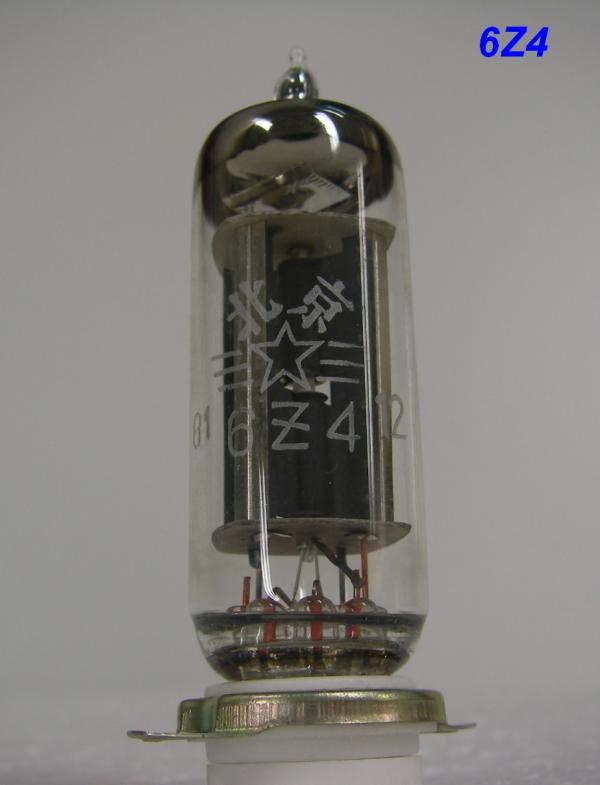

整流電子管 6Z4

VR2GY

1

VR2GY

第一座現代化電子管廠

──北京電子管廠

　　中國最早建成的現代化電子管廠－－北京電子管廠，坐落在北京東郊酒仙橋，由於這個地區電子企業集中，素有“電子城”之稱。
　　北京電子管廠是第一個五年計劃期間蘇聯援建的156項重點建設工程之一。工廠從1952年開始籌建，1956年正式投產。40多年來，先後生產過30 多個系列600多個品種的綜合電子器件，還為國家188個重點工程研製生產了配套的優質器件產品。1965年，中國第一塊積體電路誕生於北京電子管廠。當時，中國積體電路的發展幾乎與歐美先進國家的研製工作同步。

　　改革開放以來，北京電子管廠制定了向整機配套國家產業化靠近、向節能技術靠近、向監測手段電腦化靠近和向國際市場靠近的“四靠近”產品發展方針，不斷 擴大產品出口。1990年正式投產的北京松下彩色顯像管有限公司，具備了年產181萬隻彩管的生產能力。
　　北京電子管廠作為中國電子行業的大型骨幹企業，正在加速產品結構調整，正積極探索計劃經濟和市場調節相結合的經營模式。這座五六十年代的紅旗廠，正以新的姿態，迎接風雲變幻的國內外市場的挑戰。

VR2UIO

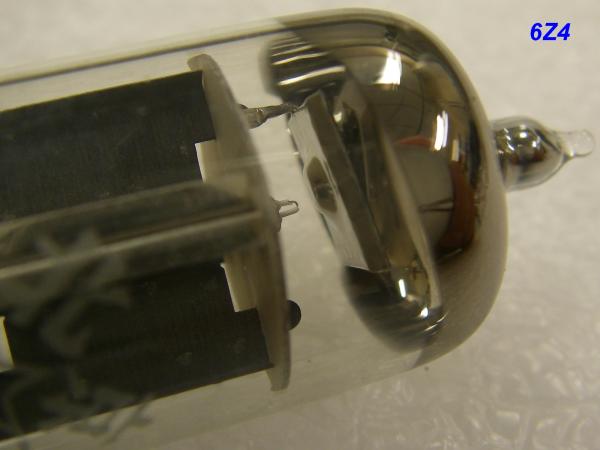

整流電子管 6Z4

VR2GY

1

VR2GY

這也是科學家首次質疑電流流動的方向，以及自由電子在空間中流動的現象。金屬之所以能導電，就是因為金屬的自由電子較多，便於電子的相互流動，因此電子材料必須由導電性佳的材質製成。電子還有個特性，帶負電的電子容易受到正電壓的吸引，所謂同性相斥、異性相吸。又從愛迪生效應中得知，當加熱金屬物質時，活躍於質子週邊的自由電子容易產生游離現象，溫度高導致 電子活性增強，此時若空間中有一正電壓強力吸引，游離的電子就會在空間中流動。基於這幾個當時已被瞭解的知識，
佛來明（J.A. Fleming）於1904年製造出第一支二極真空管，
李德科士（De Forest Lee）將二極體加以改良，於1907年製造出第一支三極管，既然成功研發了三極管，真空管的應用開始實現，真空管的發展從此一日千里。

VR2UIO

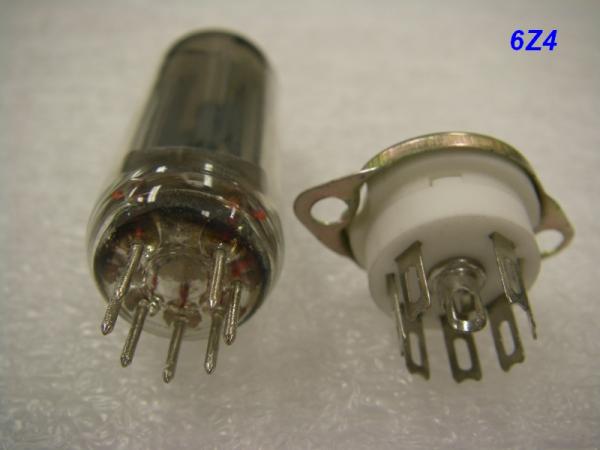

整流電子管 6Z4
