業餘衛星 AO 51 通聯......繼續追擊

VR2GY

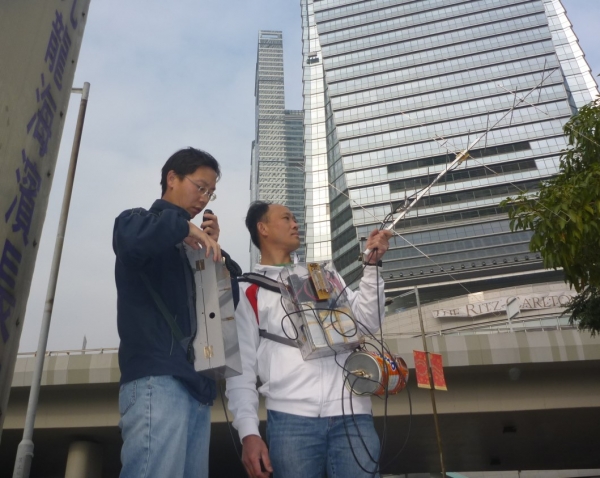

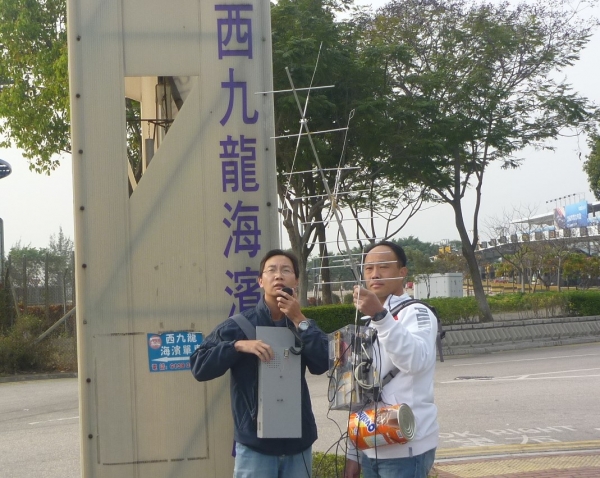

2011-1月 21   西九上下鏈成

VR2GY

2011-1月 21   西九上下鏈成功

VR2GY

2011-1月 21   西九上下鏈成功

VR2GY

2011-1月 21   西九上下鏈成功

VR2GY

1

VR2GY

1

VR2GY

AO-51搭載了一個上行144 MHz（VHF）和1.2 GHz（L波段）上行鏈路、435 MHz（UHF）和2.4 GHz（S波段）下行鏈路的FM轉發器。除此之外，它的數位系統可在70 cm頻段發射遙測資料，並提供了完整的PACSAT BBS資料轉發器，上行鏈路可設置為VHF或S頻段。它也攜帶了10m PSK上行鏈路。
AO-51的分系統包括：
l  4個VHF接收機
l  1個多波段多模式接收機
l  2個UHF發射機
l  6個解調器和2個調製器
l  集成飛行電腦
l  電池、充電控制器、穩壓器
l  導線系統、RF電纜線路
l  RF開關和移相網路
l  56個遙測通道
l  磁姿態控制

VR2GY

1

VR2GY

1

VR2GY

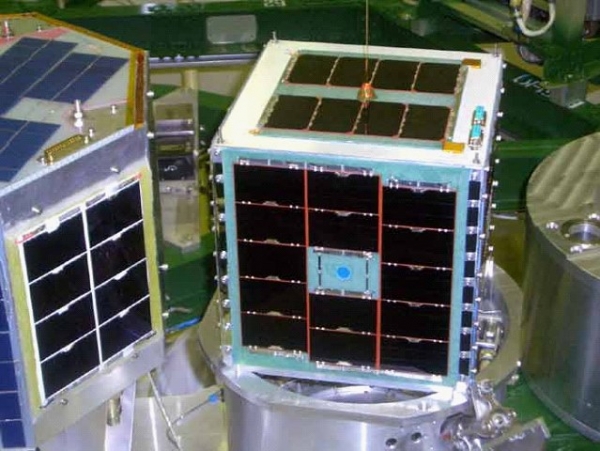

Echo由6個6061-T6鋁製成的隔層組成，由不銹鋼穿針和4個4-40螺母疊放固定，外部被太陽能電池板覆蓋。隔層尺寸為：
l  接收機隔層：58 mm，基板厚度2 mm；
l  CPU隔層：24.8 mm，基板厚度2 mm；
l  充電器隔層：24.8 mm，基板厚度2 mm；
l  電池隔層：38 mm，基板厚度2 mm；
l  載荷隔層：58 mm，基板厚度2 mm；
l  發射機隔層：39 mm，基板厚度9 mm。
Echo的整體尺寸近似為9.5 x 9.5 x 9.5英寸。
2.2 RF分系統
2.2.1 VHF接收機
Echo搭載了4個小型VHF FM接收機，每個消耗功率小於40 mW，重量小於40 g。每個接收機有兩通道接收能力，然而第二通道沒有被使用。接收機靈敏度為-121 dBm @ 12 dB信噪比。
